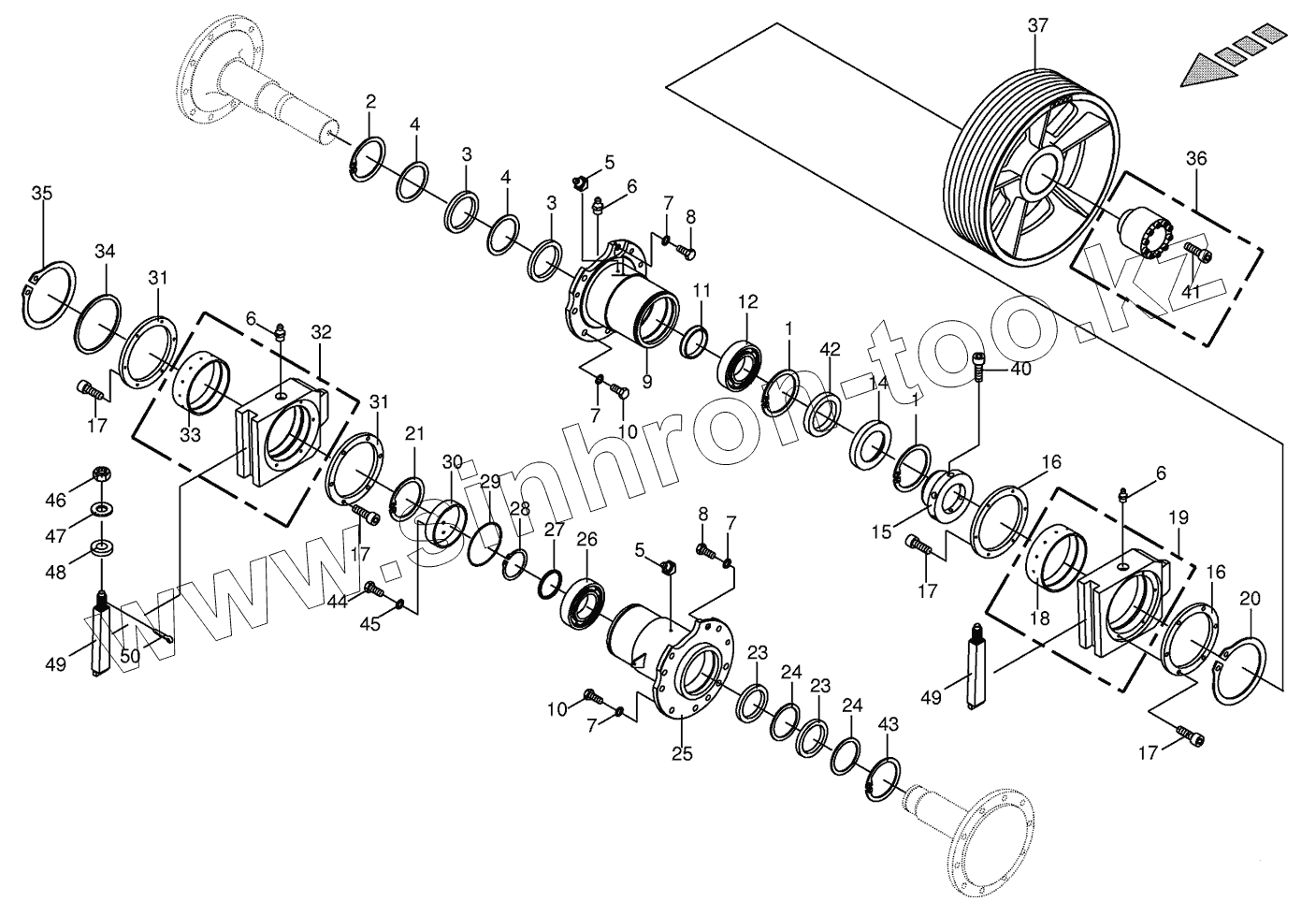

Каталог запасных частей к технике: KRONE BIG-X-650. Chopping drum bearing/counter bearing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
5
6
6
6
7
7
7
7
8
8
9
10
10
11
12
14
15
16
16
17
17
17
17
18
19
20
21
23
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
40
41
42
43
44
45
46
47
48
49
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 009116980 Circlip
2 009116940 Circlip
3 009360680 Radial-shaft sealing ring
4 002172351 Intermediate washer
5 009191060 Grease niple
6 009191050 Grease niple
7 009099121 Detent edged washer
8 009003351 Hex head bolt
9 002172313 Bearing housing-left
10 009006750 Hex head bolt
11 002172921 Thrust ring
12 009319220 Pendular roller bearing
14 002172322 Ring-outside
15 002172332 Sliding ring
16 002172290 Cover disc
17 009030431 Allen screw
18 002172281 Bearing bush
19 002173331 Bearing housing-left
20 009115400 Circlip
21 009116960 Circlip
23 009360610 Radial-shaft sealing ring
24 002241282 Intermediate washer
25 002283090 Bearing housing
26 009319200 Pendular roller bearing
27 002240301 Supporting disc
28 009115700 Circlip
29 009375340 O-ring
30 002240282 Cover
31 002241250 Cover disc
32 002173341 Bearing housing-right
33 002241241 Bearing bush
34 002241340 Supporting disc
35 009115330 Circlip
36 009400931 Cone-type tensioner-69 Nm
37 002268252 V-belt pulley
40 009030731 Allen screw
41 900001350 Allen screw
42 009360650 Radial-shaft sealing ring
43 009116910 Circlip
44 009006100 Hex head bolt
45 009099081 Detent edged washer
46 009089351 Castellated nut
47 009105152 Washer
48 002132390 Spacing washer
49 002283053 Assembly key
50 009121111 Cotter pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
