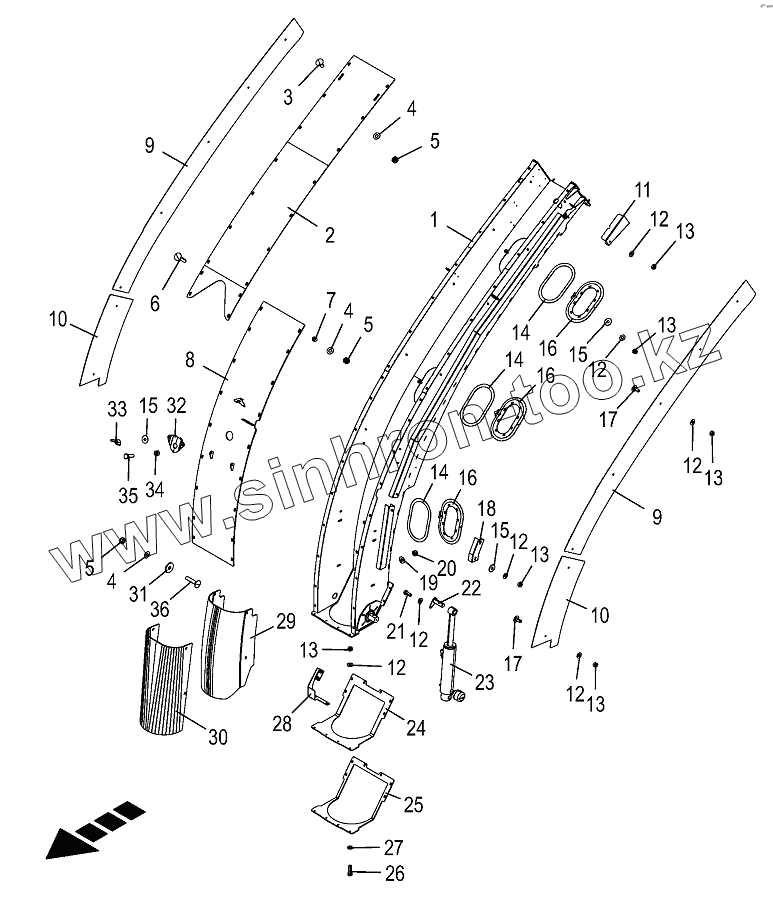

Каталог запасных частей к технике: KRONE BIG-X-630. Upper discharge chute with wear plates

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

5

6

7

8

9

9

10

10

11

12

12

12

12

12

12

12

13

13

13

13

13

13

14

14

14

15

15

15

16

16

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
009188240	009188240		Sealing set
009185430	009185430		Hydraulic cylinder
270120440	270120440		O-ring seal
270034121	270034121		Gasket set
202273830	202273830		Deflector sheet HD amoured
202281911	202281911		Locking HD
1	200297374		Discharge chute basic
2	200297411		Wear plate back top
2	204210300		Wear sheet back top HD
3	009048501		Coach bolt
4	009099091		Detent edged washer
5	009087580		Locknut
6	009048361		Coach bolt
7	002173611		Pressure bushing
8	202275860		Wear plate back bottom
8	200297422		Wear sheet back bottom
9	200297381		Wear plate side top
10	200297391		Wear plate side bottom
11	202212892		Guard separating point
12	009099081		Detent edged washer
13	009087060		Locknut
14	202240920		Gasket ring
15	009106030		Washer
16	200298763		Cover maintenance openings
17	009049512		Coach bolt
18	202269680		U-plate
19	009099061		Detent edged washer
20	009087041		Locknut
21	009006140		Hex head bolt
22	202200872		Bolt
23	270112151		Hyd. cylinder
24	200298783		Rubber seal
25	200298773		Cover plate
26	009006170		Hex head bolt
27	009104130		Washer
28	202212914		Sensor plate
29	202250040		Deflector plate spout
30	202250010		Deflector plate spout
31	009103530		Washer
32	202241231		Locking
33	009094101		Nut
34	009082080		Hex nut
35	009006080		Hex head bolt
36	009047570		Coach bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
