Каталог запасных частей к технике: KRONE BIG-X-630. Rotor

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

11

12

12

13

14

14

15

16

17

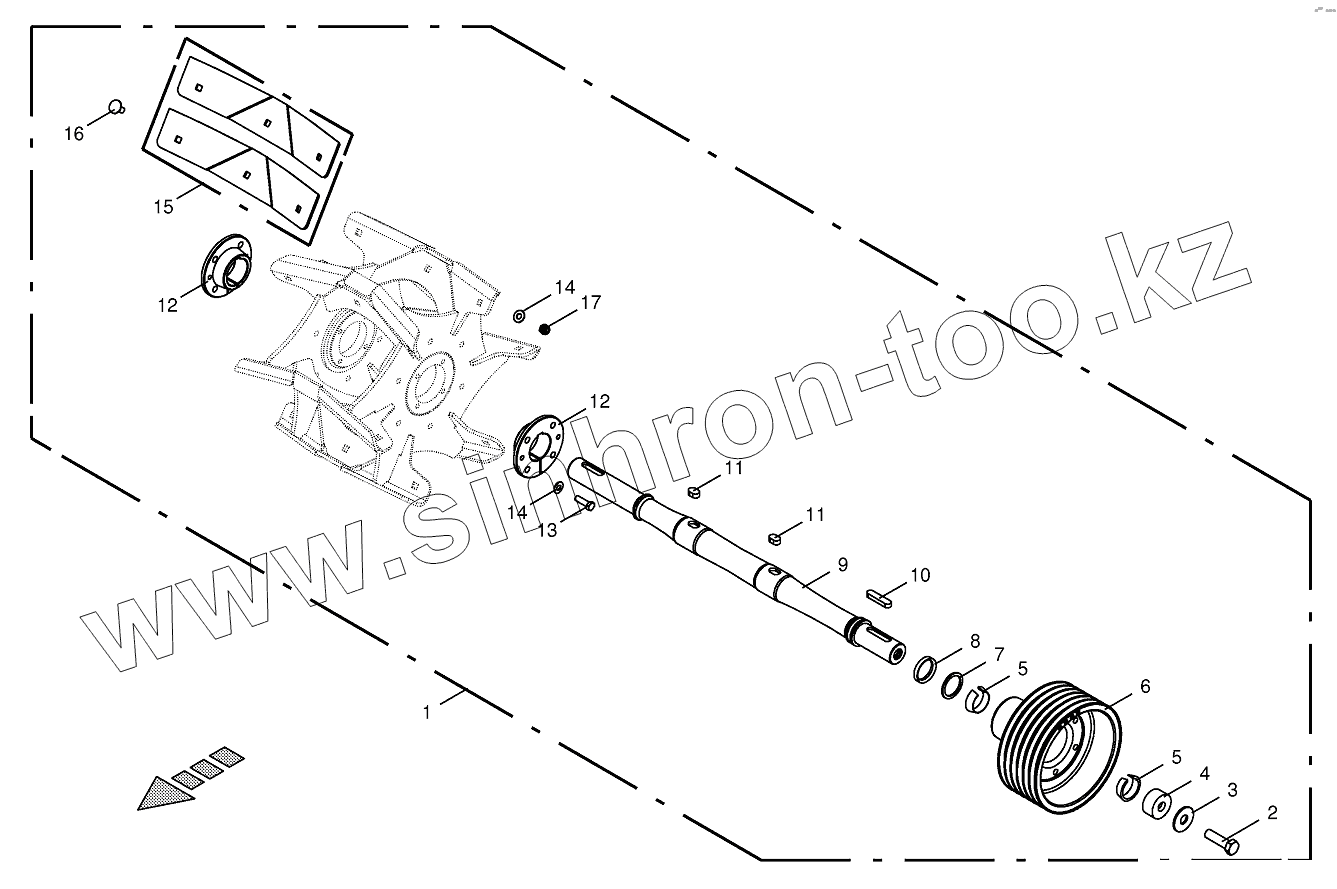

Позиция на иллюстрации	Заводской номер детали		Название детали
202295160	202295160		Rotor with pulley HD assem.
1	200285880		Discharge accelerator with pulley assem.
2	009003520		Hex head bolt-left-hand thread
3	009103310		Washer
4	200286541		Cap
5	200286551		Clamping ring
6	202225612		Belt pulley
7	009107353		Supporting disc
8	200286561		Thrust ring
9	200285663		Shaft
10	009150220		Fit-in key
11	900018610		Fit-in key
12	200285641		Clamping ring inside
13	009006580		Hex head bolt
14	009099101		Detent edged washer
15	202229311		Throw shovels straight
16	009049831		Coach bolt
17	009087010		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
