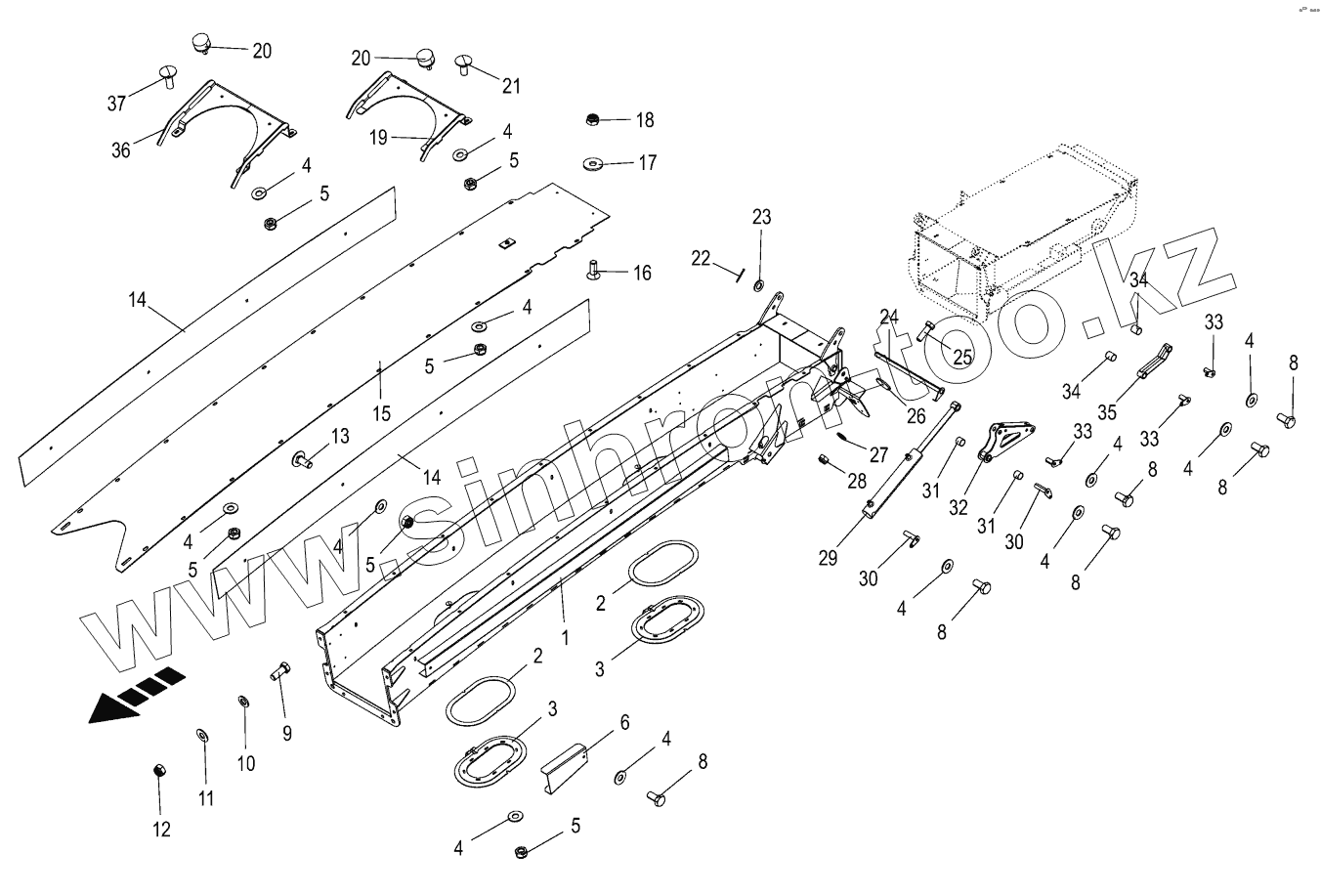

Каталог запасных частей к технике: KRONE BIG-X-630. Discharge chute extension 12/14-row

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

4

4

4

4

4

4

4

4

5

5

5

5

5

5

6

8

8

8

8

8

8

9

10

11

12

13

14

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

30

31

31

32

33

33

33

34

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
270034050	270034050		Sealing set
1	202208184		Extension part front
2	202240920		Gasket ring
3	200298764		Cover maintenance holes
4	009099081		Detent edged washer
5	009087060		Locknut
6	202214380		Cover cable channel
8	009006120		Hex head bolt
9	009006560		Hex head bolt
10	009105061		Washer
11	009099101		Detent edged washer
12	009087060		Locknut
13	009049512		Coach bolt
14	202208441		Wear plate side wall
15	202277610		Wear plate back
16	009040051		Countersunkscrew
17	009103511		Washer
18	009087041		Locknut
19	202278281		Support block
20	009242270		Rubber pad
21	009047312		Coach bolt
22	009120461		Cotter pin
23	009103031		Washer
24	202214390		Shaft
25	009002920		Hex head bolt
26	009245351		Rear reflector-red
27	009105001		Washer
28	009087020		Locknut
29	270064050		Hydraulic cylinder
30	202208532		Bolt long
31	009349290		Bearing bush
32	202208452		Lever assembled
33	202208522		Pin
34	009349580		Bearing bush
35	202208491		Coupler left assembled
35	202208511		Coupler right assembled
36	204235660		Storage block 14 rows
37	009047322		Coach bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
