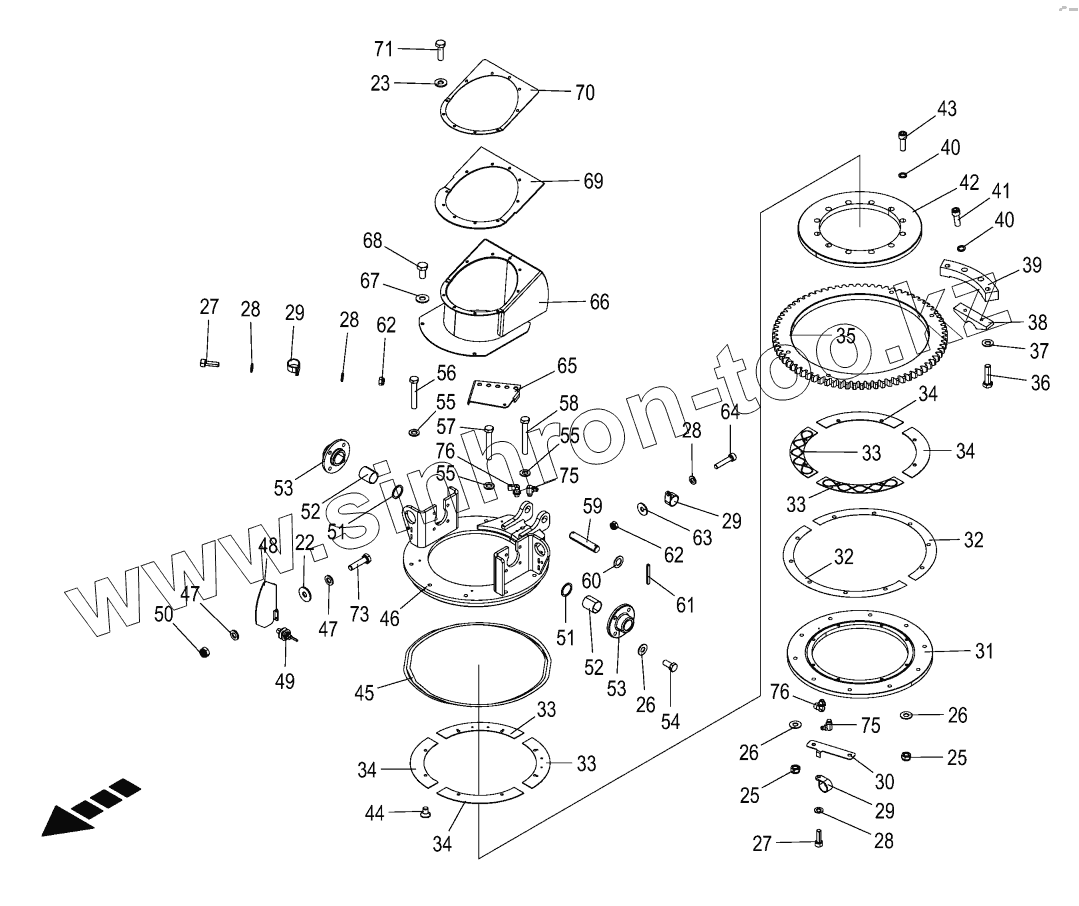

Каталог запасных частей к технике: KRONE BIG-X-630. Channel union - top

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
22
23
25
25
26
26
26
27
27
28
28
28
28
29
29
29
30
31
32
32
33
33
33
33
34
34
34
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
47
48
49
50
51
51
52
52
53
53
54
55
55
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
73
75
75
76
76
Позиция на иллюстрации Заводской номер детали Название детали
22 009103511 Washer
23 009099061 Detent edged washer
25 009087010 Locknut
26 009099101 Detent edged washer
27 009030140 Allen screw
28 009105001 Washer
29 009240090 Tube clip w. rubber
30 200296283 Angle
31 200296333 Clamping piece
32 200296141 Compensation disc
33 202285361 Thrust washer top
34 202285440 Spacing washer
35 200296233 Spur ring
36 009014820 Hex head bolt
37 009099121 Detent edged washer
38 202210750 Running track
39 200296242 Latch bearing
40 009099110 Detent edged washer
41 009031371 Allen screw
42 202252412 Washer
43 009030591 Allen screw
44 009040390 Countersunkscrew
45 202259880 Compensation disc spur ring
45 204225020 Compensation disc spur ring
46 200296135 Bearing ring
47 009104111 Washer
48 202212924 Sensor support
49 003024092 Namur sensor Namur M12
50 009087041 Locknut
51 009108850 Shim ring
52 009349350 Bearing bush
53 001546860 Bearing flange
54 009006550 Hex head bolt
55 009105061 Washer
56 900004800 Hex head bolt
57 009002272 Hex head bolt
58 009003620 Hex head bolt
59 202218781 Bolt
60 009106531 Washer
61 009126162 Roll pin
62 009087020 Locknut
63 009103650 Washer
64 900015950 Allen screw
65 200296165 Hose support
66 202223444 Seal bearing ring welded
67 009099081 Detent edged washer
68 009006120 Hex head bolt
69 202267622 Sealing rubber
70 202267600 Cover plate
71 009006080 Hex head bolt
73 009002391 Hex head bolt
75 009191070 Grease niple
76 009209211 Elbow union
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
