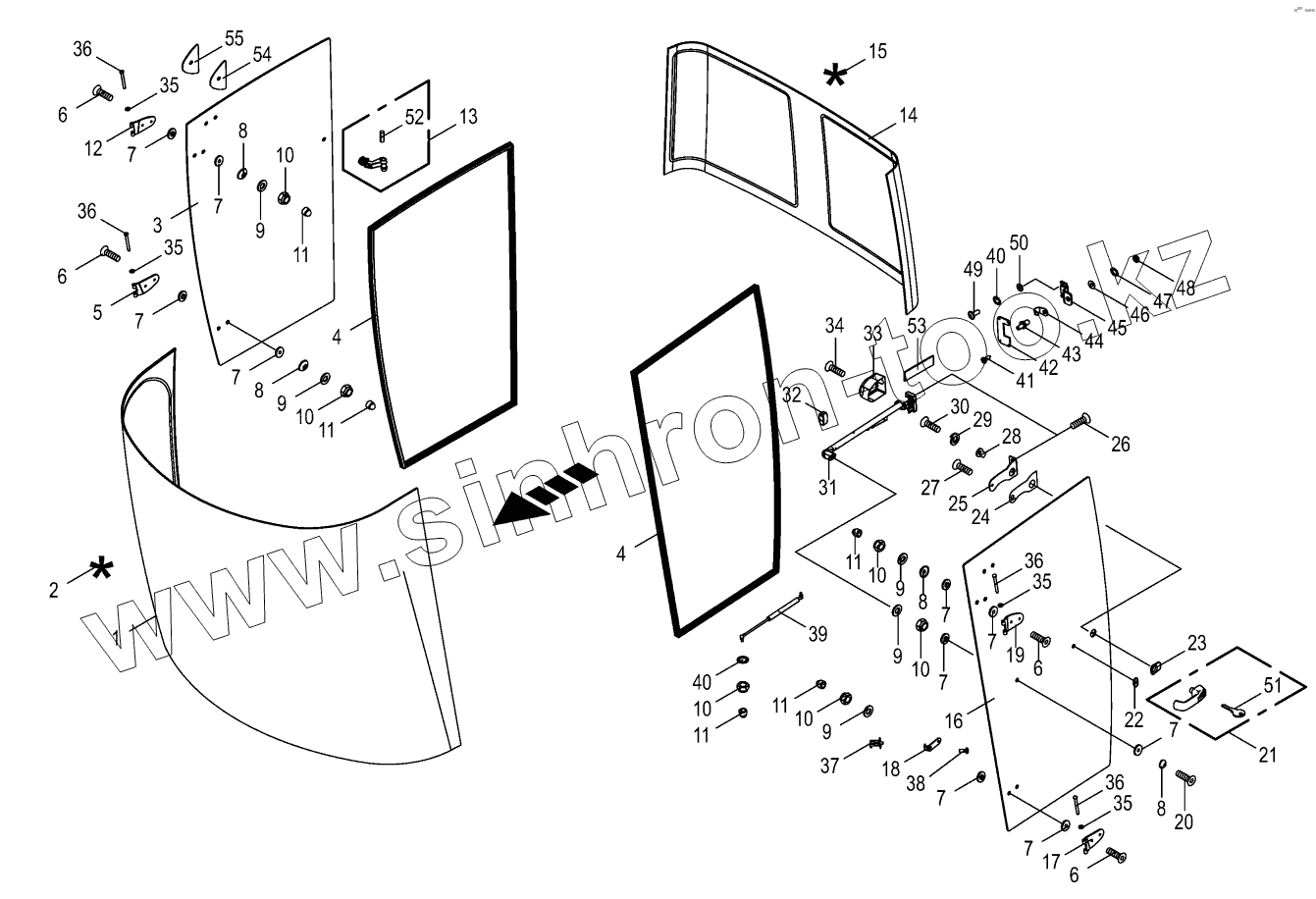

Каталог запасных частей к технике: KRONE BIG-X-630. Cab - glazing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
35
36
36
36
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали
1 270047570 Windshield
2 270129620 Glue kit windscreen cabin
3 270050240 Side window-right
4 200274760 Sealing profile
5 200274830 Door hinge
6 200274840 Fillister head screw
7 002204790 Intermediate washer
8 002204800 Outside washer
9 200274850 Washer
10 009087060 Locknut
11 002206480 Protective cap
12 200274820 Door hinge
13 200274810 Window support
14 270050152 Rear window for cabin green tinted
15 200275030 Glue kit-rear panel
16 270050220 Door window-left
17 200274870 Door hinge
18 200274880 Button trigger
19 200274860 Door hinge
20 200274980 Fillister head screw
21 200274920 Button handle
22 200274940 Sealing washer
23 200274950 Sealing washer
24 200274970 Rubber sheet
25 200274960 Bracket
26 009040260 Countersunkscrew
27 200274910 Fillister head screw
28 200274930 Feeler
29 009100310 Spring washer
30 200274480 Fillister head screw
31 200275000 Rotary trap lock
32 200274890 Pneumatic spring support
33 200274900 Cover
34 200274990 Fillister head screw
35 200277910 Brass washer
36 002203820 Sprig
37 200812760 Switch
38 200277860 Fillister head screw
39 200277890 Gas spring
40 009099030 Detent edged washer
41 200274330 Self-tapping screw
42 200277880 Cover
43 002203830 Cotter bolt
44 002204860 Yoke
45 200277870 Locking bolt support
46 002204850 Washer
47 009099101 Detent edged washer
48 002204870 Hex nut
49 200277770 Fillister head screw
50 009082080 Hex nut
51 200280860 Key
52 200280870 Retaining pin
53 270109580 Cellular rubber
54 200281240 Mat
55 200281250 Traction relief
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
