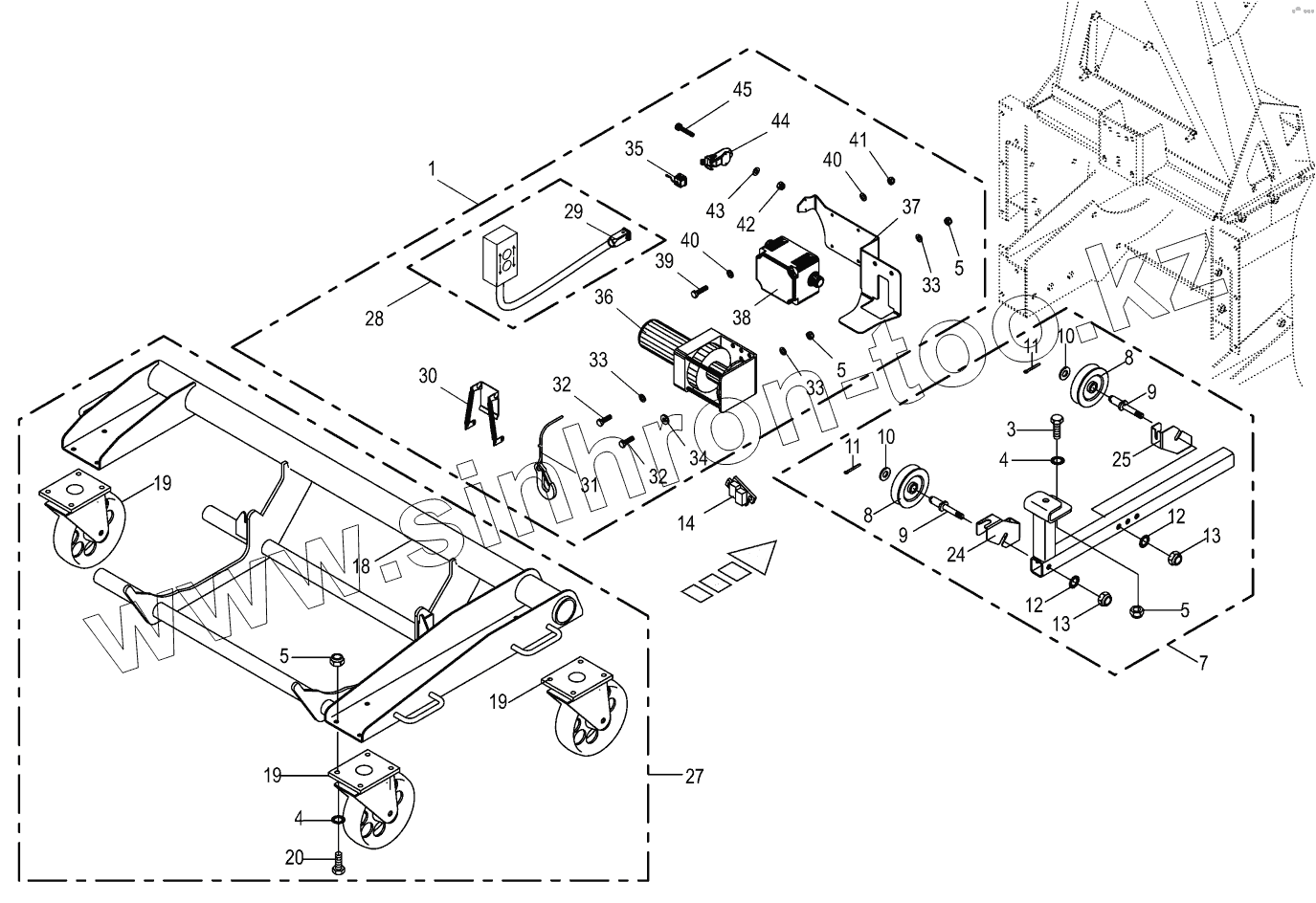

Каталог запасных частей к технике: KRONE BIG-X-600. Rope winch/Installation car

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
4
5
5
5
5
7
8
8
9
9
10
10
11
11
12
12
13
13
14
18
19
19
19
20
24
25
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
39
40
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 270062895 Rope winch
3 009006360 Hex head bolt
4 009099091 Detent edged washer
5 009087580 Locknut
7 003509155 Rope guide-cpl.
8 003509641 Rope pulley
9 003509710 Pin
10 009103031 Washer
11 009120661 Cotter pin
12 009099101 Detent edged washer
13 009087010 Locknut
14 003036940 Protection
18 002225003 Frame
19 002215901 Roller
20 009006370 Hex head bolt
24 200273290 Guard plate-back
25 200273280 Guard plate-front
27 003509132 Installation car
28 270134280 Remote control w cable
29 200836210 Plug 4-p St cpl.
30 270134300 Rope pressure unit for cable winch
31 270134290 Steel cable
32 009006380 Hex head bolt
33 009104140 Washer
34 009103611 Washer
35 200836170 Blind cap
36 270134260 Cable winch w electric motor
37 202250790 Mounting plate cable winch
38 270134270 Relay housing cable winch
39 900005410 Hex head bolt
40 009105001 Washer
41 009087020 Locknut
42 009087341 Locknut
43 009103070 Washer
44 200836000 Connector 4-p socket cpl.
45 900026300 Hex cheese head screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
