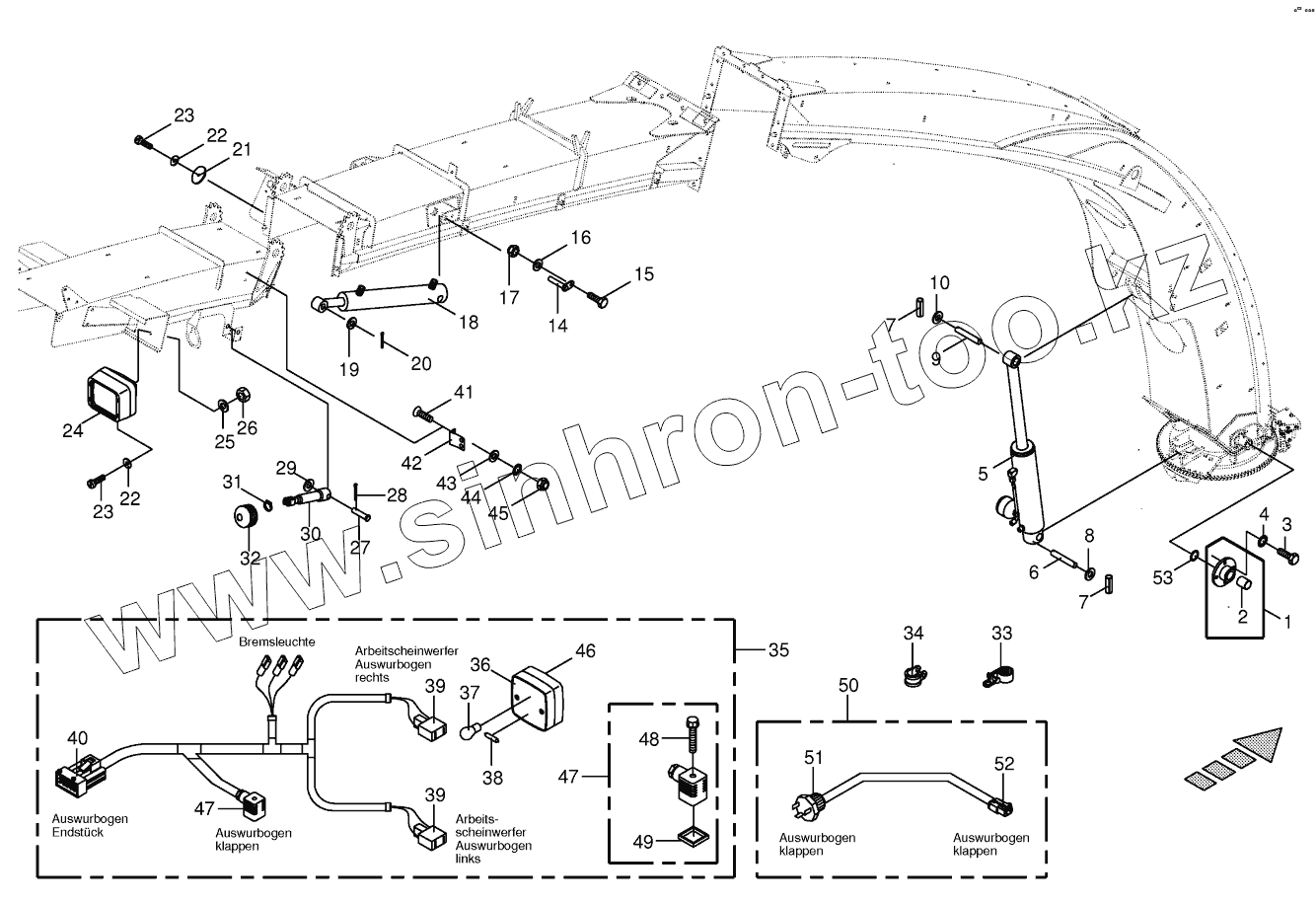

Каталог запасных частей к технике: KRONE BIG-X-600. Upper discharge chute - mounting parts 14-row

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
10
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
009187850 009187850 Sealing set
009246880 009246880 Bulb
270034050 270034050 Sealing set
270034120 270034120 Sealing set
270105640 270105640 Нуd. суlindеr DZ 35/70х211/ 630
270034120 270034120 Sealing set
1 001546860 Bearing flange
2 009349350 Bearing bush
3 009006550 Hex head bolt
4 009099101 Detent edged washer
5 270030130 Hydraulic cylinder
6 001547441 Pin
7 009126701 Roll pin
7 009126752 Roll pin
8 009105140 Washer
9 001530881 Pin
10 009108451 Shim ring
14 200235610 Bearing bolt
15 009006140 Hex head bolt
16 009104130 Washer
17 009087060 Locknut
18 270064050 Hydraulic cylinder
19 009103031 Washer
20 009120461 Cotter pin
21 009245351 Rear reflector-red
22 009100310 Spring washer
23 009037471 Allen screw
24 009246350 Work light
25 009105001 Washer
26 009082071 Hex nut
27 200236320 Pin
28 009120661 Cotter pin
29 009105102 Washer
30 002225623 Hydraulic cylinder
31 009240030 Tube clip
32 009403910 Bellows
33 009240690 Screwless corrugatend tube
34 900000310 Tube clip w. rubber
35 200806361 Wiring harness
36 003029210 Concluding stop-light
37 009246930 Singel filament buld
38 009247090 Singel filament buld
39 003031200 Plug-2-pole
40 003030840 Plug-10-pole
41 009052512 Coach bolt
42 200236440 Support
43 009105001 Washer
44 009099091 Detent edged washer
45 009082120 Hex nut
46 200807600 Pane
47 003019870 Valve plug with LED
48 003021820 Screw with straight-line curls
49 003011860 Gasket
50 200810190 Adapter wire
51 003033160 Plug-2-pole
52 003020050 Connector plug-2-pole
53 009108850 Shim ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
