Каталог запасных частей к технике: KRONE BIG-X-600. Duct nozzle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
20
21
22
23
24
25
25
26
27
28
29
29
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
46
47
48
50
51
51
51
52
53
54
55
55
56
56
57
58
58
59
60
61
61
62
63
64
65

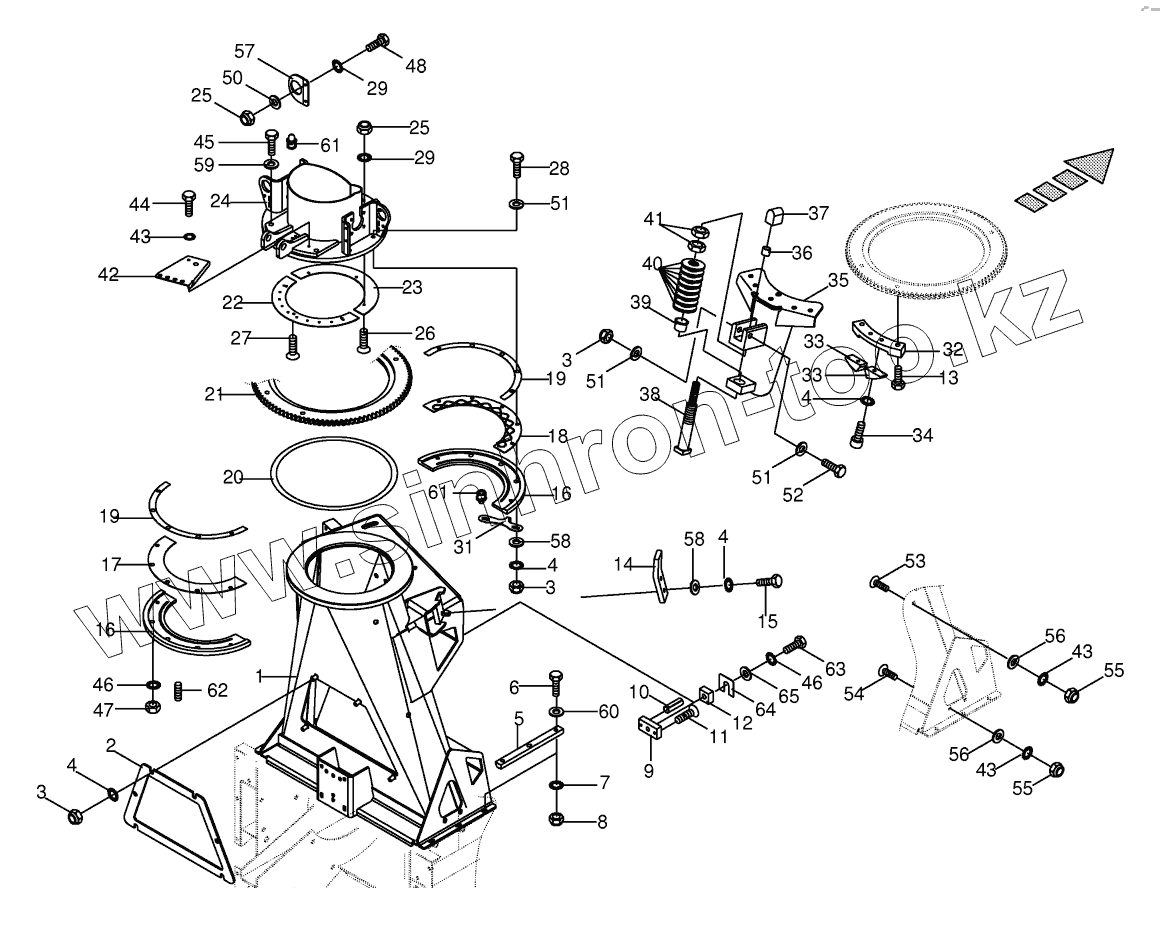

Позиция на иллюстрации Заводской номер детали Название детали
202214360 202214360 Sensor plate middle
1 200276362 Kanalstutzen
2 002195582 Cover
3 009087010 Locknut
4 009099101 Detent edged washer
5 002261293 Pressure piece
6 009010131 Hex head bolt
7 009099091 Detent edged washer
8 009087580 Locknut
9 002173660 Thread block
10 009126712 Roll pin
11 009040241 Countersunkscrew
12 002261390 Enclosure
13 009011321 Hex head bolt
14 002173721 Support
15 009006570 Hex head bolt
16 002260292 Clamping piece
17 002260261 Spacing washer
18 002260251 Approach disc
19 200244940 Distance spacer
19 002173751 Distance spacer
19 200244950 Distance spacer
20 200244960 Distance spacer
20 200244970 Distance spacer
20 002173760 Distance spacer
21 002158360 Tooth rim
22 002173730 Approach disc
23 002173740 Spacing washer
24 002260306 Bearing ring
25 009087041 Locknut
26 009040232 Countersunkscrew
27 009040310 Countersunkscrew
28 009011220 He head bolt
29 009099061 Detent edged washer
31 002261274 Angle
32 002261312 Latch bearing
33 002260381 Trap
34 009031391 Allen screw
35 002260443 Spring support
36 009349570 Bearing bush
37 002260351 Cam
38 002260344 Shaft
39 009349090 Collar bush
40 009099310 Belleville spring
41 009085401 Hex nut-low form
42 002173772 Hose support
43 009099081 Detent edged washer
44 009002531 Hex head bolt
45 009011411 Hex head bolt
46 009099121 Detent edged washer
47 009087190 Locknut
48 009002391 Hex head bolt
50 009104111 Washer
51 009105061 Washer
52 009014580 Hex head bolt
53 009052311 Coach bolt
54 009052331 Coach bolt
55 009087060 Locknut
56 009106030 Washer
57 200268950 Plug retainer
58 009106090 Washer
59 009103031 Washer
60 009104140 Washer
61 009191050 Grease niple
62 900000640 Threaded pin
63 009006780 Hex head bolt
64 002192111 Enclosure
65 009103270 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
