Каталог запасных частей к технике: KRONE BIG-X-600. Belt guide - main drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
13
13
13
13
13
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
41
41
41
42
43

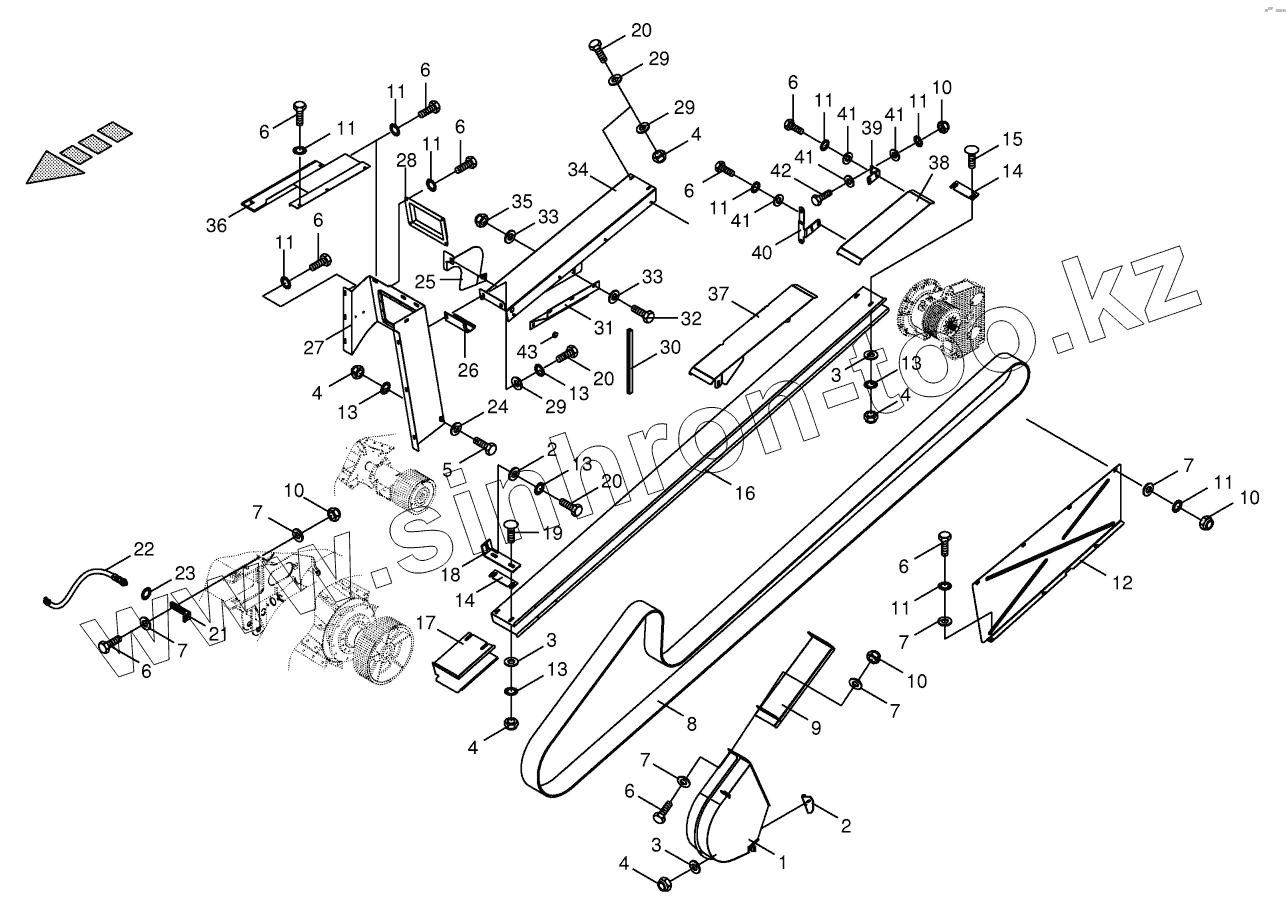

Позиция на иллюстрации Заводской номер детали Название детали
270086200 270086200 Power band
1 200273601 Belt guard
2 200273731 Guard support
3 009103611 Washer
4 009087580 Locknut
5 009006370 Hex head bolt
6 009006120 Hex head bolt
6 009006140 Hex head bolt
6 009006160 Hex head bolt
7 009106030 Washer
8 202210120 Belt guard top
9 200273650 Belt guard-front
10 009087060 Locknut
11 009099081 Detent edged washer
12 200214412 Cover plate
12 202210100 Cover plate
13 009099091 Detent edged washer
14 002145120 Enclosure
15 009047542 Coach bolt
16 200214440 Belt guide
17 002156070 Belt guide
18 002156100 Fastening angle
19 009047451 Coach bolt
20 009006360 Hex head bolt
21 200277370 Sensor support
22 003023212 Namur sensor Namur M18
23 900002960 Toothwasher
24 009104140 Washer
25 200278950 Guard plate
26 200297340 Belt guide
27 200269592 Seperating box-left front
28 200221820 Cover case
29 009103530 Washer
30 009386941 Rubber profile-Id.-no.= 1m
31 200214670 Cover plate
32 009006550 Hex head bolt
33 009106090 Washer
34 200215483 Belt guard
35 009087010 Locknut
36 200265390 Cover plate
37 200296610 Sub plate
38 200296600 Sub plate
39 200296550 Support
40 200296580 Support
41 009104130 Washer
42 009014250 Hex head bolt
43 009250290 Sealing plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
