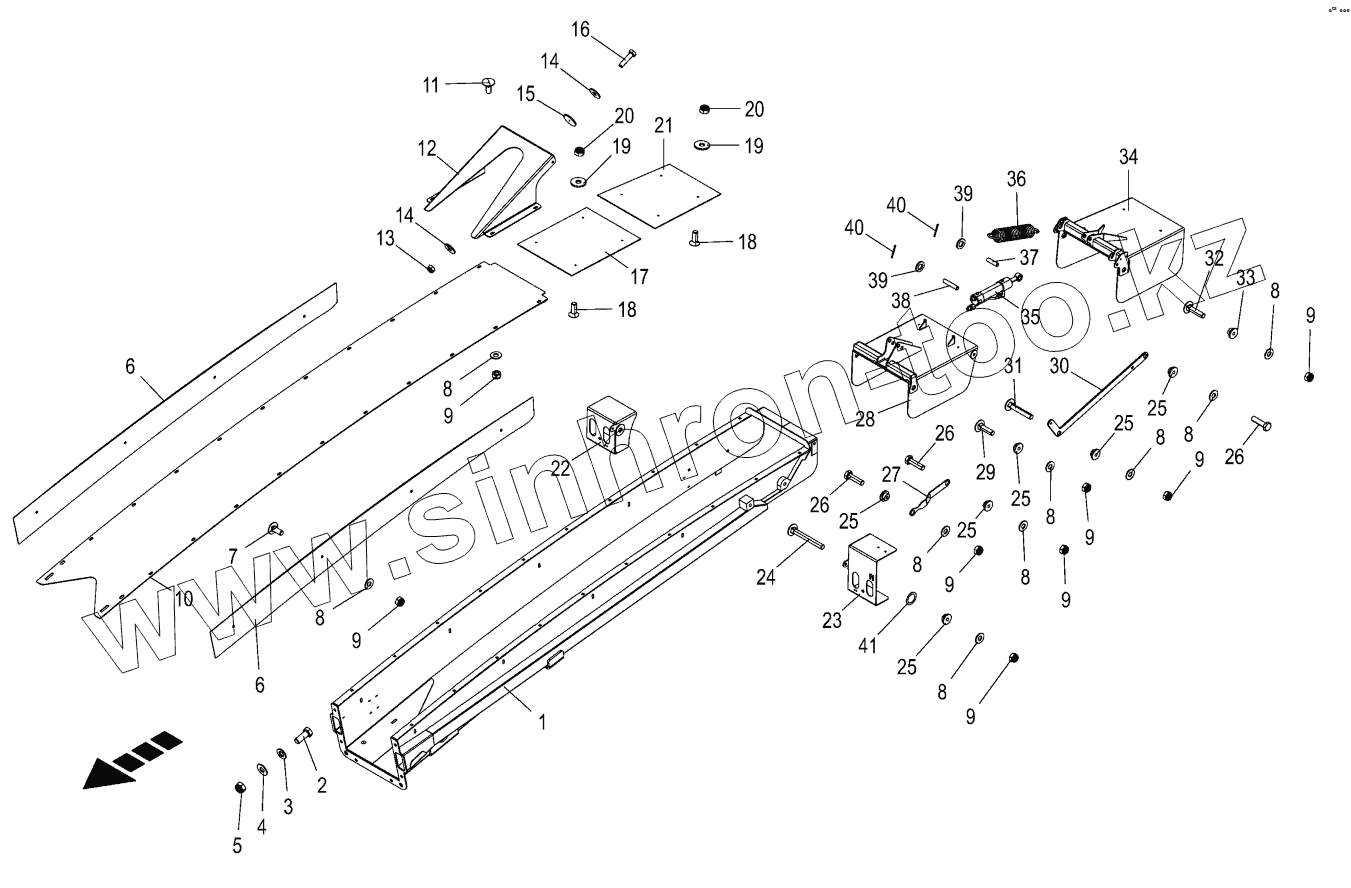

Каталог запасных частей к технике: KRONE BIG-X-530. Discharge flap-end piece -10 rows

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
25
25
25
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
Позиция на иллюстрации Заводской номер детали Название детали
270120360 270120360 Gasket set
1 202209253 End piece 10 rows
2 009006560 Hex head bolt
3 009105061 Washer
4 009099101 Detent edged washer
5 009087010 Locknut
6 202203111 Wear plate side wall
7 009049512 Coach bolt
8 009099081 Detent edged washer
9 009087060 Locknut
10 202213461 Wear plate back
11 009047312 Coach bolt
12 202212673 Protection
13 009087020 Locknut
14 009103650 Washer
15 009245351 Rear reflector-red
16 900005410 Hex head bolt
17 202212740 Wear plate flap front
18 009040051 Countersunkscrew
19 009103511 Washer
20 009087041 Locknut
21 202213531 Wear sheet flap rear conical
22 202204744 Support working lights right
23 202204735 Support working lights left
24 009047411 Coach bolt
25 202212661 Lock
26 009006170 Hex head bolt
27 202212650 Coupler working floodlights
28 202212713 Flap front
29 009048131 Coach bolt
30 202212701 Guide
31 009048171 Coach bolt
32 009048141 Соасh bоlt
33 202256850 Lock long
34 202213543 Flap rear conical
35 270095952 Hydraulic cylinder
36 270096922 Tension spring
37 202200293 Bolt front
38 202200282 Pin
39 009103031 Washer
40 009120461 Cotter pin
41 900030300 Shim ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
