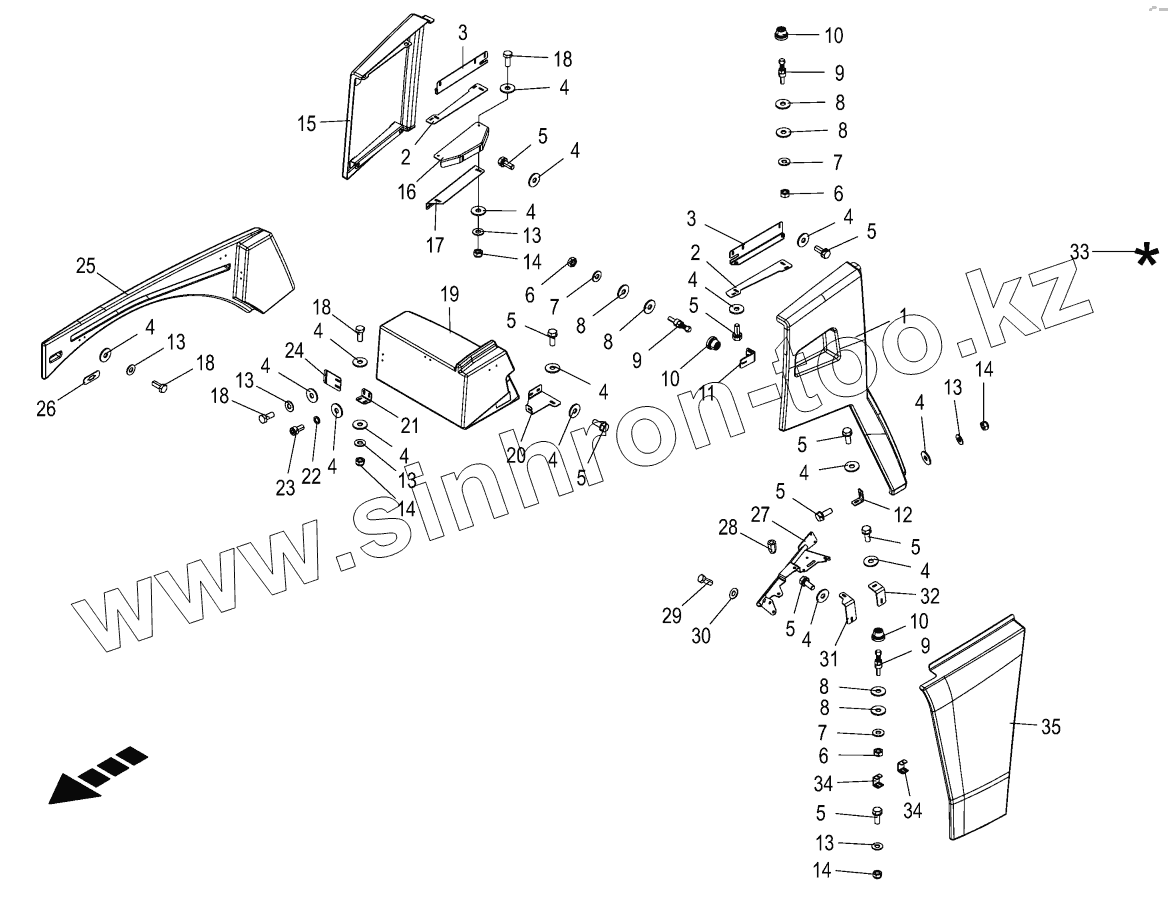

Каталог запасных частей к технике: KRONE BIG-X-530. Cladding - front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
7
7
7
8
8
8
8
8
8
9
9
9
10
10
10
11
12
13
13
13
13
13
13
14
14
14
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 204251440 Side guard left GFK
2 202232812 Mounting plate panel top
3 202232833 Mounting plate
4 009106030 Washer
5 900018630 Hex head bolt
6 009082080 Hex nut
7 009099061 Detent edged washer
8 009103511 Washer
9 270135240 Com. ball stud
10 270135230 Coupling disc with collar
11 202232941 Bracket side guard left
12 202237181 Angle bracket
13 009099081 Detent edged washer
14 009087060 Locknut
15 204251420 Lateral guard rh
16 202232772 Mounting plate
17 202232851 Mounting plate panel top
18 009006140 Hex head bolt
19 270134811 Tank orifice inside
20 202253421 Sealing plate
21 202221840 Adjusting angle
22 009099030 Detent edged washer
23 009030731 Allen screw
24 202261320 Junction panel
25 202220401 Tank orifice rh
26 202261630 Clamping plate additional indicator
27 204252950 Yoke
28 900001130 Blind rivet nut
29 009006560 Hex head bolt
30 009099101 Detent edged washer
31 202237792 Angle bracket
32 202237802 Angle bracket
33 009403750 Repairing set for plastics- beige
34 202237991 Strap
35 204251430 Side guard left bottom GFK
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
