Каталог запасных частей к технике: KRONE BiG X 500. Wiring Harness - rear / drive valve

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

7

8

9

10

11

11

11

11

12

12

13

14

15

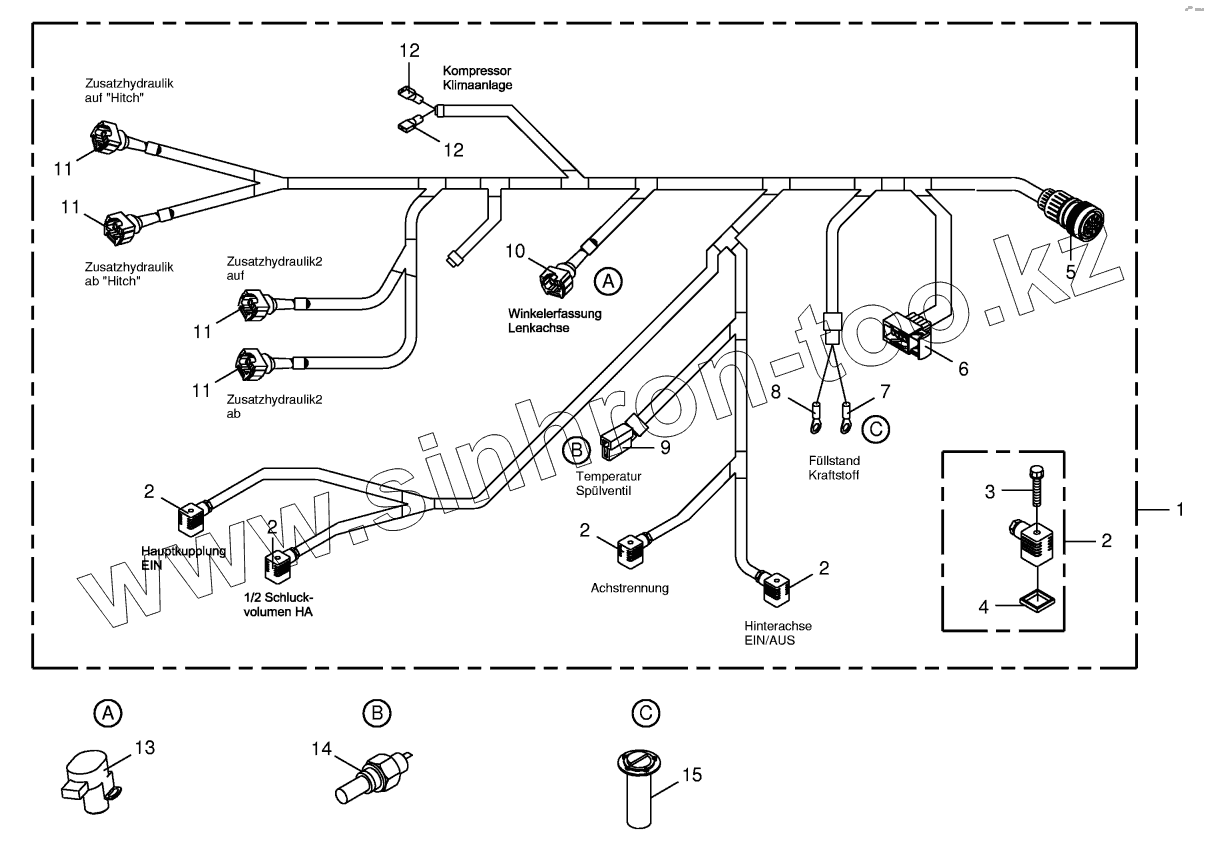

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 305 029 3		CH rear, oil tank, drive valve block
2	00 303 412 0		Valve plug -black , low mounting form
3	00 302 182 0		Screw with straight-line curls
4	00 301 186 0		Gasket
5	00 302 431 1		Plug
6	00 303 073 0		Bushing housing -10-pole
7	00 303 754 0		Cable terminal -red
8	00 301 827 0		Cable terminal -red
9	00 305 059 0		Plug -2-pole
10	00 303 115 0		Jet-plug -3-pole
11	00 303 114 0		Jet-plug -2-pole
12	00 302 688 0		Flat sleeve -red
13	20 080 435 0		Sensor -2-pole
14	00 303 450 0		Temperature switch
15	00 228 007 1		Sender plunging tube
