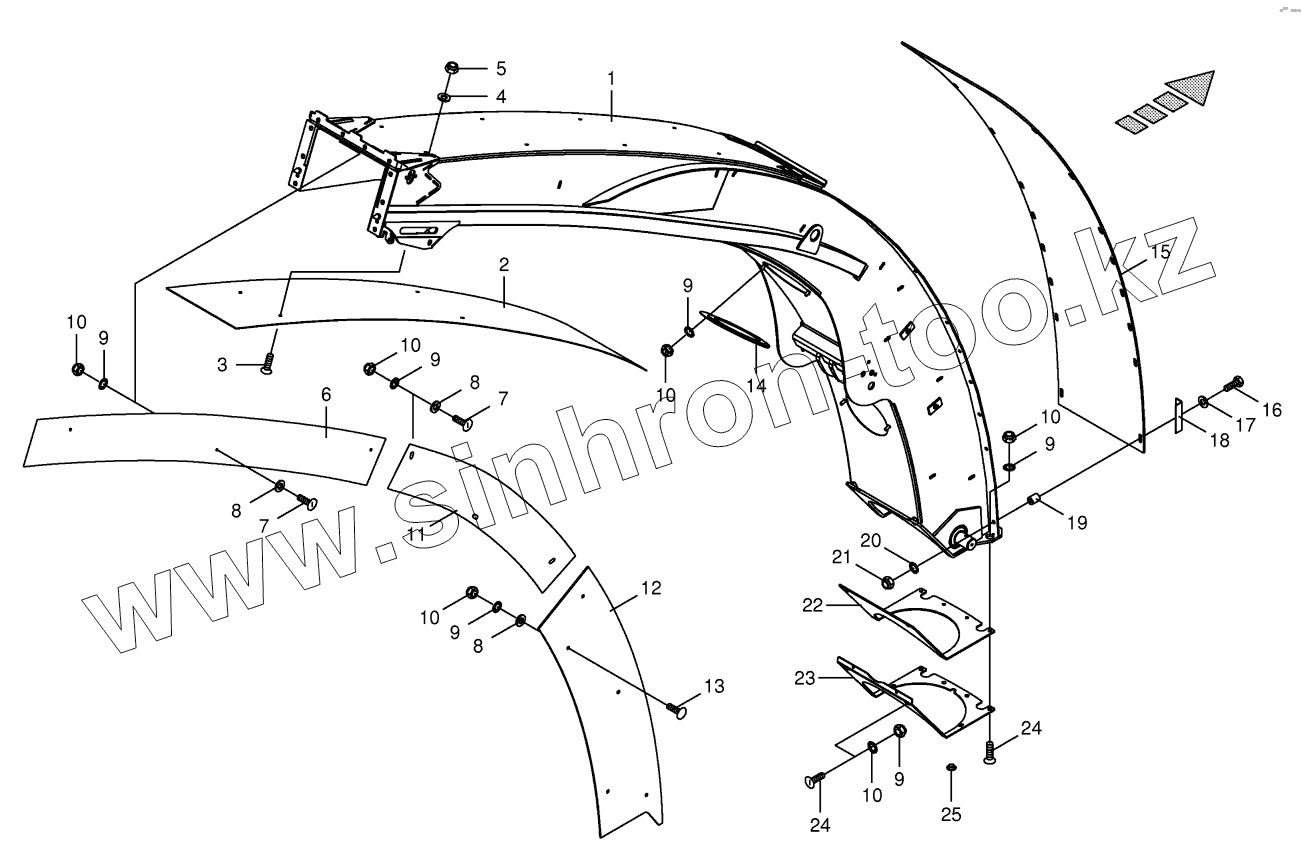

Каталог запасных частей к технике: KRONE BiG X 500. Upper discharge chute with wear plates

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00 905 231 1
00 905 231 1
1
2
3
4
5
6
7
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
00 905 231 1 00 905 231 1 Coach bolt
1 20 027 603 0 Discharge chute
2 20 023 859 0 Wearing plate -top
3 00 904 005 1 Countersunkscrew
4 00 910 351 1 Washer
5 00 908 704 1 Locknut
6 20 023 858 0 Wearing plate -lateral top
7 00 905 230 1 Coach bolt
8 00 910 603 0 Washer
9 00 909 908 1 Detent edged washer
10 00 908 706 0 Locknut
11 20 023 857 0 Wearing plate -lateral middle
12 00 226 088 2 Wearing plate -lateral below
13 00 904 732 2 Coach bolt
14 00 222 637 2 Locking plate
15 00 217 347 3 Wearing plate -below
15 20 023 193 0 Wearing plate -below, HD optional
16 00 901 013 1 Hex head bolt
17 00 910 353 0 Washer
18 00 217 380 0 Sensor plate
19 00 217 361 1 Pressure bushing
20 00 909 909 1 Detent edged washer
21 00 908 758 0 Locknut
22 20 027 383 1 Rubber seal
23 20 027 382 0 Cover plate
24 00 904 025 1 Countersunkscrew
25 00 925 013 1 Sealing plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
