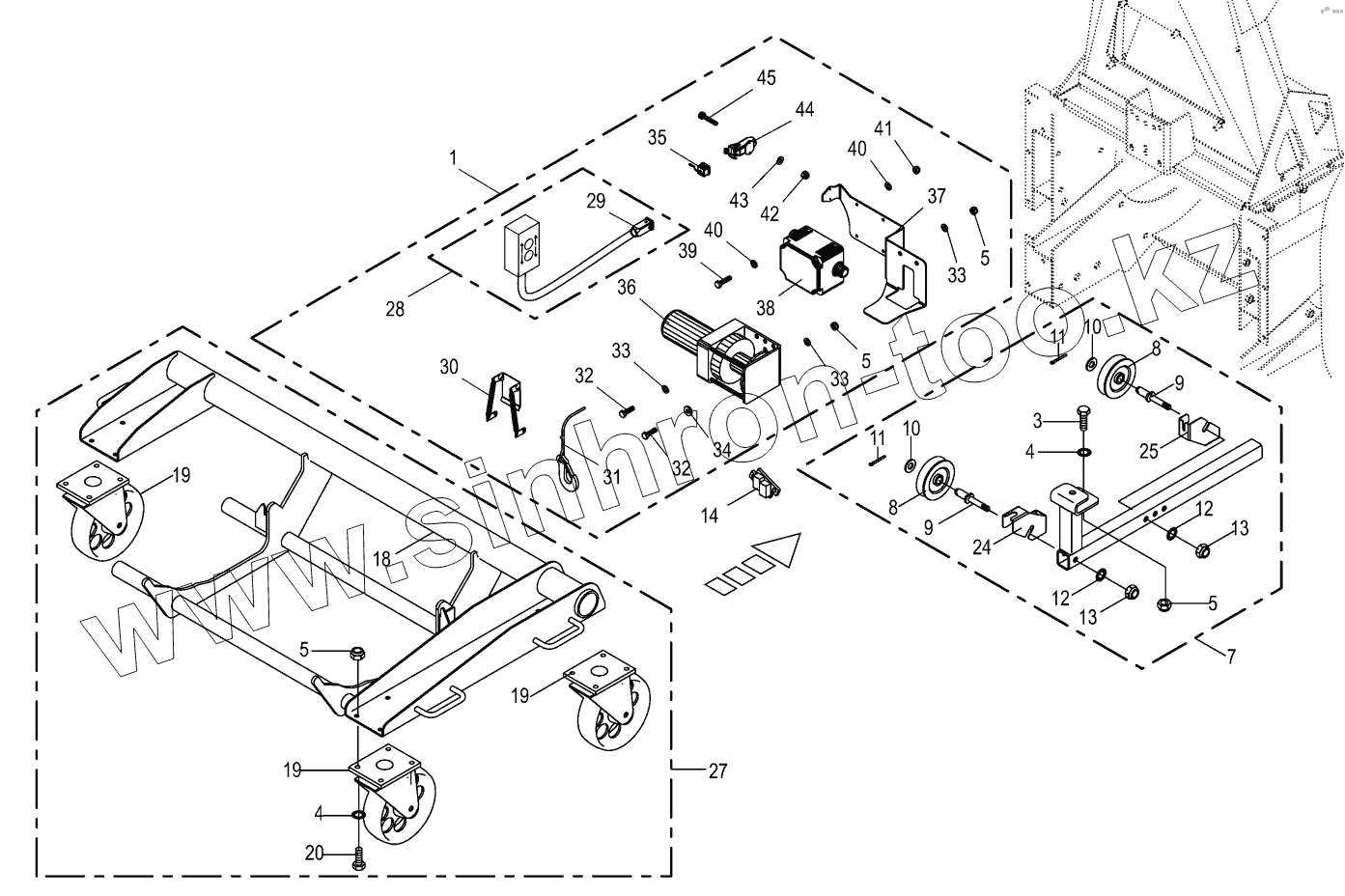

Каталог запасных частей к технике: KRONE BiG X 500. Rope winch / Installation car

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
4
5
5
5
5
7
8
8
9
9
10
10
11
11
12
12
13
13
14
18
19
19
19
20
24
25
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
39
40
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 27 006 289 5 Rope winch
3 00 900 636 0 Hex head bolt
4 00 909 909 1 Detent edged washer
5 00 908 758 0 Locknut
7 00 350 915 5 Rope guide -cpl.
8 00 350 964 1 Rope pulley
9 00 350 971 0 Pin
10 00 910 303 1 Washer
11 00 912 066 1 Cotter pin
12 00 909 910 1 Detent edged washer
13 00 908 701 0 Locknut
14 00 303 694 0 Protection
18 00 222 500 3 Frame
19 00 221 590 1 Roller
20 00 900 637 0 Hex head bolt
24 20 027 329 0 Guard plate -back
25 20 027 328 0 Guard plate -front
27 00 350 913 2 Installation car
28 27 013 428 0 Remote control w cable
29 20 083 621 0 Plug 4-p St grey
30 27 013 430 0 Rope pressure unit for cable winch
31 27 013 429 0 Steel cable
32 00 900 638 0 Hex head bolt
33 00 910 414 0 Washer
34 00 910 361 1 Washer
35 20 083 617 0 Blind cap Bu/St gr
36 27 013 426 0 Cable winch w electric motor
37 20 225 079 0 Mounting plate cable winch
38 27 013 427 0 Relay housing cable winch
39 90 000 541 0 Hex head bolt
40 00 910 500 1 Washer
41 00 908 702 0 Locknut
42 00 908 734 1 Locknut
43 00 910 307 0 Washer
44 20 083 600 0 Plug 4-p Bu grey
45 90 002 630 0 Cylinder screw hexagon socket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
