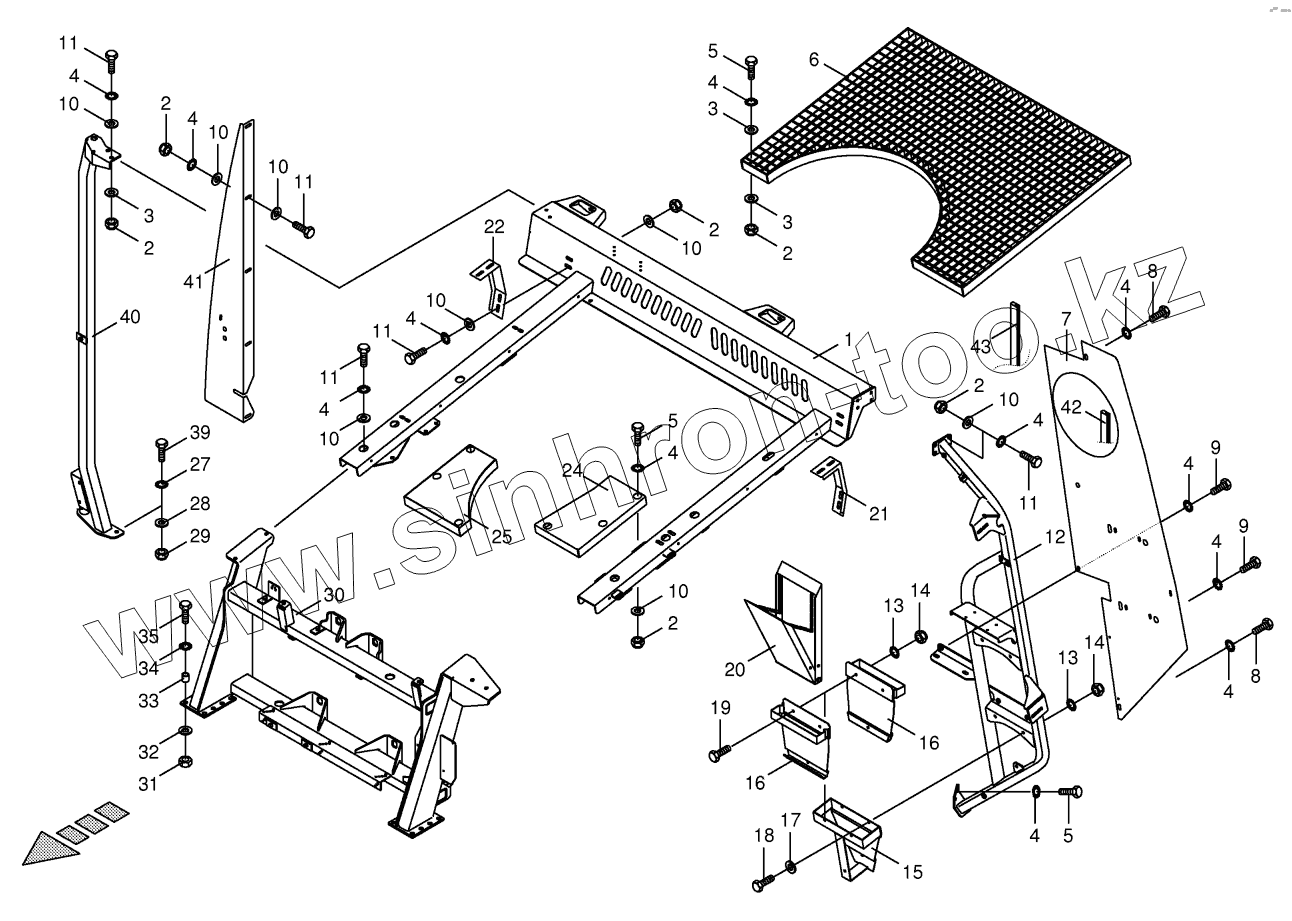

Каталог запасных частей к технике: KRONE BiG X 500. Panelling frame / Cladding -front top

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
6
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
12
13
13
14
14
15
16
16
17
18
19
20
21
22
24
25
27
28
29
30
31
32
33
34
35
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 00 214 924 0 Rust receiver
2 00 908 758 0 Locknut
3 00 910 353 0 Washer
4 00 909 909 1 Detent edged washer
5 00 900 637 0 Hex head bolt
6 00 225 961 4 Rust -front
7 20 023 108 1 Seperating plate -left
8 00 900 293 0 Hex head bolt
9 00 900 632 0 Hex head bolt
10 00 910 414 0 Washer
11 00 900 636 0 Hex head bolt
12 00 213 130 0 Partition console -left
13 00 909 908 1 Detent edged washer
14 00 908 706 0 Locknut
15 00 228 194 1 Holder for block
16 20 021 542 0 Holder for block
17 00 910 413 0 Washer
18 00 900 634 0 Hex head bolt
19 00 900 614 0 Hex head bolt
20 27 000 777 0 Drop-type sprag -fold-away
21 00 213 192 0 Guard support -left
22 00 213 193 0 Guard support -right
24 00 228 553 2 Cover -left front top
25 00 228 554 0 Cover -right front top
27 00 909 910 1 Detent edged washer
28 00 910 506 1 Washer
29 00 908 701 0 Locknut
30 00 214 477 4 Middle retainer
31 00 908 220 0 Hex nut
32 00 910 303 1 Washer
33 00 225 624 1 Bushing
34 00 909 912 1 Detent edged washer
35 00 901 484 0 Hex head bolt
39 00 900 656 0 Hex head bolt
40 20 024 507 0 Support -right
41 20 023 109 0 Partition -right
42 00 938 695 1 Rubber profile -Id.-no.= 1m
43 00 223 391 1 Rubber profile -Id.-no.= 1m
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
