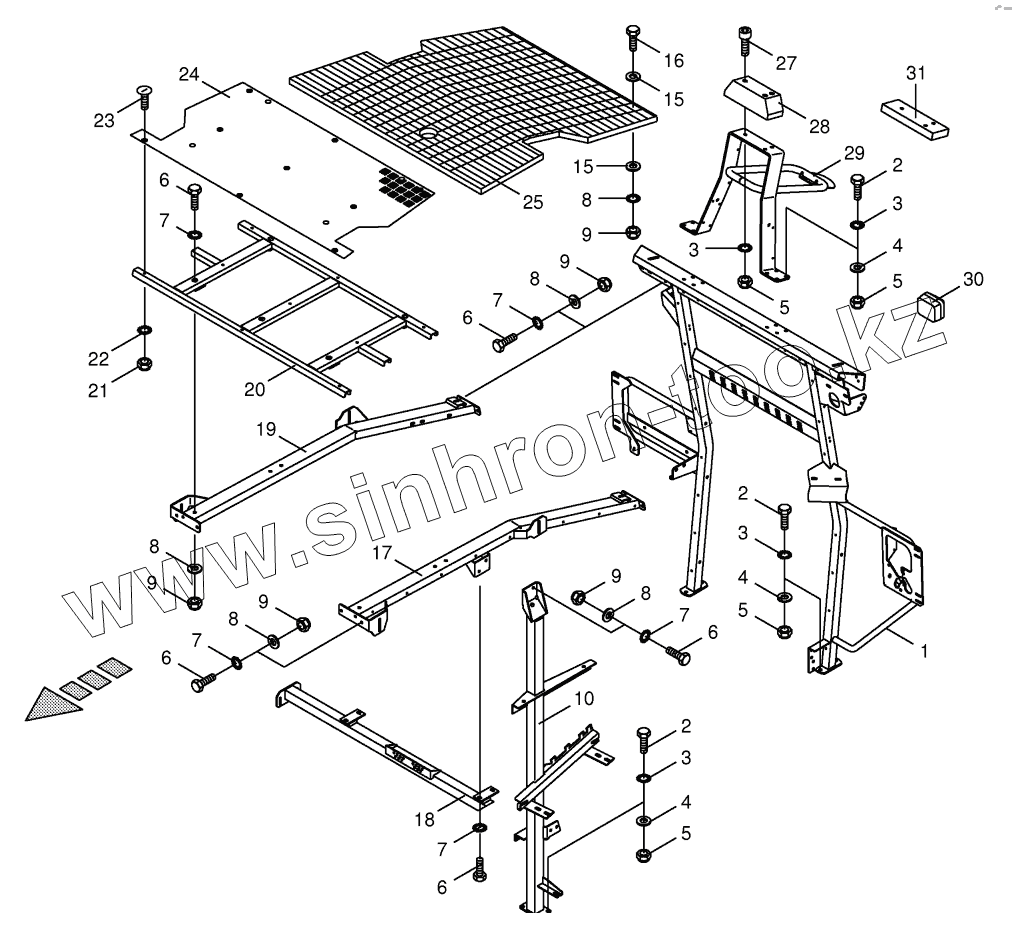

Каталог запасных частей к технике: KRONE BiG X 500. Panelling frame / Cladding -back top

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00 903 149 2
00 900 658 0
00 900 658 0
00 900 658 0
20 020 243 0
00 924 688 0
1
2
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
15
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
00 903 149 2 00 903 149 2 Allen screw
00 900 658 0 00 900 658 0 Hex head bolt
20 020 243 0 20 020 243 0 Emission uptake -Mirror
00 924 688 0 00 924 688 0 Bulb
1 20 024 230 1 Rear support
2 00 900 656 0 Hex head bolt
3 00 909 910 1 Detent edged washer
4 00 910 506 1 Washer
5 00 908 701 0 Locknut
6 00 900 636 0 Hex head bolt
7 00 909 909 1 Detent edged washer
8 00 910 414 0 Washer
9 00 908 758 0 Locknut
10 00 213 120 0 Tank support
15 00 910 353 0 Washer
16 00 900 637 0 Hex head bolt
17 00 213 180 1 Top brace -left
18 20 021 557 1 Charge air pipe support
19 00 213 187 1 Top brace -right
20 00 214 912 0 Roof sheeting carrier
21 00 908 706 0 Locknut
22 00 909 908 1 Detent edged washer
23 00 905 230 1 Coach bolt
24 00 214 917 0 Roof sheeting
25 00 214 736 0 Rust -back
27 00 903 144 0 Allen screw
28 00 924 231 0 Rubber pad
29 00 213 096 0 Emission uptake -Camera
30 00 924 635 0 Work light
31 00 215 713 0 Enclosure -optional
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
