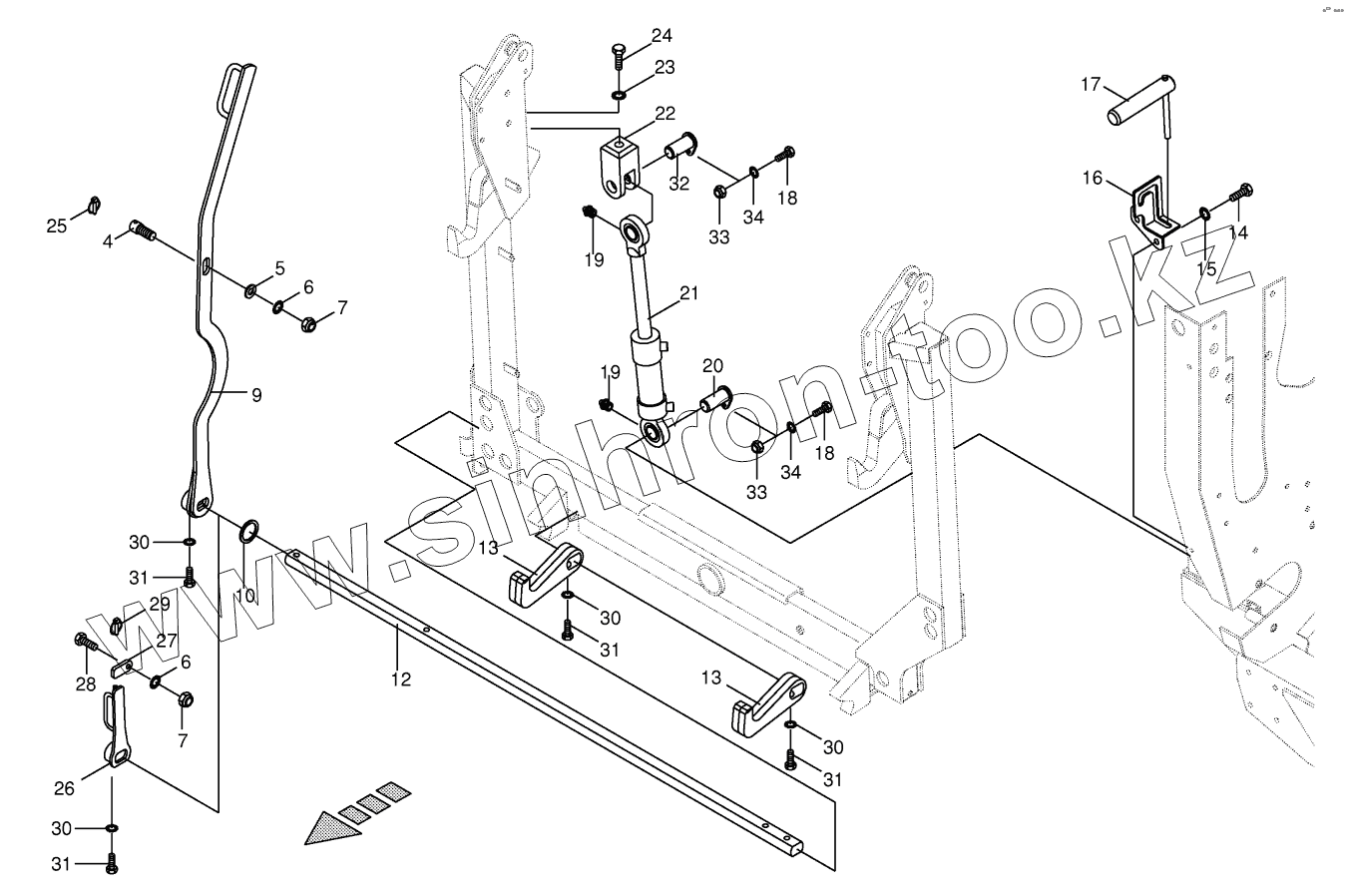

Каталог запасных частей к технике: KRONE BiG X 500. Lateral flotation system/Locking mech.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
27 006 497 0
20 024 444 0
4
5
6
6
7
7
9
10
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
31
31
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
27 006 497 0 27 006 497 0 Sealing set
20 024 444 0 20 024 444 0 Locking bar -for tyres
4 00 265 197 0 Screw
5 00 910 303 1 Washer
6 00 909 912 1 Detent edged washer
7 00 908 719 0 Locknut
9 20 024 197 0 Stop lever
10 00 910 727 1 Supporting disc
12 20 024 193 0 Locking bar
13 20 024 207 0 Hook
14 00 900 616 0 Hex head bolt
15 00 909 908 1 Detent edged washer
16 00 217 507 1 Guide
17 00 217 504 2 Pin
18 00 900 639 0 Hex head bolt
19 00 919 108 0 Grease niple
20 20 220 333 0 Pin
21 00 217 121 1 Hydraulic cylinder
22 20 220 330 0 Retainer
23 00 909 913 1 Detent edged washer
24 00 900 374 0 Hex head bolt
25 00 917 006 1 Linch pin
26 20 024 198 0 Stop lever -optional
27 20 024 165 0 Support -optional
28 00 900 675 0 Hex head bolt
29 00 917 012 2 Linch pin
30 00 909 910 1 Detent edged washer
31 00 900 837 2 Hex head bolt
32 20 220 333 0 Pin
33 00 908 758 0 Locknut
34 00 909 909 1 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
