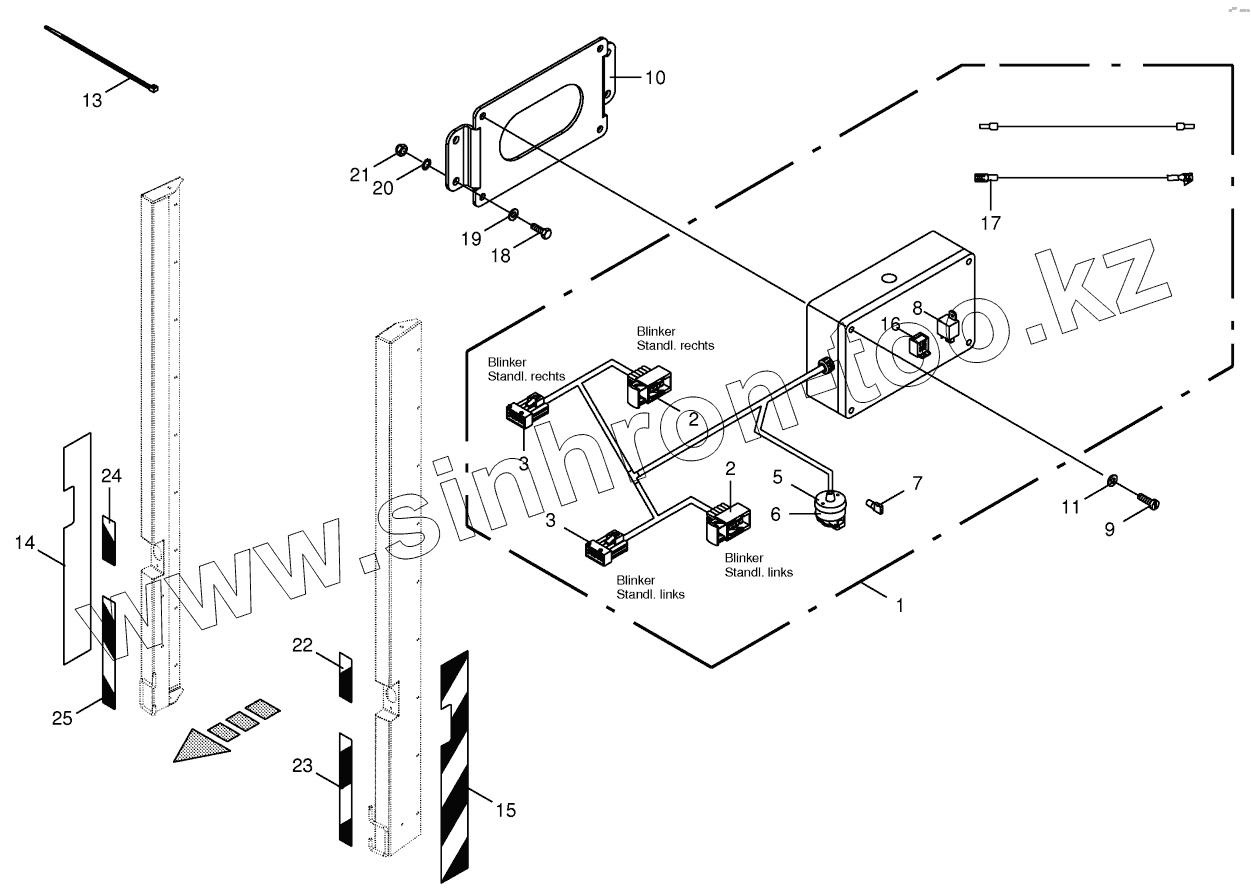

Каталог запасных частей к технике: KRONE BiG X 500. Indicator / parking light commutation

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 20 080 719 1 Wiring harness
2 00 303 073 0 Bushing housing -10-pole
3 00 303 084 0 Plug -10-pole
5 00 924 517 0 Socket base
6 00 924 571 0 Socket -7-pole
7 00 302 688 0 Flat sleeve -red
8 00 301 554 0 Reversing relay
9 00 903 425 1 Allen screw
10 20 027 159 0 Support
11 00 910 325 0 Washer
13 00 922 671 1 Cable band
14 20 093 109 0 Warning foil -right
15 20 093 110 0 Warning foil -left
16 00 303 463 0 Attachable sleeve housing
17 00 924 694 0 Flat sleeve -red
18 00 901 004 0 Hex head bolt
19 00 910 411 1 Washer
20 90 001 380 0 Detent edged washer
21 00 908 704 1 Locknut
22 20 093 411 0 Warning foil -left front top
23 20 093 412 0 Warning foil -left front below
24 20 093 414 0 Warning foil -right front top
25 20 093 413 0 Warning foil -right Front below
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
