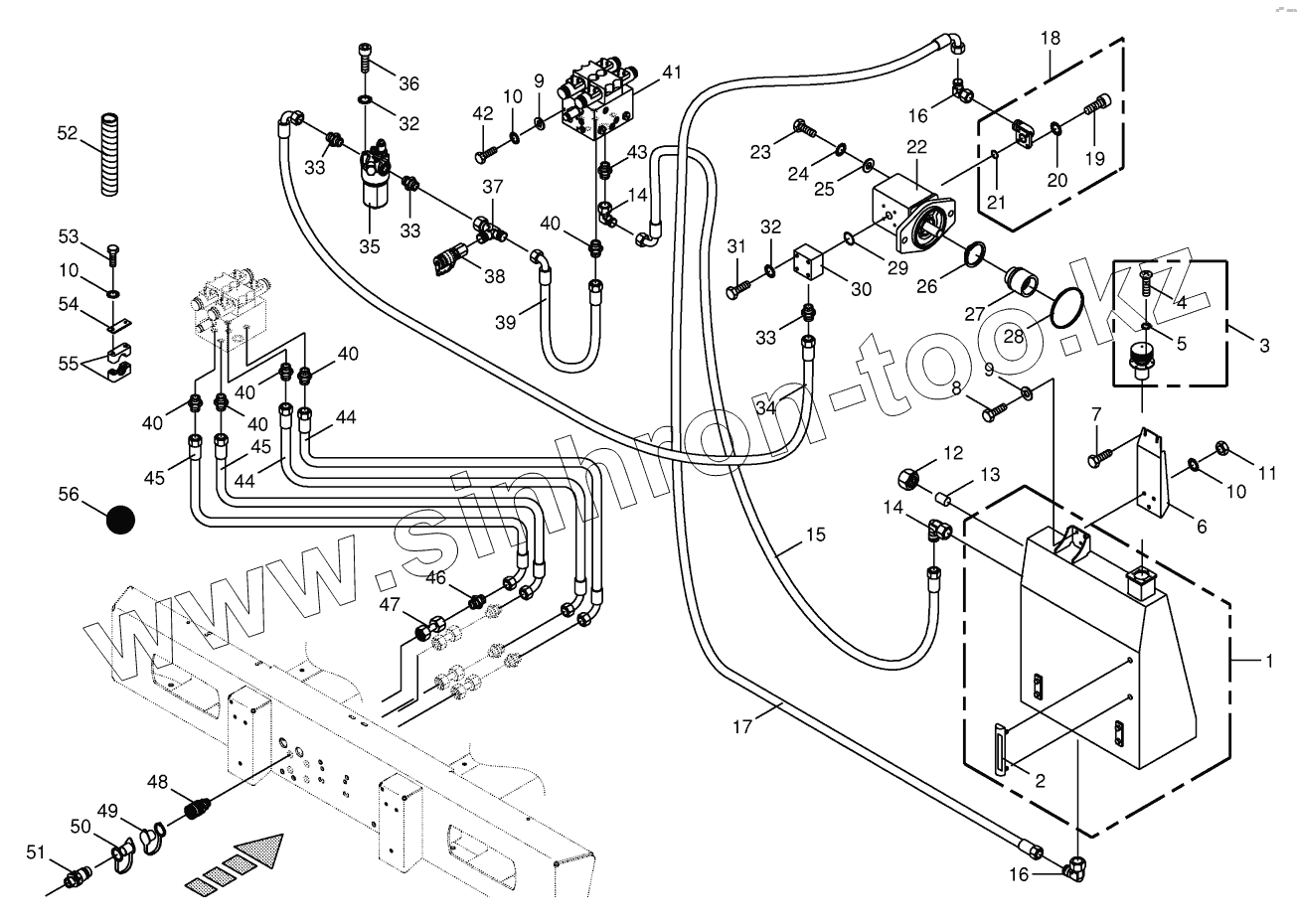

Каталог запасных частей к технике: KRONE BiG X 500. Hydraulics - additive connection back
27 004 028 0
00 919 731 0
90 001 279 0
27 010 484 0
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
39
40
40
40
40
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27 004 028 0 | 27 004 028 0 | Contamination indicator | |
| 00 919 731 0 | 00 919 731 0 | Filter element | |
| 90 001 279 0 | 90 001 279 0 | O-ring | |
| 27 010 484 0 | 27 010 484 0 | Gasket ring | |
| 1 | 20 023 035 0 | Additional oil tank | |
| 2 | 00 940 029 1 | Oil level indicator | |
| 3 | 00 219 169 0 | Filler neck -incl. filter | |
| 4 | 00 904 769 0 | Fillister head screw | |
| 5 | 00 937 000 0 | O-ring | |
| 6 | 20 023 564 0 | Support | |
| 7 | 00 900 200 0 | Hex head bolt | |
| 8 | 00 900 636 0 | Hex head bolt | |
| 9 | 00 910 414 0 | Washer | |
| 10 | 00 909 909 1 | Detent edged washer | |
| 11 | 00 908 212 0 | Hex nut | |
| 12 | 00 920 805 0 | Nozzle disc cap | |
| 13 | 00 919 301 0 | Locking cone w. O-ring | |
| 14 | 00 920 822 0 | Angle lug | |
| 15 | 00 919 794 0 | High pressure hose line | |
| 16 | 00 920 823 0 | Lug | |
| 17 | 27 004 010 0 | High pressure hose line | |
| 18 | 00 919 758 0 | Flange connection | |
| 19 | 00 903 077 1 | Allen screw | |
| 19 | 00 903 084 0 | Allen screw | |
| 20 | 00 909 903 0 | Detent edged washer | |
| 21 | 27 000 988 0 | O-ring | |
| 22 | 27 002 004 0 | Pump | |
| 23 | 00 900 656 0 | Hex head bolt | |
| 24 | 00 910 506 1 | Washer | |
| 25 | 00 909 910 1 | Detent edged washer | |
| 26 | 00 911 510 0 | Circlip | |
| 27 | 20 026 936 0 | Adapter | |
| 28 | 00 937 611 1 | O-ring | |
| 29 | 00 937 505 0 | O-ring | |
| 30 | 00 228 660 1 | Connecting flange | |
| 31 | 00 901 046 1 | Hex head bolt | |
| 32 | 00 909 908 1 | Detent edged washer | |
| 33 | 00 921 174 1 | Male connector | |
| 34 | 00 920 116 0 | High pressure hose line | |
| 35 | 27 004 026 0 | High pressure filter -cpl. | |
| 36 | 00 903 077 1 | Allen screw | |
| 37 | 00 921 238 0 | Adjustable L connection | |
| 38 | 00 919 969 0 | T-connector | |
| 39 | 27 001 157 0 | High pressure hose line | |
| 40 | 00 921 179 2 | Male connector | |
| 41 | 27 000 264 0 | Diverter valve bloc | |
| 42 | 00 900 634 0 | Hex head bolt | |
| 43 | 00 919 657 1 | Male connector | |
| 44 | 00 921 549 0 | High pressure hose line | |
| 45 | 27 002 009 0 | High pressure hose line | |
| 46 | 00 921 170 0 | Connector | |
| 47 | 00 230 747 0 | Double nipple | |
| 48 | 27 000 266 0 | Sleeve | |
| 49 | 27 000 453 0 | Dust cap | |
| 50 | 27 000 454 0 | Dust cap -red | |
| 51 | 27 000 265 0 | Connector plug | |
| 52 | 00 940 478 0 | Spiral strip -Id.-no.= 1m | |
| 53 | 00 900 285 1 | Hex head bolt | |
| 54 | 00 925 130 0 | Cover plate | |
| 55 | 00 925 104 1 | Tube clamp -2 halves | |
| 56 | 00 926 029 1 | Oil -Id.-no.= 1ltr |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
