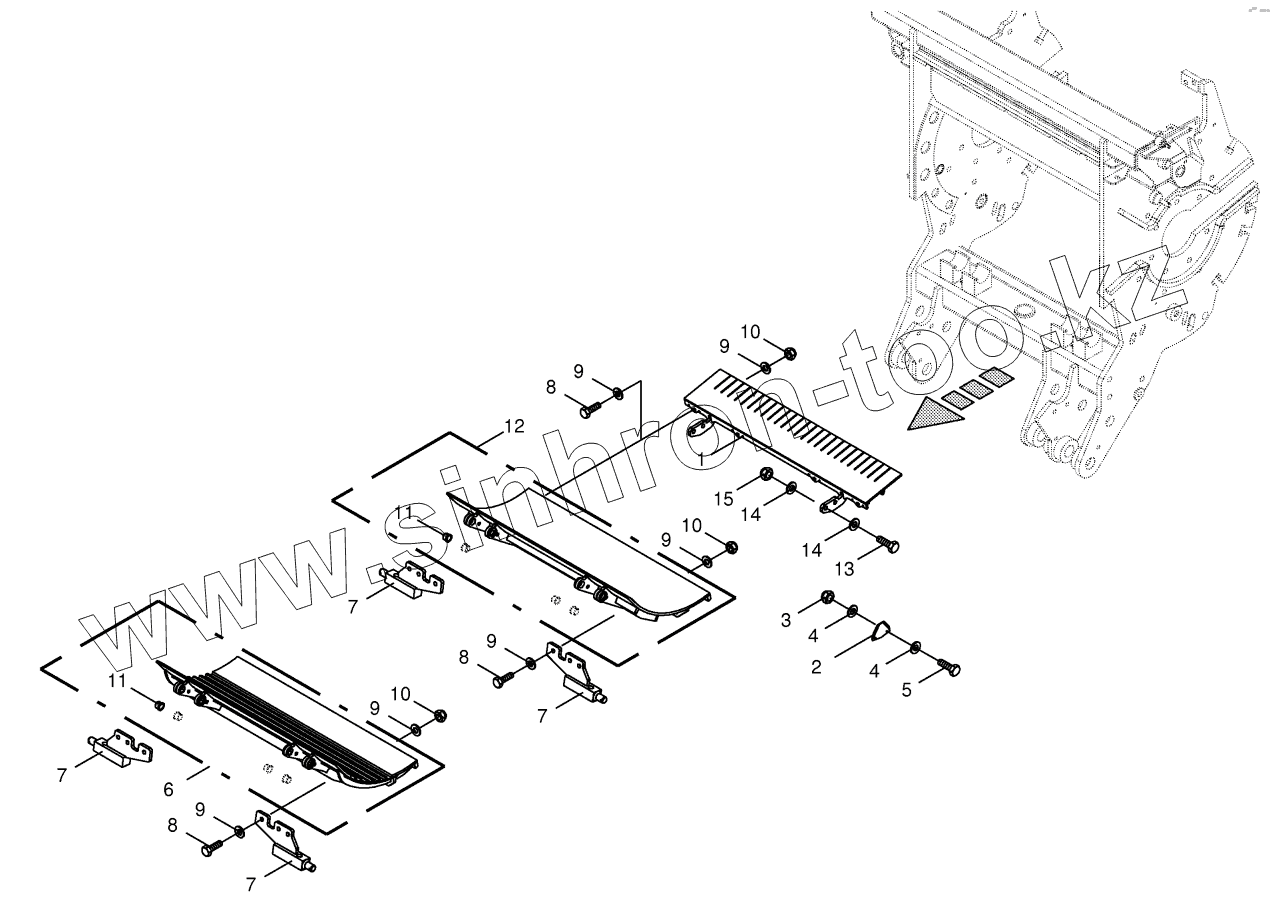

Каталог запасных частей к технике: KRONE BiG X 500. Husk / friction ground -spring-mounted

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
11
11
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 20 027 261 1 Husk comb spring-mounted
2 20 023 748 0 Knife blade
3 00 908 704 1 Locknut
4 00 910 411 1 Washer
5 00 900 608 0 Hex head bolt
6 20 027 278 3 Spring-mounted friction base with socket
7 20 027 173 0 Centring pivo
8 00 900 638 0 Hex head bolt
9 00 910 414 0 Washer
10 00 908 758 0 Locknut
11 90 002 038 0 Clamp bush
12 20 027 269 3 Spring-mounted drum base with sockets
13 00 900 658 0 Hex head bolt
14 00 910 506 1 Washer
15 00 908 701 0 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
