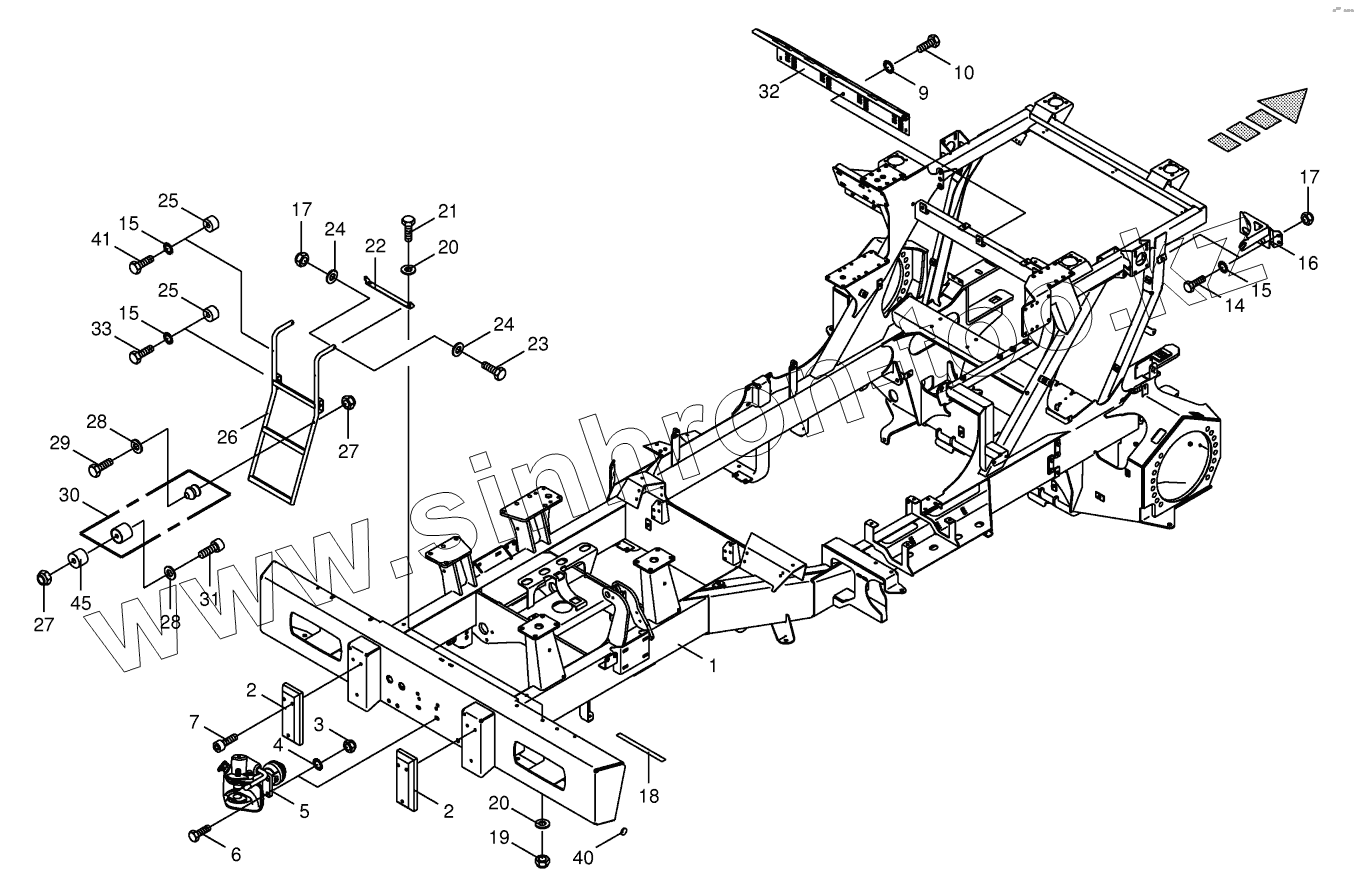

Каталог запасных частей к технике: KRONE BiG X 500. Frame / trailer hitch / ascending ladder

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

9

10

14

15

15

15

16

17

17

18

19

20

20

21

22

23

24

24

25

25

26

27

27

28

28

29

30

31

32

33

40

41

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 214 250 1		Main frame
2	00 924 229 0		Rubber pad
3	00 908 719 0		Locknut
4	00 909 912 1		Detent edged washer
5	27 006 643 0		Trailer hitch
6	00 900 678 0		Hex head bolt
7	00 903 145 2		Allen screw
9	00 909 908 1		Detent edged washer
10	00 900 612 0		Hex head bolt
14	00 900 636 0		Hex head bolt
15	00 909 909 1		Detent edged washer
16	20 024 726 0		Clutch support
17	00 908 758 0		Locknut
18	00 939 404 1		Locking tab
19	00 908 701 0		Locknut
20	00 910 609 0		Washer
21	00 900 657 0		Hex head bolt
22	00 217 871 1		Hinged bracket
23	00 901 434 0		Hex head bolt
24	00 910 414 0		Washer
25	27 001 528 0		Rubber pad
26	20 023 387 1		Ladder -back
27	00 908 704 1		Locknut
28	00 910 411 1		Washer
29	00 901 412 1		Hex head bolt
30	00 250 831 1		Clamp and buffer
31	00 903 017 1		Allen screw
32	00 360 098 2		Intermediate housing
33	00 900 632 0		Hex head bolt
40	00 938 860 0		Housing foot
41	00 900 638 0		Hex head bolt
45	00 286 446 0		Pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
