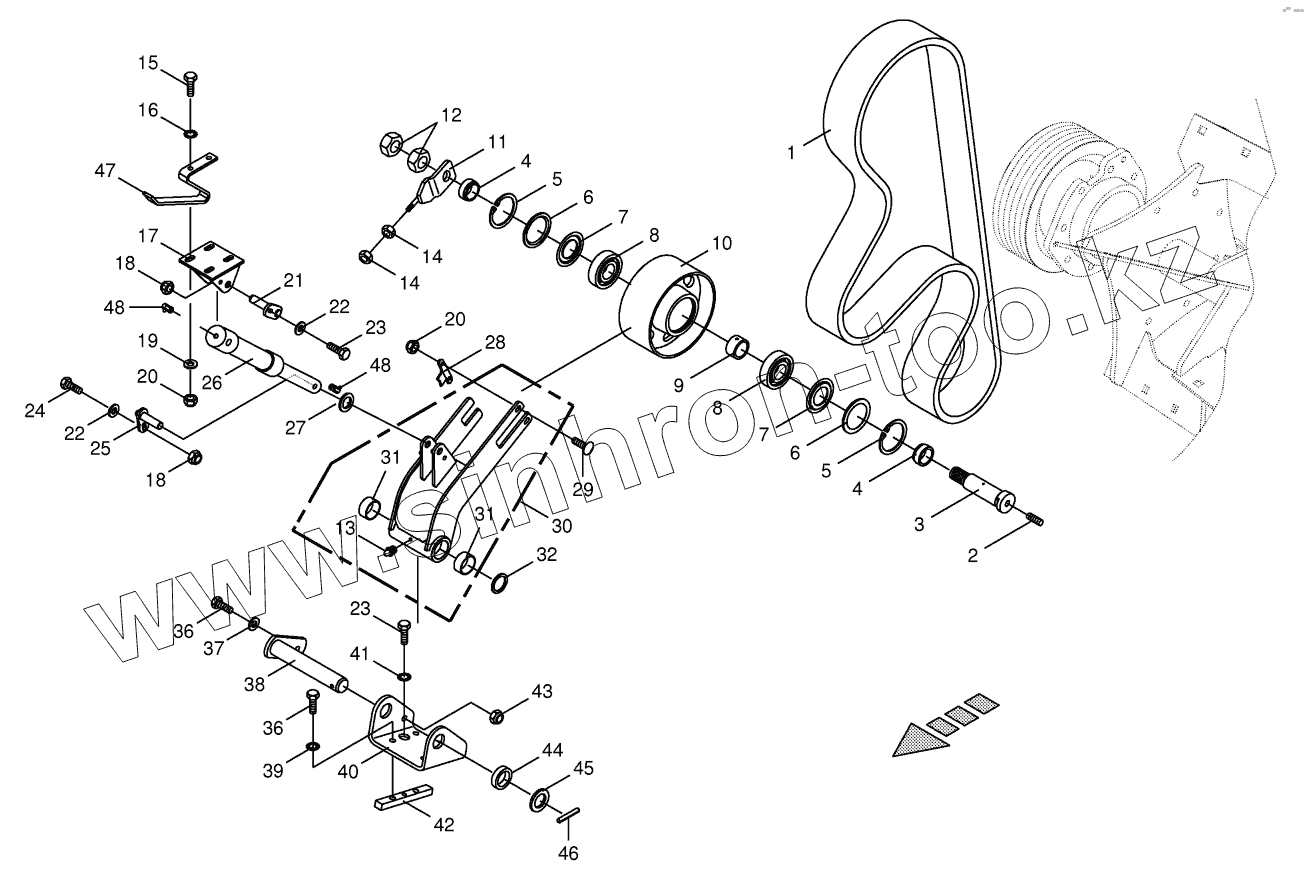

Каталог запасных частей к технике: KRONE BiG X 500. Cracker drive / tensioning device

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
27 003 406 0
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
32
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48
Позиция на иллюстрации Заводской номер детали Название детали
27 003 406 0 27 003 406 0 Sealing set
1 00 216 880 0 Power band
2 90 000 064 0 Threaded pin
3 00 224 440 4 Arbor
4 00 224 439 0 Bushing
5 00 911 673 0 Circlip
6 00 937 015 0 Nilos-ring
7 00 937 014 0 Nilos-Spacer ring
8 00 930 467 0 Grooved ball bearing
9 00 224 438 2 Bushing
10 00 224 209 3 Jockey pulley
11 00 216 412 0 Adjusting spindle
12 00 908 536 4 Hex nut
13 00 919 105 0 Grease niple
14 00 908 212 0 Hex nut
15 00 900 639 0 Hex head bolt
16 00 909 909 1 Detent edged washer
17 00 224 407 3 Cylinder mounting
18 00 908 706 0 Locknut
19 00 910 361 1 Washer
20 00 908 758 0 Locknut
21 00 217 954 1 Arbor
22 00 910 603 0 Washer
23 00 900 616 0 Hex head bolt
24 00 900 616 0 Hex head bolt
25 00 217 955 1 Arbor
26 27 001 370 0 Hydraulic cylinder
27 00 910 515 2 Washer
28 00 216 416 0 Support plate
29 00 904 731 2 Coach bolt
30 20 020 457 0 Rocker
31 00 935 332 0 Bearing bush
32 00 910 891 0 Shim ring
32 00 910 885 0 Shim ring
32 00 910 730 0 Supporting disc
36 00 900 657 0 Hex head bolt
37 00 910 506 1 Washer
38 00 250 310 6 Bolt
39 00 909 910 1 Detent edged washer
40 20 020 456 0 Rocker retainer
41 00 909 908 1 Detent edged washer
42 20 020 463 0 Thread block
43 00 908 701 0 Locknut
44 00 227 089 2 Bushing
45 00 910 661 1 Washer
46 00 912 717 2 Roll pin
47 20 022 855 1 Flap guide
48 00 919 107 0 Grease niple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
