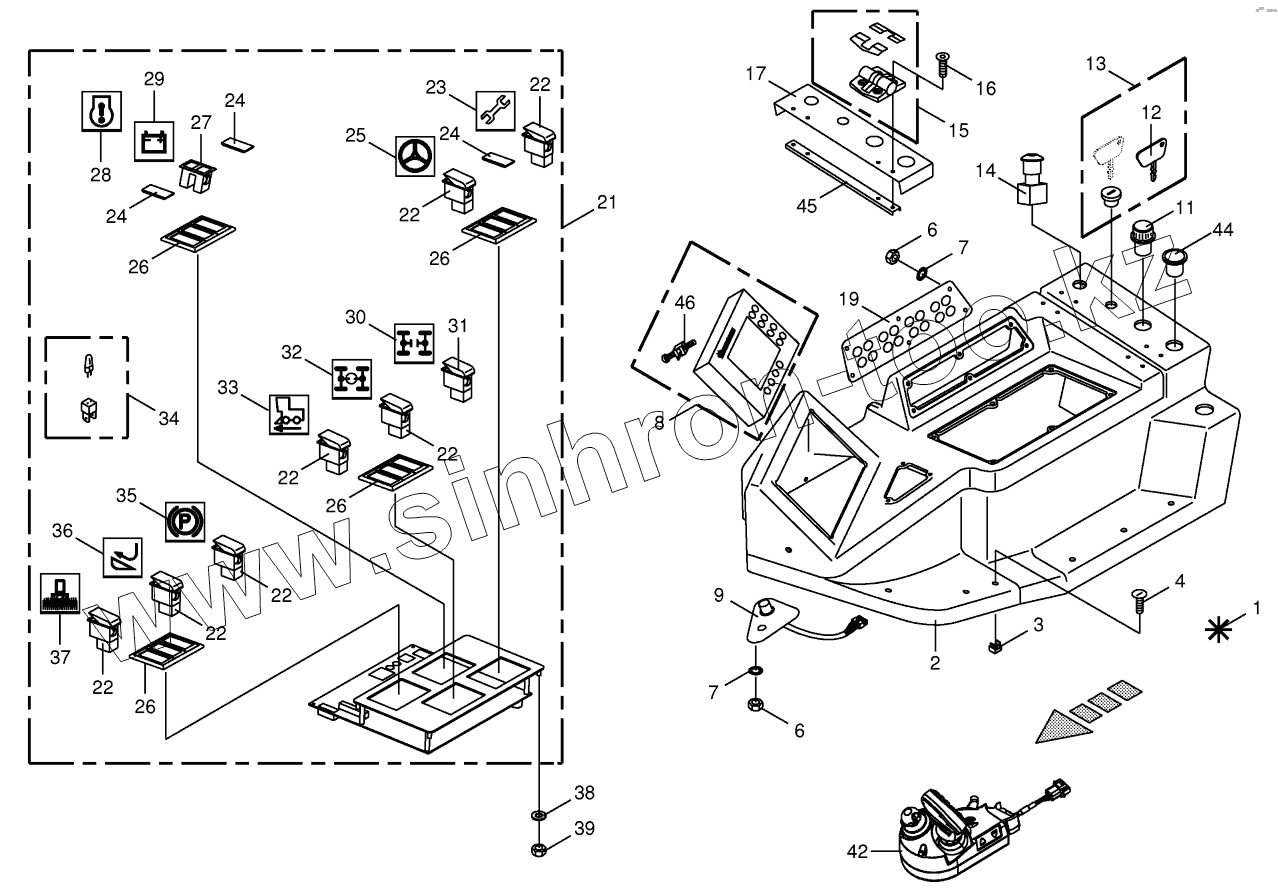

Каталог запасных частей к технике: KRONE BiG X 500. Control box mounting parts -top

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20 080 607 0
1
2
3
4
6
6
7
7
8
9
11
12
13
14
15
16
17
19
21
22
22
22
22
22
22
22
23
24
24
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
42
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
20 080 607 0 20 080 607 0 Battery
1 00 220 800 1 Control box -cpl.
2 00 220 830 1 Control box -top part headstock
3 00 909 547 0 Nut
4 90 000 036 0 Coach screw slot
6 00 908 207 1 Hex nut
7 00 910 031 0 Spring washer
8 20 080 317 0 Control terminal -incl. software
9 00 303 983 1 Incremental giver -with feeler
11 00 302 649 0 Cigar lighter
12 00 303 349 0 Ignition key
13 00 302 656 0 Ignition switch
14 20 082 216 0 Instantanequs cut-out switch
15 27 000 134 0 Hinge
16 00 904 769 0 Fillister head screw
17 20 020 312 0 Stiffener
19 00 303 982 0 Keypad -panel
21 20 080 304 0 Control unit -panel
22 00 302 703 0 Switch -6-pole
23 00 302 832 1 Switch symbol
24 00 302 653 0 Cover
25 00 302 833 1 Switch symbol -Autopilot
26 00 302 710 0 Frame
27 00 302 652 0 Indicator lamp -incl. bulb
28 00 302 820 1 Switch symbol
29 00 302 821 1 Switch symbol
30 00 302 819 1 Switch symbol
31 00 302 805 0 Switch
32 00 302 831 1 Switch symbol
33 00 302 817 2 Switch symbol
34 00 302 107 0 Lamp socket with bulb
35 00 302 818 1 Switch symbol
36 00 303 137 0 Switch symbol
37 00 302 814 1 Switch symbol
38 00 910 411 1 Washer
39 00 908 208 0 Hex nut
42 20 016 080 0 Multifunction lever w. SW
44 20 080 339 0 Cigar lighter - socket
45 20 022 090 0 Hinge strip
46 20 080 853 0 Fastening hook
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
