Каталог запасных частей к технике: KRONE BiG X 500. Control box / controls eletronic
20 080 800 3
20 080 800 3
90 000 031 0
00 924 061 0
20 080 318 0
1
2
3
4
5
6
9
9
10
10
12
12
12
15
16
16
17
18
18
19
19
20
20
20
21
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
33
33
33
33
33
33
33
33
34
34
34
35
35
36
36
38
39
40
41
41
42
42
43
43
44
45
46
47
48
49
49
49
49
50
51
52
53
54
55
56
57
58
59
60
60
61
61

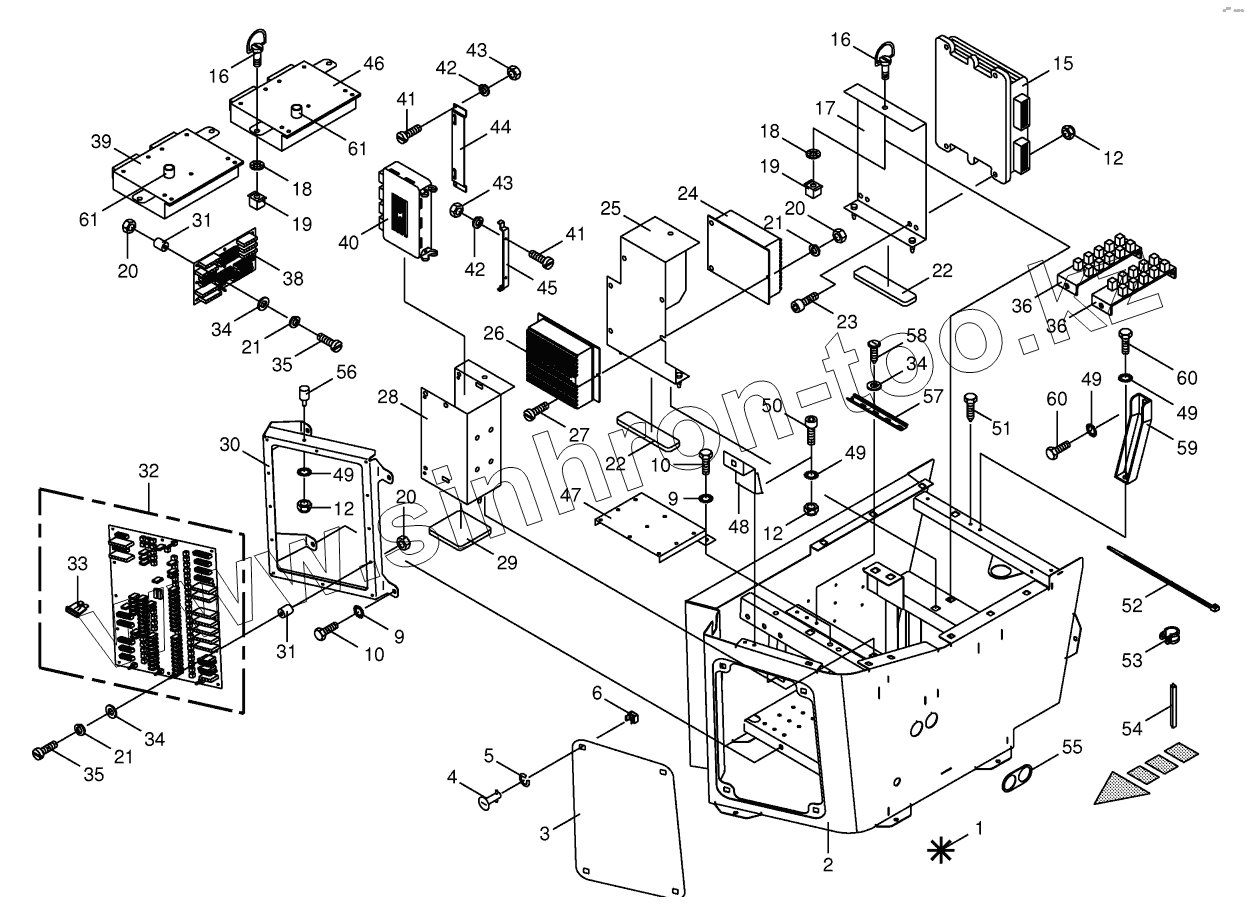

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 080 800 3 | 20 080 800 3 | ECU KMC 16bit 2ST 2008/39 | |
| 20 080 800 3 | 20 080 800 3 | ECU KMC 16bit 2ST 2008/39 | |
| 90 000 031 0 | 90 000 031 0 | Tube clip w. rubber | |
| 00 924 061 0 | 00 924 061 0 | Tube clip w. rubber | |
| 20 080 318 0 | 20 080 318 0 | GAL-module -incl. software | |
| 1 | 00 220 800 1 | Control box -cpl. | |
| 2 | 00 220 810 1 | Substructure -panel | |
| 3 | 00 220 825 0 | Maintenance door | |
| 4 | 27 000 074 0 | Locking spigot | |
| 5 | 27 000 076 0 | Retaining washer | |
| 6 | 27 000 075 0 | Cam-lock | |
| 9 | 00 909 908 1 | Detent edged washer | |
| 10 | 00 900 612 0 | Hex head bolt | |
| 12 | 00 908 704 1 | Locknut | |
| 15 | 20 080 316 0 | Travel control -incl. software | |
| 16 | 27 000 131 0 | Quick coupler | |
| 17 | 00 220 811 0 | Retainer | |
| 18 | 27 000 132 0 | Circlip | |
| 19 | 27 000 133 0 | Quick coupler | |
| 20 | 00 908 006 1 | Hex nut | |
| 21 | 00 910 001 0 | Spring washer | |
| 22 | 20 020 319 0 | Mat -Rubber | |
| 23 | 00 903 043 1 | Allen screw | |
| 24 | 20 080 309 0 | Automatic pilot -incl. software | |
| 25 | 00 220 813 0 | Retainer | |
| 26 | 00 303 988 0 | Diom exit-module | |
| 27 | 00 903 424 0 | Allen screw | |
| 28 | 00 220 820 1 | Retainer | |
| 29 | 20 020 318 0 | Mat -Rubber | |
| 30 | 00 220 804 0 | Metal sheet | |
| 31 | 00 924 202 0 | Rubber pad | |
| 32 | 00 303 965 3 | Circuit board -cpl. | |
| 33 | 00 302 196 0 | Flat fuse | |
| 33 | 00 301 856 0 | Flat fuse | |
| 33 | 00 302 076 0 | Flat fuse | |
| 33 | 00 301 977 0 | Flat fuse | |
| 33 | 00 303 198 0 | Flat fuse | |
| 33 | 00 303 201 0 | Flat fuse | |
| 33 | 00 302 074 0 | Flat fuse | |
| 33 | 00 302 194 0 | Flat fuse | |
| 34 | 00 910 325 0 | Washer | |
| 35 | 00 903 422 0 | Allen screw | |
| 36 | 20 080 336 0 | Distributor circuit board -CAN | |
| 38 | 20 080 011 1 | Potential distributor circuit board | |
| 39 | 20 081 735 1 | ECU KMC + SW BiG X KMC2 | |
| 40 | 20 080 141 0 | Motor-regulator | |
| 41 | 00 903 652 0 | Allen screw | |
| 42 | 00 910 031 0 | Spring washer | |
| 43 | 00 908 207 1 | Hex nut | |
| 44 | 00 302 583 0 | Bracket | |
| 45 | 00 302 584 0 | Bracket | |
| 46 | 20 081 734 1 | ECU KMC + SW BiG X KMC3 | |
| 47 | 20 021 615 0 | Holding plate | |
| 48 | 20 021 614 0 | Supporting angle | |
| 49 | 00 909 906 1 | Detent edged washer | |
| 50 | 00 903 043 1 | Allen screw | |
| 51 | 00 906 948 0 | Self-tapping screw | |
| 52 | 00 922 671 1 | Cable band | |
| 53 | 00 924 010 0 | Tube clip w. rubber | |
| 54 | 00 925 156 0 | Edge protection -Id.-no.= 1m -black | |
| 55 | 20 021 617 0 | Packing strip | |
| 56 | 27 001 206 0 | Rubber pad | |
| 57 | 20 022 859 0 | Top hat rail | |
| 58 | 00 906 811 0 | Slotted pan head screw | |
| 59 | 20 023 657 0 | Strut | |
| 60 | 00 900 606 0 | Hex head bolt | |
| 61 | 00 303 401 0 | Battery |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
