Каталог запасных частей к технике: KRONE BiG X 500. Angle sensor- Pivoting frame

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

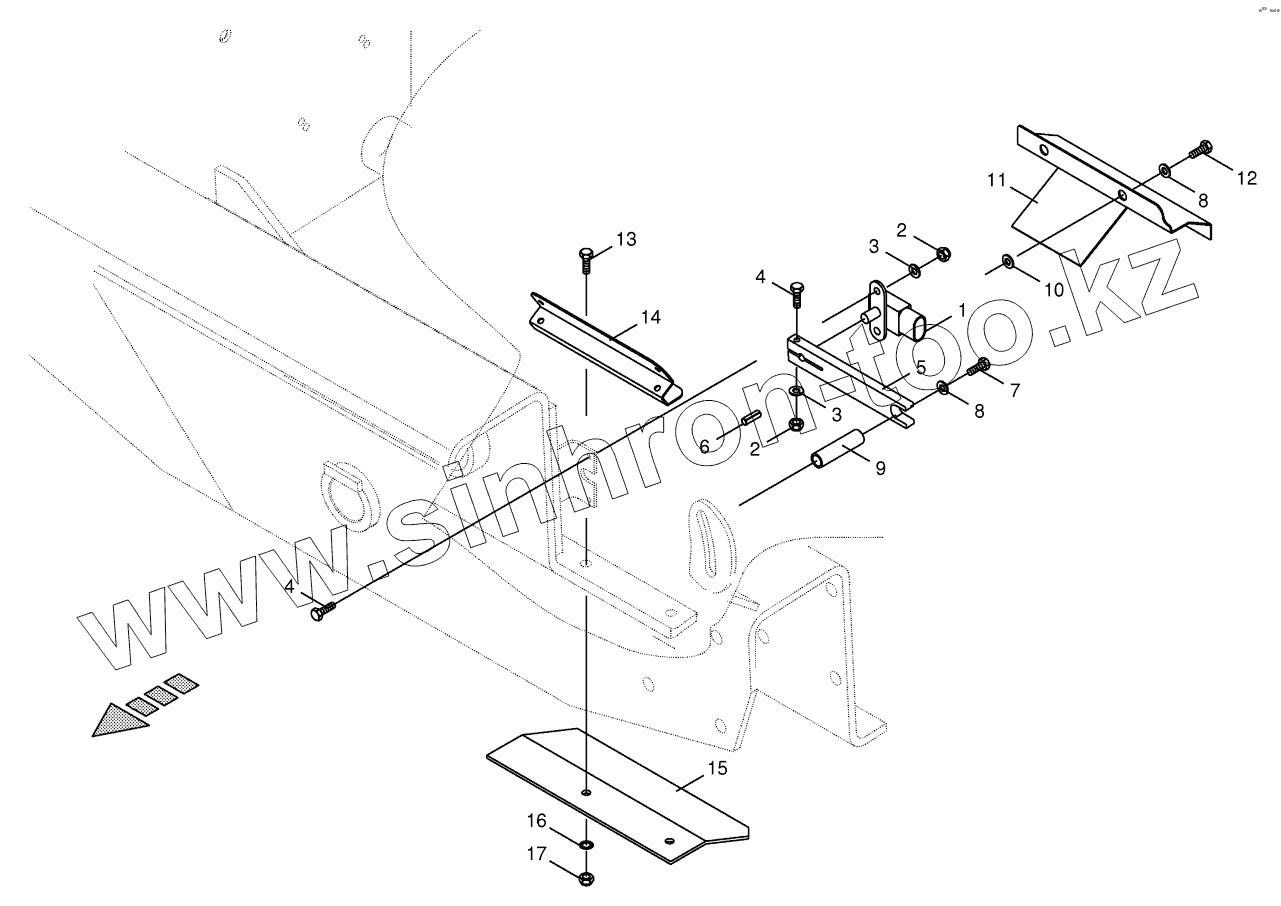

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 303 146 0		Hall sensor
2	00 908 006 1		Hex nut
3	00 910 325 0		Washer
4	00 900 246 0		Hex head bolt
5	00 217 496 2		Lever
6	00 912 544 0		Roll pin
7	00 901 008 1		Hex head bolt
8	00 910 414 0		Washer
9	00 217 497 1		Bushing
10	00 910 361 1		Washer
11	20 022 659 0		Cover plate
12	00 900 638 0		Hex head bolt
13	00 900 616 0		Hex head bolt
14	00 215 865 1		Cable guard
15	00 215 594 0		Guard plate
16	00 909 908 1		Detent edged washer
17	00 908 706 0		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
