Каталог запасных частей к технике: KRONE BIG-X-500. Camera surveillance/Rear view mirror

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

15

16

17

18

19

19

20

21

21

22

22

23

23

24

25

26

27

28

29

30

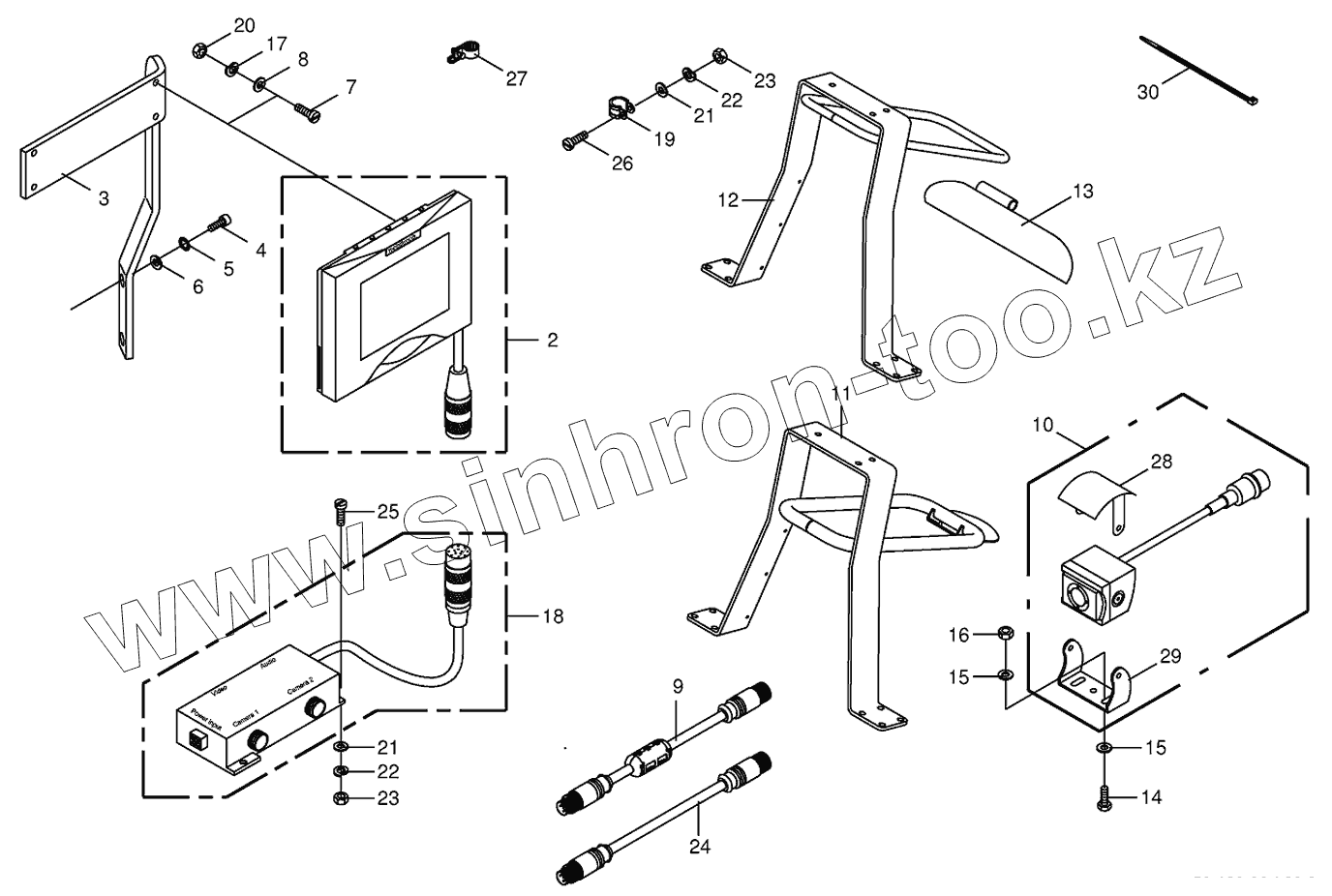

Позиция на иллюстрации	Заводской номер детали		Название детали
200818320	200818320		Extension-2nd camera
200815400	200815400		Assembly kit
200815370	200815370		Gasket
2	200807002		LCD Monitor colour Waeco
3	002206241		Bracket
4	009030751		Allen screw
5	009099030		Detent edged washer
6	009104130		Washer
7	009034240		Allen screw
8	009103250		Washer
9	200812081		Cable
9	200818310		Cable-2nd camera
10	200808420		Colour video camera
11	002130960		Emission uptake-Camera
12	200202430		Emission uptake-Mirror
13	009385040		Rear view mirror
14	009006080		Hex head bolt
15	009099061		Detent edged washer
16	009082080		Hex nut
17	009100010		Spring washer
18	200806990		Connection box
19	009240080		Tube clip w. rubber
19	009240170		Tube clip w. rubber
20	009080061		Hex nut
21	009105001		Washer
22	009100310		Spring washer
23	009082071		Hex nut
24	200807940		Wiring harness-optional
25	009036520		Allen screw
26	009037471		Allen screw
27	009240690		Screwless corrugatend tube
28	200815420		Cover
29	200815410		Support -Camera
30	009226740		Cable band

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
