Каталог запасных частей к технике: KRONE BIG-X-500. Rope winch/Installation car

Тип техники

Марка

Модель

Схема

1

3

4

4

5

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

14

15

17

18

19

19

19

20

21

22

23

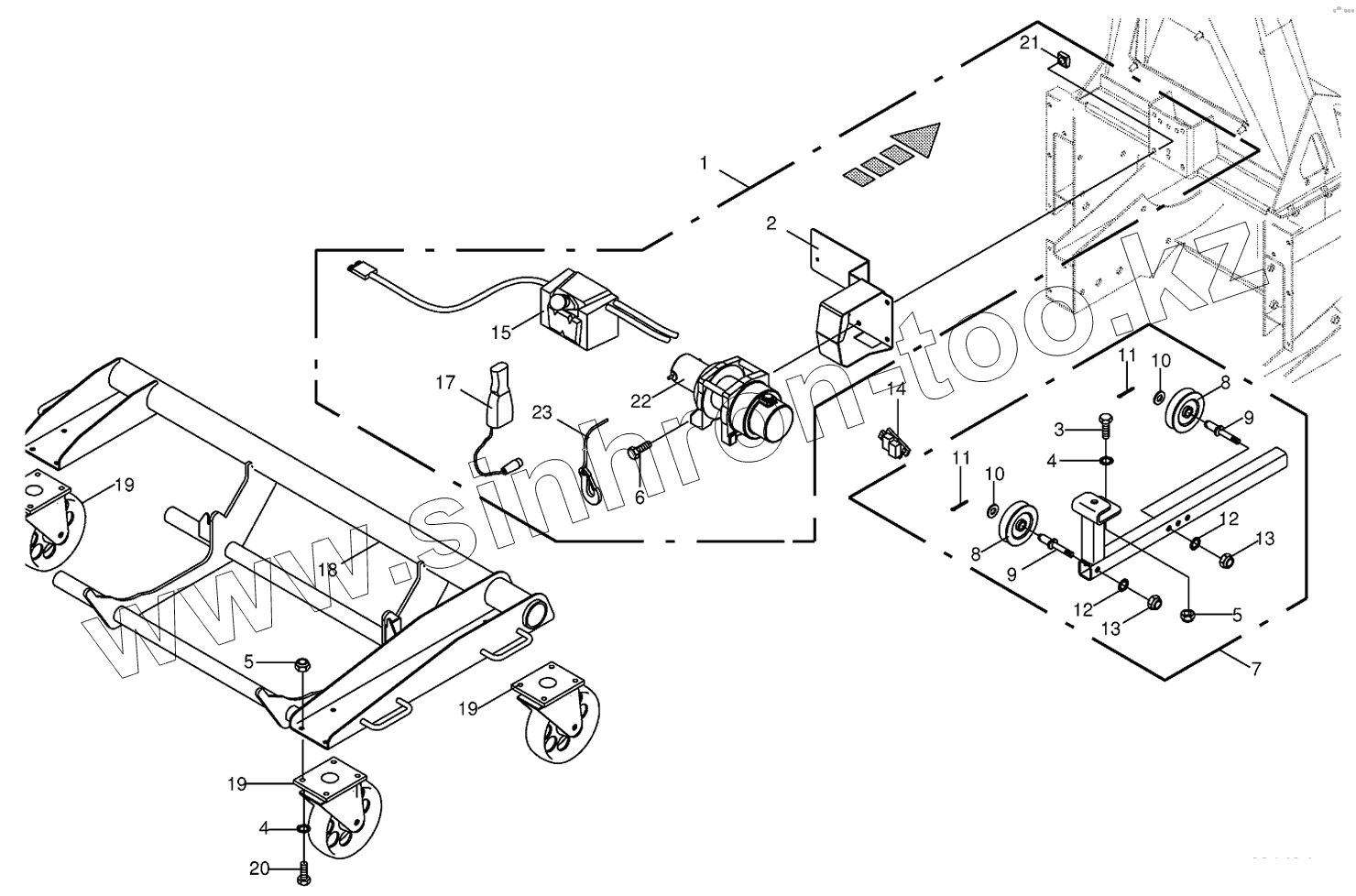

Позиция на иллюстрации	Заводской номер детали		Название детали
1	270062890		Rope winch
3	009006360		Hex head bolt
4	009099091		Detent edged washer
5	009087580		Locknut
6	900014750		Hex head bolt
7	003509154		Rope guide-cpl.
8	003509641		Rope pulley
9	003509710		Pin
10	009103031		Washer
11	009120661		Cotter pin
12	009099101		Detent edged washer
13	009087010		Locknut
14	003036940		Protection
15	270063560		Relay-housing -incl. relay
17	270063570		Remote control w. cable
18	002225003		Frame
19	002215901		Roller
20	009006370		Hex head bolt
21	900014760		Square nut
22	270063550		Rope winch
23	270065070		Steel wire rope

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
