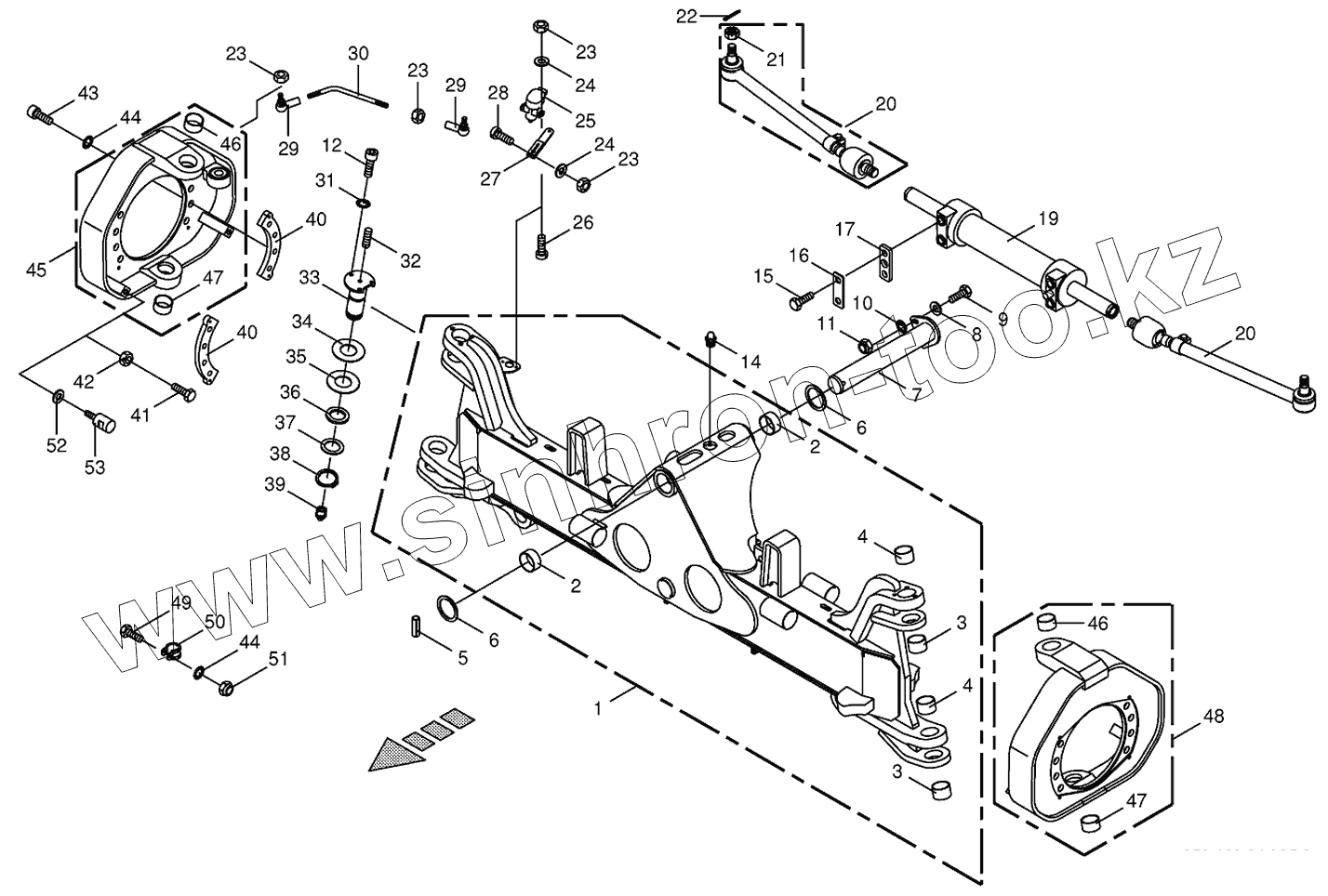

Каталог запасных частей к технике: KRONE BIG-X-500. Steering axle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
6
6
7
8
9
10
11
12
12
14
15
16
17
19
20
20
21
22
23
23
23
23
24
24
25
26
27
28
29
29
30
31
32
33
33
34
35
36
37
37
38
39
40
40
41
42
43
44
44
45
46
46
47
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
270071560 270071560 Sealing set
1 200234551 Steered axle carrier
2 009353310 Bearing bush
3 009353451 Bearing bush
4 900001200 Bearing bush
5 009127520 Roll pin
6 009110040 Shim ring
6 009110051 Shim ring
7 002218773 Retention bolt
8 009103200 Washer
9 009014510 Hex head bolt
10 009099101 Detent edged washer
11 009087010 Locknut
12 009031051 Allen screw
12 009031082 Allen screw
14 009191050 Grease niple
15 009003821 Hex head bolt
16 200220740 Locking plate
17 002199371 Double roller
19 270012390 Steering cylinder
20 200205311 Axial tie rod
21 009089270 Castellated nut
22 009120891 Cotter pin
23 009082071 Hex nut
24 009105001 Washer
25 200804350 Sensor-2-pole
26 009037471 Allen screw
27 002178051 Lever
28 009036610 Allen screw
29 009271140 Link
30 200229120 Coupler
31 009099070 Detent edged washer
32 900000640 Threaded pin
33 200218020 Retention bolt-top
33 200218030 Retention bolt-below
34 200204870 Approach disc
35 002133341 Approach disc
36 200218040 End plate
37 009109030 Shim ring
37 009109040 Shim ring
38 009115540 Circlip
39 009191070 Grease niple
40 002130980 Screw-on strip
41 009003491 Hex head bolt
42 009082200 Hex nut
43 009030791 Allen screw
44 009099081 Detent edged washer
45 200234560 Journal-right
46 002194390 Bearing bush
47 900001190 Bearing bush
48 200234570 Journal-left
49 009002140 Hex head bolt
50 009240610 Tube clip w. rubber
51 009087060 Locknut
52 009103620 Washer
53 200228570 Steering limitation-optional
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
