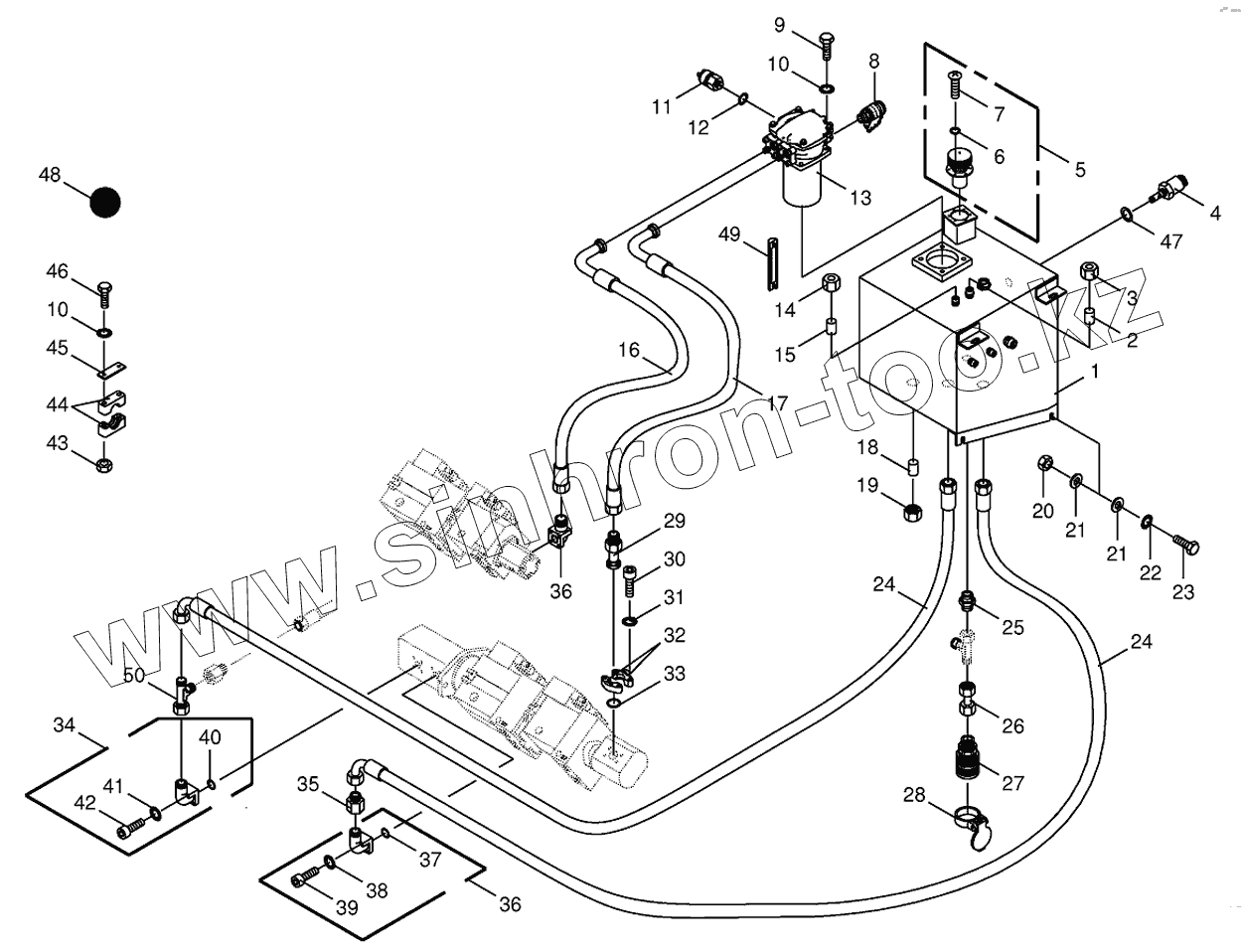

Каталог запасных частей к технике: KRONE BIG-X-500. Hydraulic tank/suction lines

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
42
42
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
270001060 270001060 Repairing sets
270001120 270001120 Filter
1 200202220 Hydraulic tank
2 009208581 Locking cone w. O-ring
3 009211820 Nozzle disc cap
4 003025100 Levelling switch
5 002191690 Filler neck
6 009370000 O-ring
7 009047690 Fillister head screw
8 009193600 Connector f.mini-test equipm.
9 009006370 Hex head bolt
10 009099091 Detent edged washer
11 002297100 Pressure switch
12 009377161 Gasket ring
13 270001110 Return-suction filter
14 009210430 Nozzle disc cap
15 009199130 Locking cone w. O-ring
16 009198600 High pressure hose line
17 270039360 High pressure hose line
18 009193010 Locking cone w. O-ring
19 009208050 Nozzle disc cap
20 009082150 Hex nut
21 009105061 Washer
22 009099101 Detent edged washer
23 009006560 Hex head bolt
24 009198590 High pressure hose line
25 009210622 Male connector
26 002307440 Double nipple
27 009211312 Sleeve
28 009199940 Cover-red
29 270000720 SAE-flange adapter
30 009031091 Allen screw
31 009099070 Detent edged washer
32 009193651 SAE-flange section-2 halves
33 009376460 O-ring
34 009197570 Flange connection
35 009196600 Reducer fitting
36 009197580 Flange connection
37 270009880 O-ring
38 009099030 Detent edged washer
39 009016700 Allen screw
39 009030771 Allen screw
40 009376280 O-ring
41 009099061 Detent edged washer
42 009030451 Allen screw
42 009030512 Allen screw
43 009082120 Hex nut
44 009251060 Tube clamp-2 halves
45 009251251 Cover plate
46 009014380 Hex head bolt
47 009377171 Gasket ring
48 009260291 Oil-Id.-no.= 1ltr
49 009400291 Oil level indicator
50 009208270 Adjustable L connection
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
