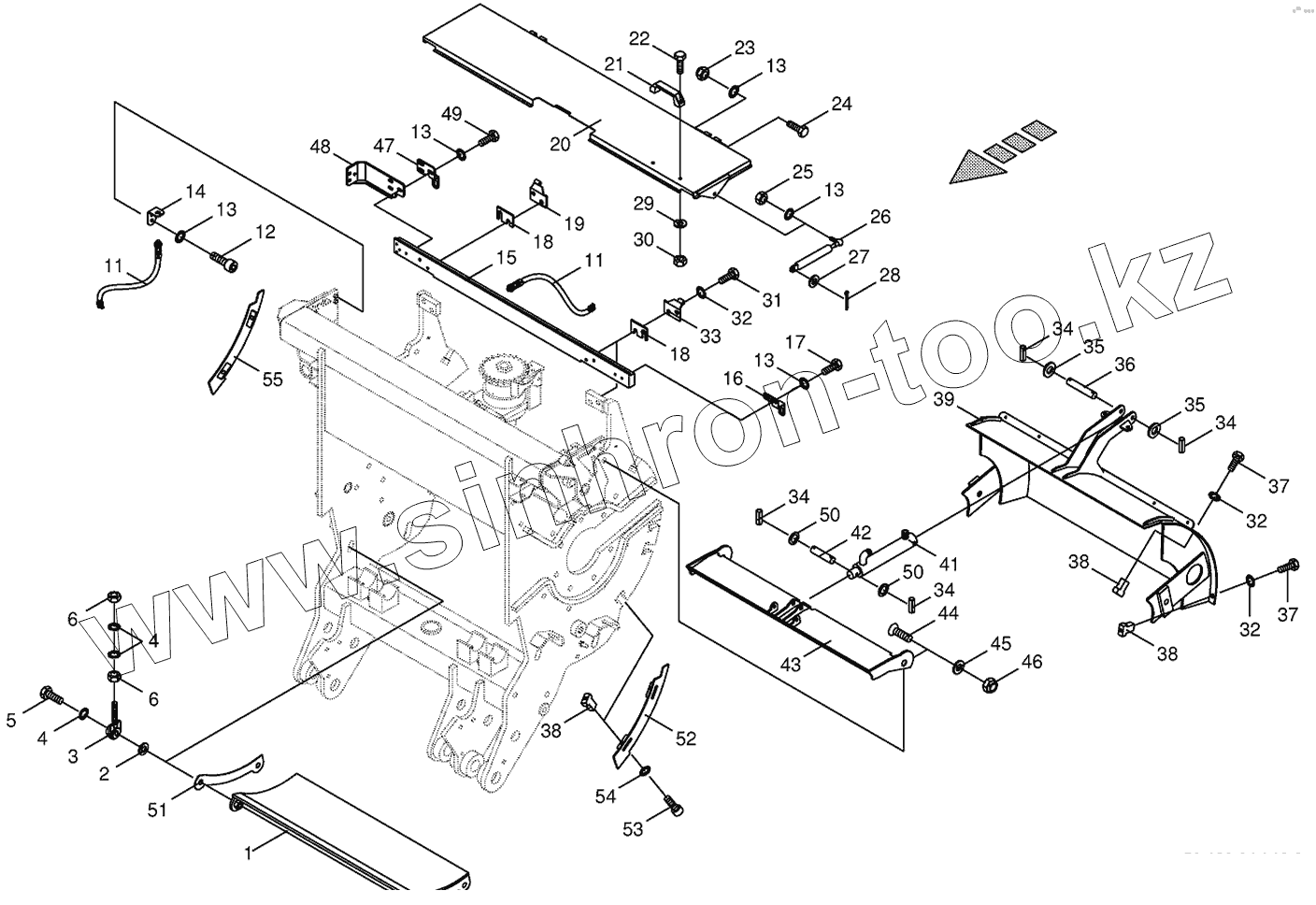

Каталог запасных частей к технике: KRONE BIG-X-500. Chopping drum support-mounting parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
11
11
12
13
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
34
34
34
35
35
36
37
37
38
38
38
39
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали
270034060 270034060 Sealing set
1 200203993 Drum base
2 009106450 Washer
3 002153410 Tensioning element
4 009099121 Detent edged washer
5 900005080 Hex head bolt
6 009082200 Hex nut
11 003024091 Namursensor
12 009030731 Allen screw
13 009099081 Detent edged washer
14 200216870 Sensor support
15 200233460 Guide rail
16 200233450 Sensor support-left
17 009006160 Hex head bolt
18 200203860 Enclosure
19 002154160 Flap support-right
20 002154590 Flap
21 009249150 Hand grip
22 009006080 Hex head bolt
23 009087060 Locknut
24 009010081 Hex head bolt
25 009082100 Hex nut
26 009386960 Gas spring
27 009104130 Washer
28 009120461 Cotter pin
29 009104111 Washer
30 009082080 Hex nut
31 009006580 Hex head bolt
32 009099101 Detent edged washer
33 002154130 Flap support-left
34 009125622 Roll pin
35 009105061 Washer
36 002154550 Pin
37 009014540 Hex head bolt
38 200245090 Threaded piece
39 002153460 Cover
41 270012670 Hydraulic cylinder
42 002154540 Pin
43 002154482 Grinding flap
44 900001110 Countersunkscrew
45 009103030 Washer
46 009087190 Locknut
47 200233440 Sensor support-right
48 200237270 Adjuster support
49 009006170 Hex head bolt
50 009108030 Shim ring
51 200245190 Filler plate
52 200245140 Sealing plate-left
53 009031421 Allen screw
54 009099110 Detent edged washer
55 200245110 Sealing plate-right
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
