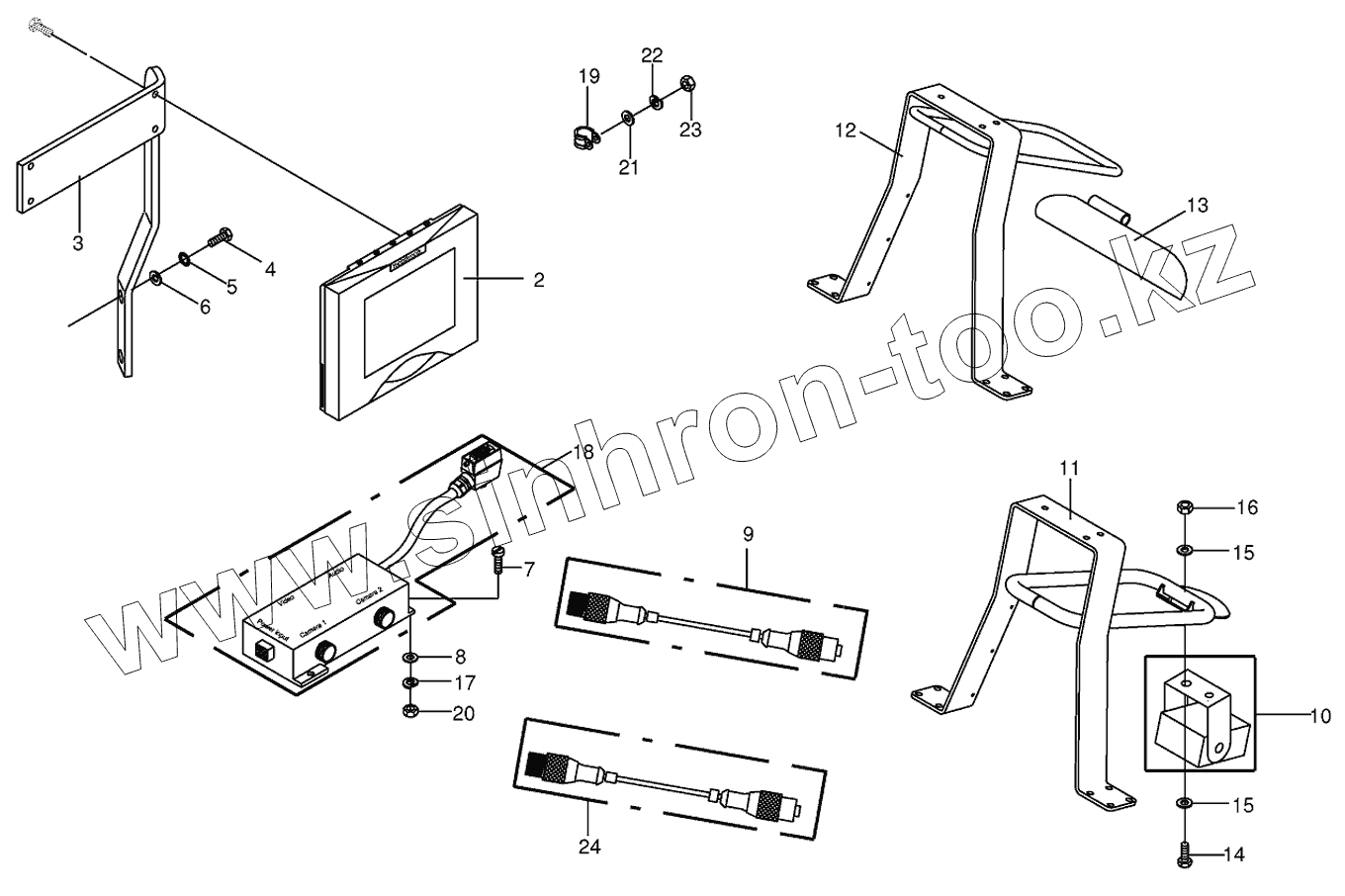

Каталог запасных частей к технике: KRONE BIG-X-500. Camera surveillance/Rear view mirror

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
2	003038190		Display color
3	002206241		Bracket
4	009030751		Allen screw
5	009099030		Detent edged washer
6	009104130		Washer
7	009034240		Allen screw
8	009103250		Washer
9	003038151		Wiring harness
10	003038180		Black/white-video camera
11	002130960		Emission uptake-Camera
12	200202430		Emission uptake-Mirror
13	009385040		Rear view mirror
14	009006080		Hex head bolt
15	009099061		Detent edged washer
16	009082080		Hex nut
17	009100010		Spring washer
18	003038170		Connection box
19	009240170		Tube clip w. rubber
20	009080061		Hex nut
21	009105001		Washer
22	009100310		Spring washer
23	009082071		Hex nut
24	003038161		Wiring harness-2nd camera
24	200807940		Wiring harness-optional

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
