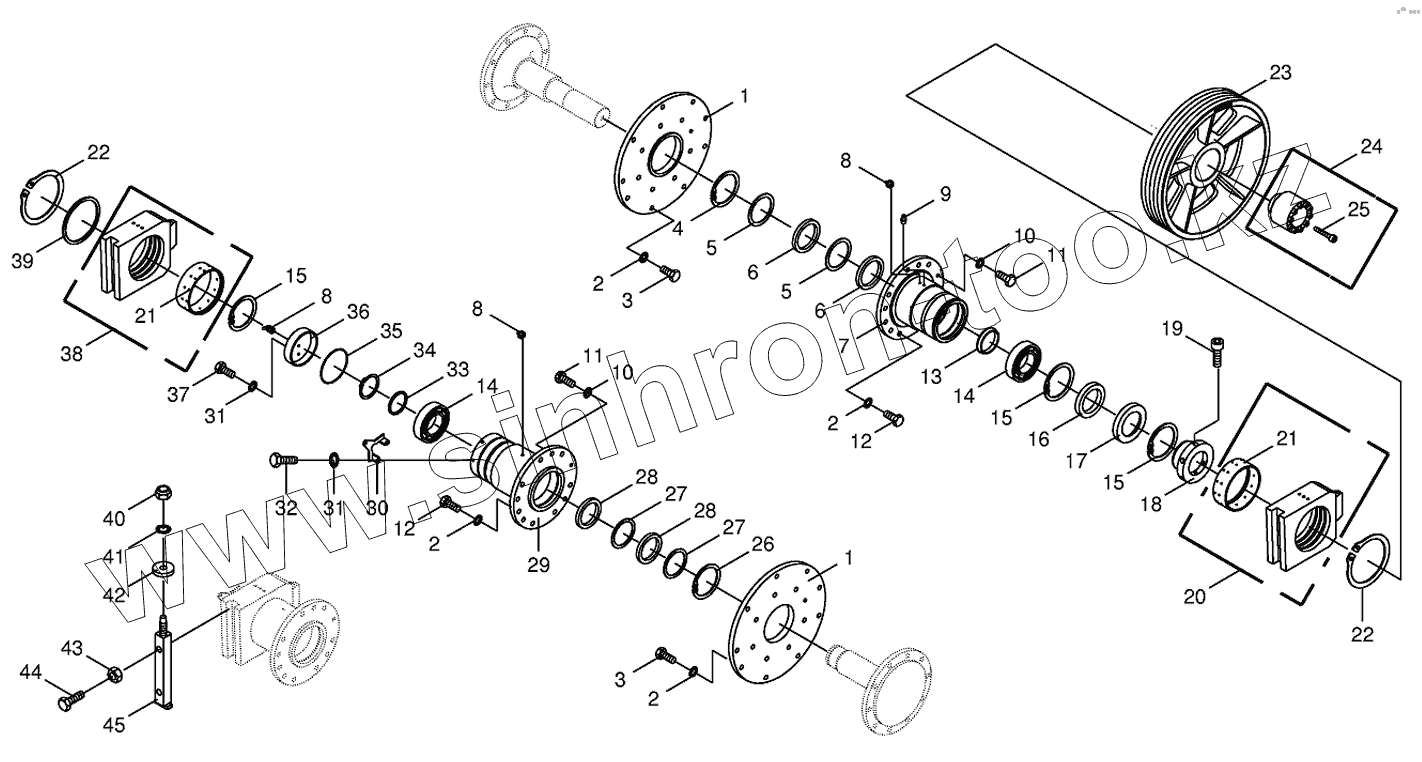

Каталог запасных частей к технике: KRONE BIG-X-500. Chopping drum bearing/counter bearing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
5
5
6
6
7
8
8
8
9
10
10
11
11
12
12
13
14
14
15
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 002154810 Threaded ring
2 009099121 Detent edged washer
3 009006750 Hex head bolt
4 009116940 Circlip
5 002142800 Intermediate ring
6 009360670 Radial-shaft sealing ring
7 002142790 Bearing housing-left
8 009191060 Grease niple
9 009191050 Grease niple
10 009099101 Detent edged washer
11 009003021 Hex head bolt
12 009011321 Hex head bolt
13 002142810 Thrust ring
14 009319200 Pendular roller bearing
15 009116960 Circlip
16 009519120 Radial-shaft sealing ring
17 200203760 Gasket ring guard
18 002142820 Sliding ring
19 009030731 Allen screw
20 002142830 Frame bearing-left
21 200203750 Bearing bush
22 009115330 Circlip
23 200201210 V-belt pulley
24 009404950 Cone-type tensioner-69 Nm
25 900001350 Allen screw
26 009116910 Circlip
27 002241282 Intermediate washer
28 009360610 Radial-shaft sealing ring
29 002154830 Bearing housing
30 002142160 Strap
31 009099081 Detent edged washer
32 009006140 Hex head bolt
33 002240301 Supporting disc
34 009115700 Circlip
35 009375340 O-ring
36 002240282 Cover
37 009006100 Hex head bolt
38 002142140 Frame bearing-right
39 002241340 Supporting disc
40 009087210 Locknut
41 009099131 Detent edged washer
42 002143310 End plate
43 009082250 Hex nut
44 009003821 Hex head bolt
45 002143270 Counter bearing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
