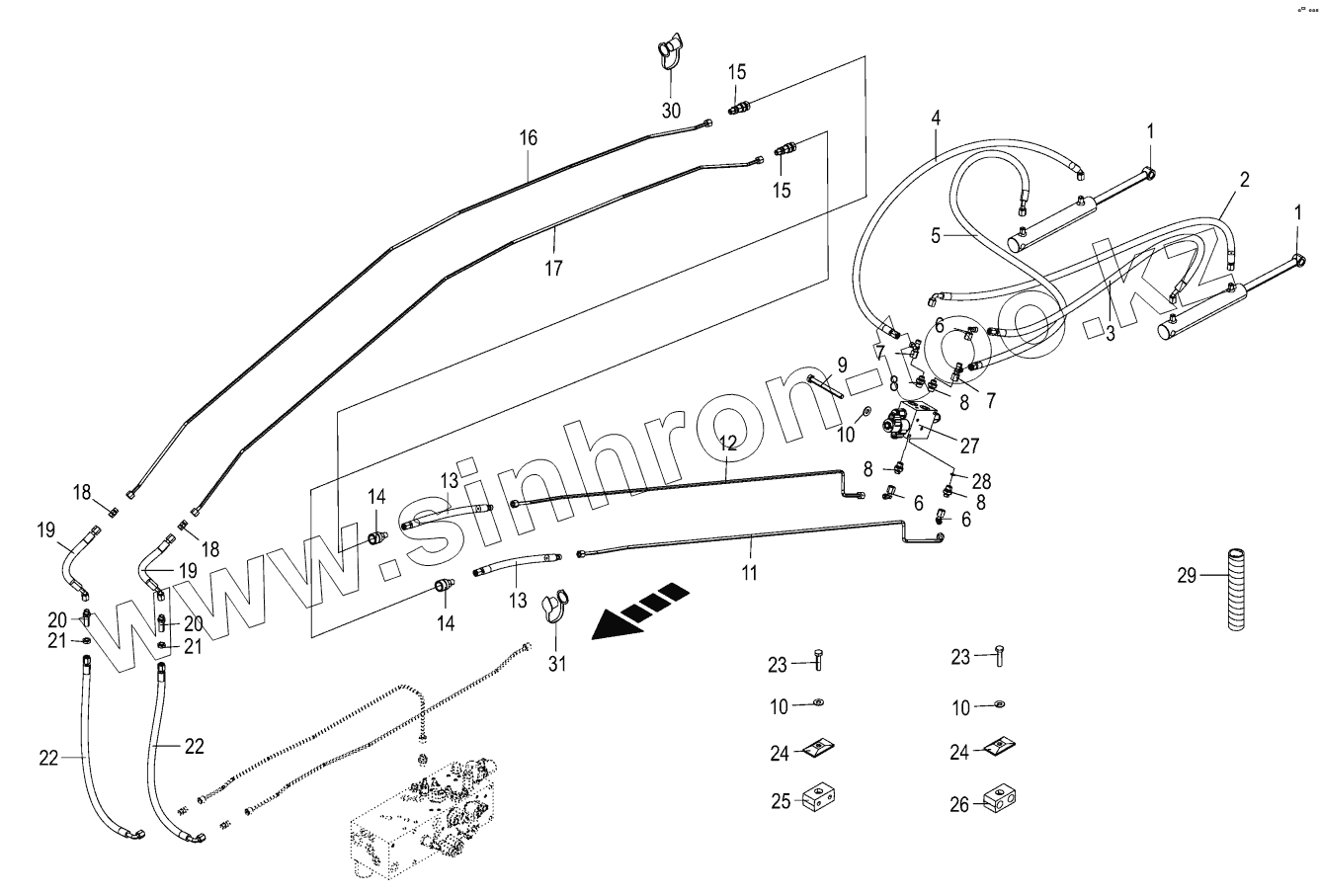

Каталог запасных частей к технике: KRONE BIG-X-480. Hydraulics - discharge chute - 12/14-row

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
6
6
7
7
8
8
8
9
10
10
10
11
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
270161830 270161830 Directional valve insert 4/3 slide elec
270147470 270147470 Gasket set
270129170 270129170 Coil
270147690 270147690 Non-return valve
270129560 270129560 Gasket set
270165190 270165190 Lowering brake valve
270109970 270109970 Throttling disc
1 270064050 Hydraulic cylinder
2 270134780 Hyd. hose
3 270134750 Hyd. hose
4 270163440 Hydraulic hose
5 270134740 Hyd. hose
6 009199650 Angle lug
7 009199670 Adjustable L connection
8 900025130 Screw-in support
9 009010081 Hex head bolt
10 009099081 Detent edged washer
11 204236840 Hydraulic line
12 204236830 Hydraulic line
13 270134730 Hyd. Hose
14 270105320 Screw coupl. plug
15 270105330 Protective cap sleeve
16 202251181 Hydraulic line
17 202251191 Hydraulic line
18 009193020 Connector
19 270010050 High pressure hose line
20 009199630 Straight 2-way connector
21 009085060 Hex nut-low form
22 270125170 Hyd. hose
23 009010421 Hex head bolt
24 009251340 Cover plate
25 009251590 Tube clamp-2 halves
26 270078280 Tube clamp-2 halves
27 270092061 Hydraulic block
28 270129750 Gasket set
29 270039740 Spiral strip -ld.-no.=1m
30 009211570 Protecting cap red
31 009211580 Plastic cap red
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
