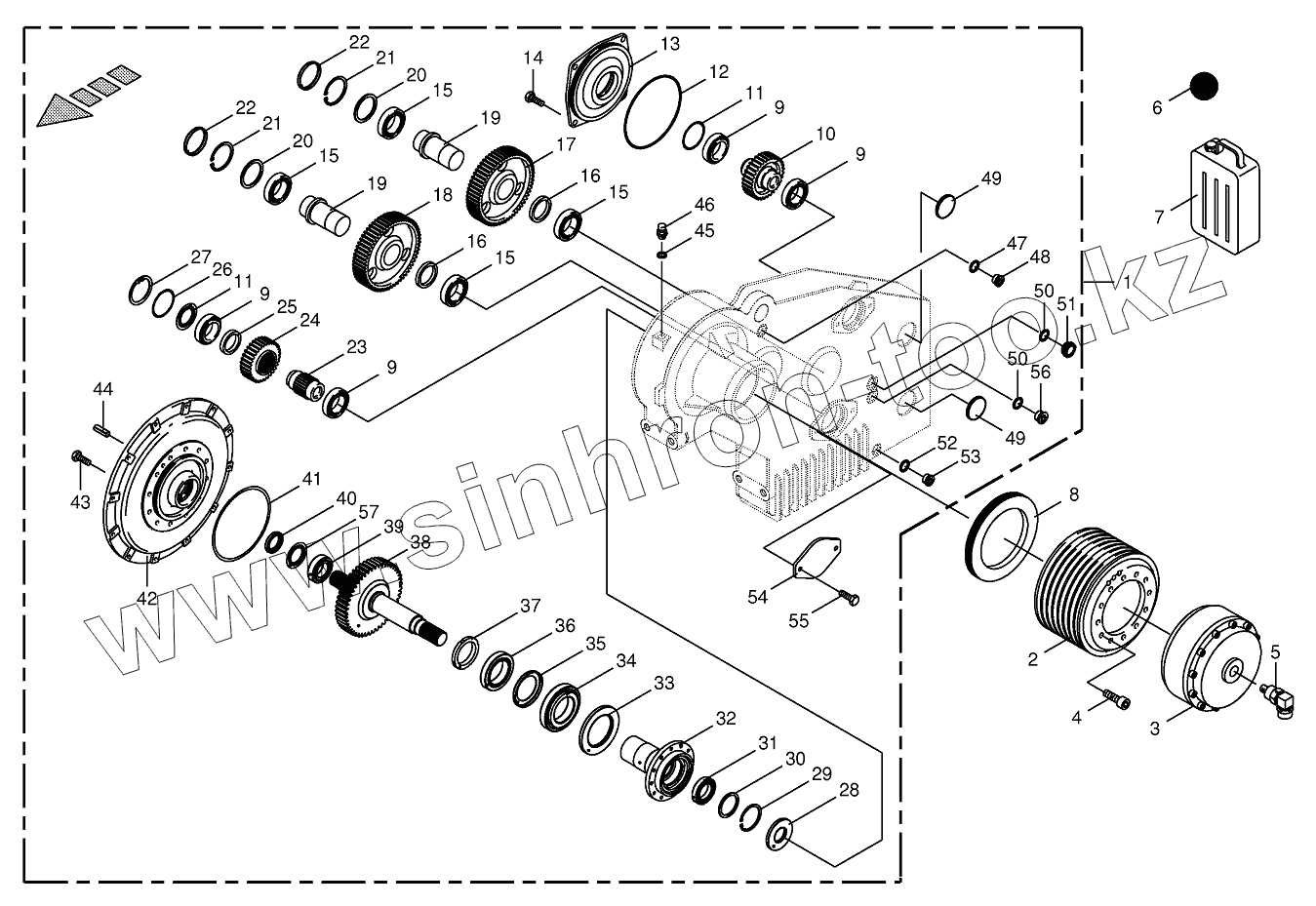

Каталог запасных частей к технике: KRONE BIG-X-1100. Motor output gear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
11
11
11
11
12
14
15
15
15
15
16
16
18
20
20
20
20
21
21
22
22
24
25
26
27
28
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
48
49
49
50
50
51
52
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
270010570 270010570 Lip seal
1 270045620 Motor output gear
2 270010790 V-belt pulley
3 270038690 Hydr. four-surface clutch
4 009031431 Allen screw
5 002327910 Oil supply
6 009260240 Oil-Id.-no.= 1ltr
7 009260280 Oil-Id.-no.= 5ltr
8 900004300 Washer
9 009323100 Roller bearing
11 009101020 Shim ring
11 009101010 Shim ring
11 009101000 Shim ring
12 009376330 O-ring
14 009006760 Hex head bolt
15 900004310 Roller bearing
16 270028160 Spacer ring
18 270028090 Shaft
20 900004330 Shim ring
20 009111660 Shim ring
20 009111680 Shim ring
21 009116860 Circlip
22 900012590 Sealing cap
24 270028120 Spur gear
25 270028170 Spacer ring
26 900004340 Nilos-ring
27 009116910 Circlip
28 009360810 Radial-shaft sealing ring
29 009116800 Circlip
30 009109470 Shim ring
30 009109440 Shim ring
30 009109460 Shim ring
30 009109450 Shim ring
31 009303590 Grooved ball bearing
32 009557710 Bearing flange
33 900002350 Radial-shaft sealing ring
34 009321480 Taper roller bearing
35 009557890 Dust cap
36 009321710 Taper roller bearing
37 009095110 Slotted nut
38 270028080 Spur wheel shaft
39 009319260 Pendular roller bearing
40 009360800 Radial-shaft sealing ring
41 900004320 O-ring
43 009006570 Hex head bolt
44 009157110 Cyl. pin
45 009377210 Gasket ring
46 009198360 Breather
47 009377010 Gasket ring
48 009060060 Screw plug
49 900005800 Sealing cap
50 900000860 Gasket ring
51 009198390 Oil sight glass
52 009377511 Gasket ring
53 009060050 Screw plug
54 270028150 Cover
55 009006550 Hex head bolt
56 900000870 Screw plug
57 900004160 Nilos-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
