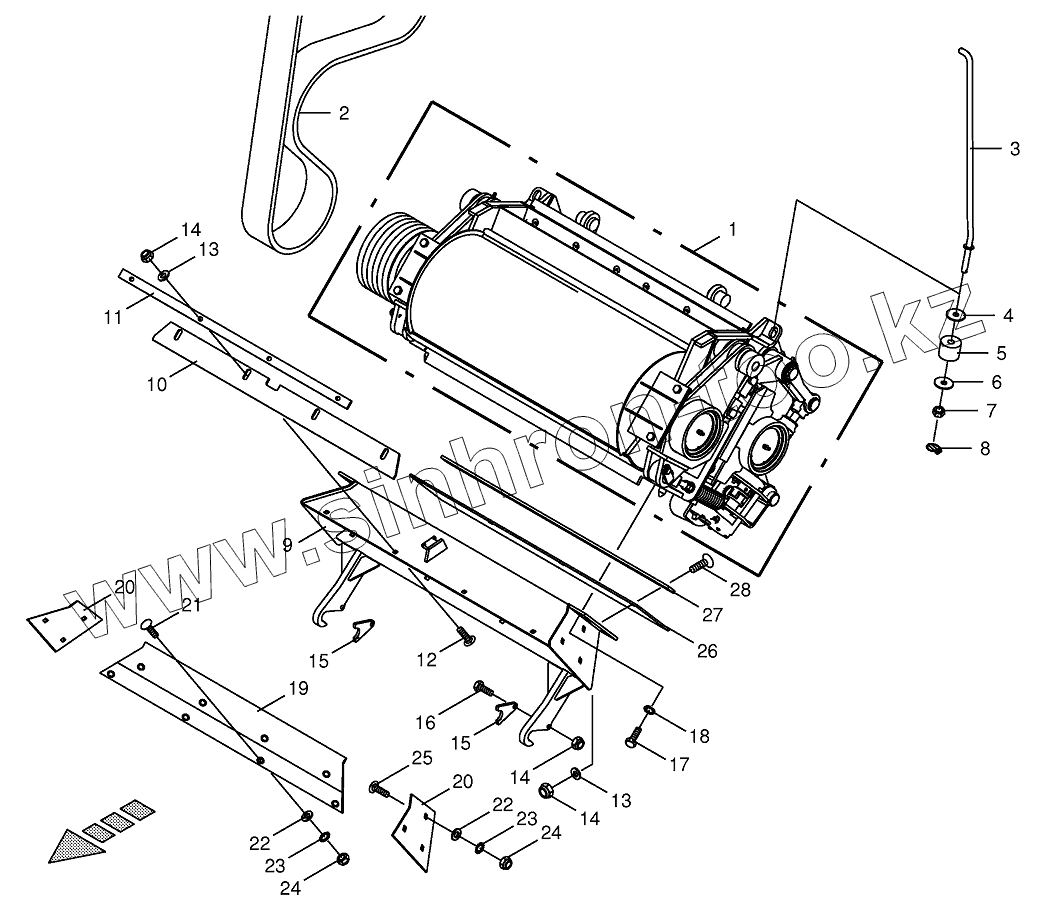

Каталог запасных частей к технике: KRONE BIG-X-1100. Grain conditioner cpl./cracker duct-spring-mounted

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

6

7

8

9

10

11

12

13

13

14

14

14

15

15

16

17

18

19

20

20

21

22

22

23

23

24

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200247930		Grain conditioner -cpl.
1	200247950		Grain conditioner -cpl.
1	200247940		Grain conditioner -cpl.
2	002168800		Power band
3	200248380		Bracket -left, optional
3	200248360		Bracket -right, optional
4	009103620		Washer
5	002749760		Rubber pad
6	009103270		Washer
7	009089152		Castellated nut
8	009170041		Linch pin
9	200242681		Channel
10	200246110		Sealing rubber
11	200246100		Cover plate
12	009047322		Coach bolt
13	009104130		Washer
14	009087060		Locknut
15	200246290		Protection
16	009010421		Hex head bolt
17	009006560		Hex head bolt
18	009099101		Detent edged washer
19	200242700		Wearing plate
20	200242690		Wearing plate -lateral
21	009040091		Countersunkscrew
22	009104140		Washer
23	009099091		Detent edged washer
24	009087580		Locknut
25	009048501		Coach bolt
26	200235300		Sealing rubber
27	200235290		Cover plate
28	009052321		Coach bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
