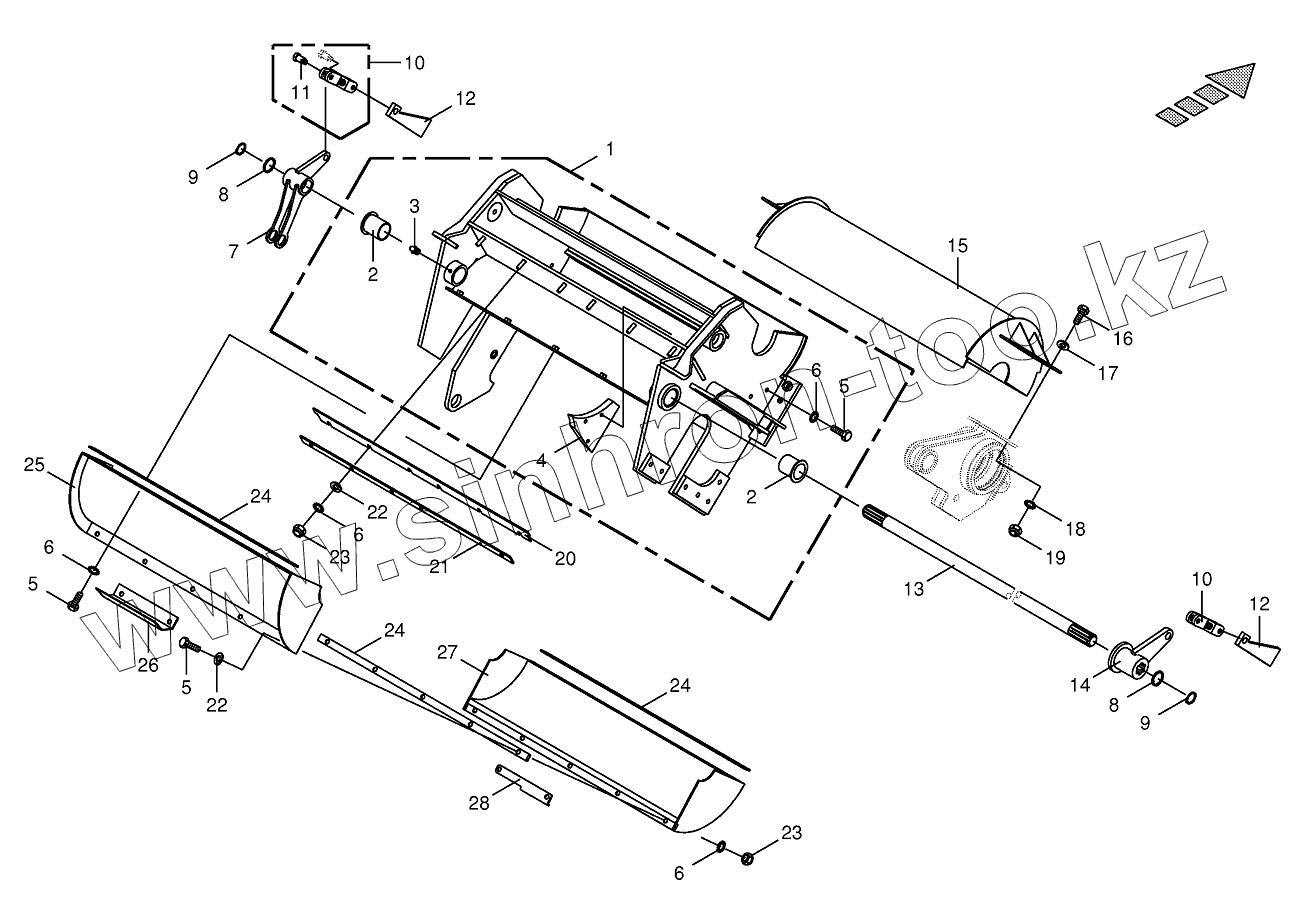

Каталог запасных частей к технике: KRONE BIG-X-1100. Cracker housing-mounting parts-not spring-mounted

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

5

5

6

6

6

6

7

8

8

9

9

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

24

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200232540		Cracker housing
2	009353370		Collar socket
3	009191050		Grease niple
4	002199671		Key-right
4	002199661		Key-left
5	009006140		Hex head bolt
5	009006160		Hex head bolt
6	009099081		Detent edged washer
7	002264803		Lever-left
8	009111361		Shim ring
9	009115320		Circlip
10	002168640		Coupler-cpl.
11	002265920		Coupler screw
12	002192972		Key
13	002265042		Adjustment mandril
14	002194311		Lever-right
15	002264254		Roller basin-front
16	009006370		Hex head bolt
17	009103530		Washer
18	009099091		Detent edged washer
19	009087580		Locknut
20	002265412		Gasket
21	002265402		Strip
22	009106030		Washer
23	009087060		Locknut
24	002168870		Gasket
25	002264193		Roller basin-back top
26	200204420		Fitting plate
27	003509932		Roller basin-back below
28	003600950		Support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
