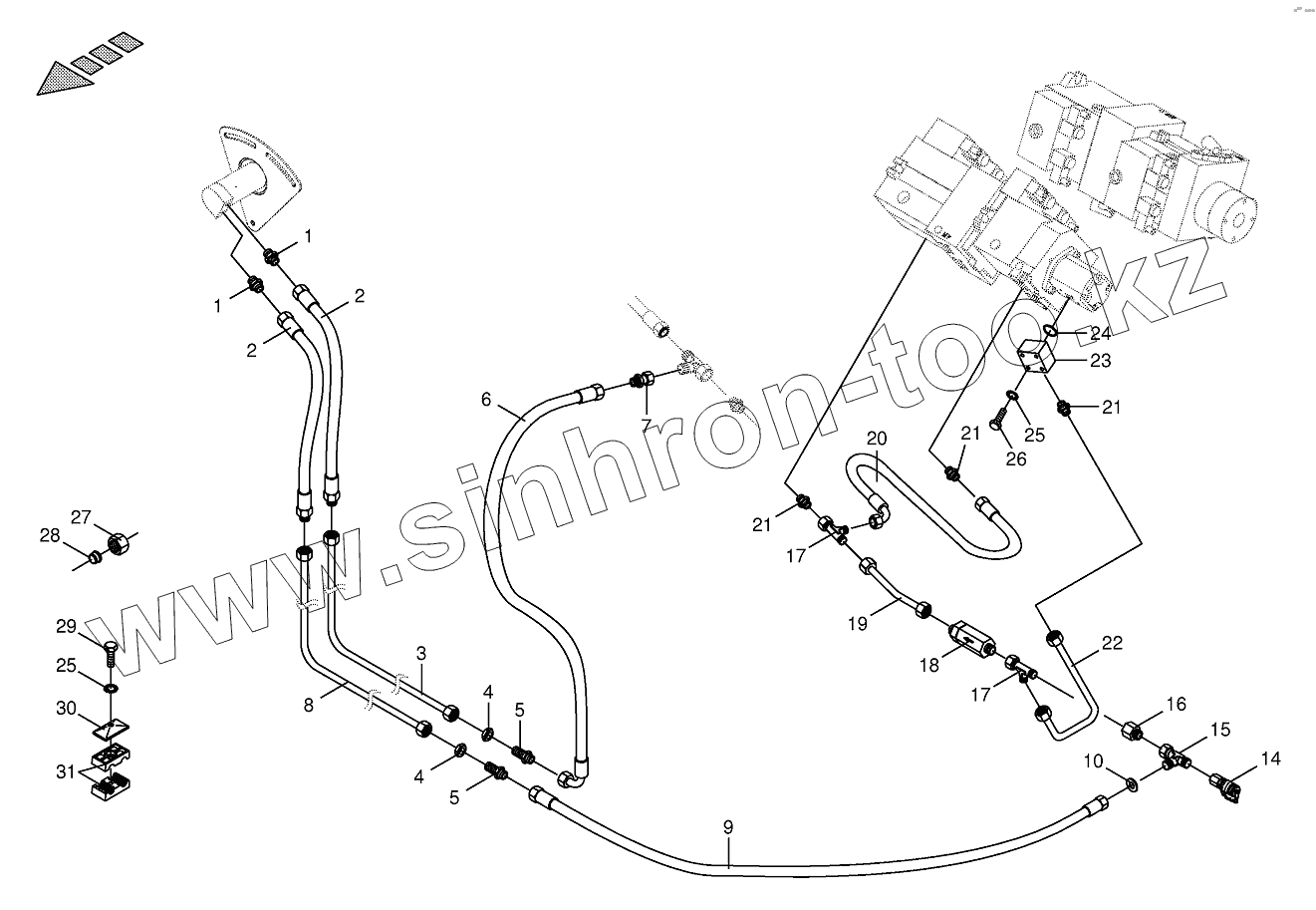

Каталог запасных частей к технике: KRONE BIG-X-1000. Hydraulics-sieve drive-BIG X 800

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
5
6
7
8
9
10
14
15
16
17
17
18
19
20
20
21
21
21
22
23
24
25
25
26
27
27
28
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 009199181 Male connector
2 009210010 High pressure hose line
3 200212710 Hydraulic line-incl. nozzle disc cap, cutting ring
4 009085242 Hex nut-low form
5 009210871 Straight 2-way connector
6 009200930 High pressure hose line
7 900002500 Reducer fitting
8 200212700 Hydraulic line-incl. nozzle disc cap, cutting ring
9 270006030 High pressure hose line
10 003406872 Throttling disc
14 009208680 Connector f.mini-test equipm.
15 009210771 T-connector
16 009209020 Reducer fitting
17 009212380 Adjustable L connection
18 009191700 High pressure filter
19 200217450 Hydraulic line-incl. nozzle disc cap, cutting ring
20 270003310 High pressure hose line
20 009201150 High pressure hose line
21 009211741 Male connector
22 200228940 Hydraulic line-incl. nozzle disc cap, cutting ring
23 002286601 Connecting flange
24 009375050 O-ring
25 009099081 Detent edged washer
26 009010461 Hex head bolt
27 009212060 Nozzle disc cap
27 009211820 Nozzle disc cap
28 009210461 Cutting ring
28 009211831 Cutting ring
29 009010421 Hex head bolt
30 009251340 Cover plate
31 009251050 Tube clamp-2 halves
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
