Каталог запасных частей к технике: KRONE BIG-M-II. Platform / Box - right

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

5

5

6

6

6

6

7

8

9

10

10

10

11

12

13

14

15

16

17

18

19

19

20

20

21

21

22

22

22

23

23

23

23

24

25

26

27

28

29

30

31

32

33

34

35

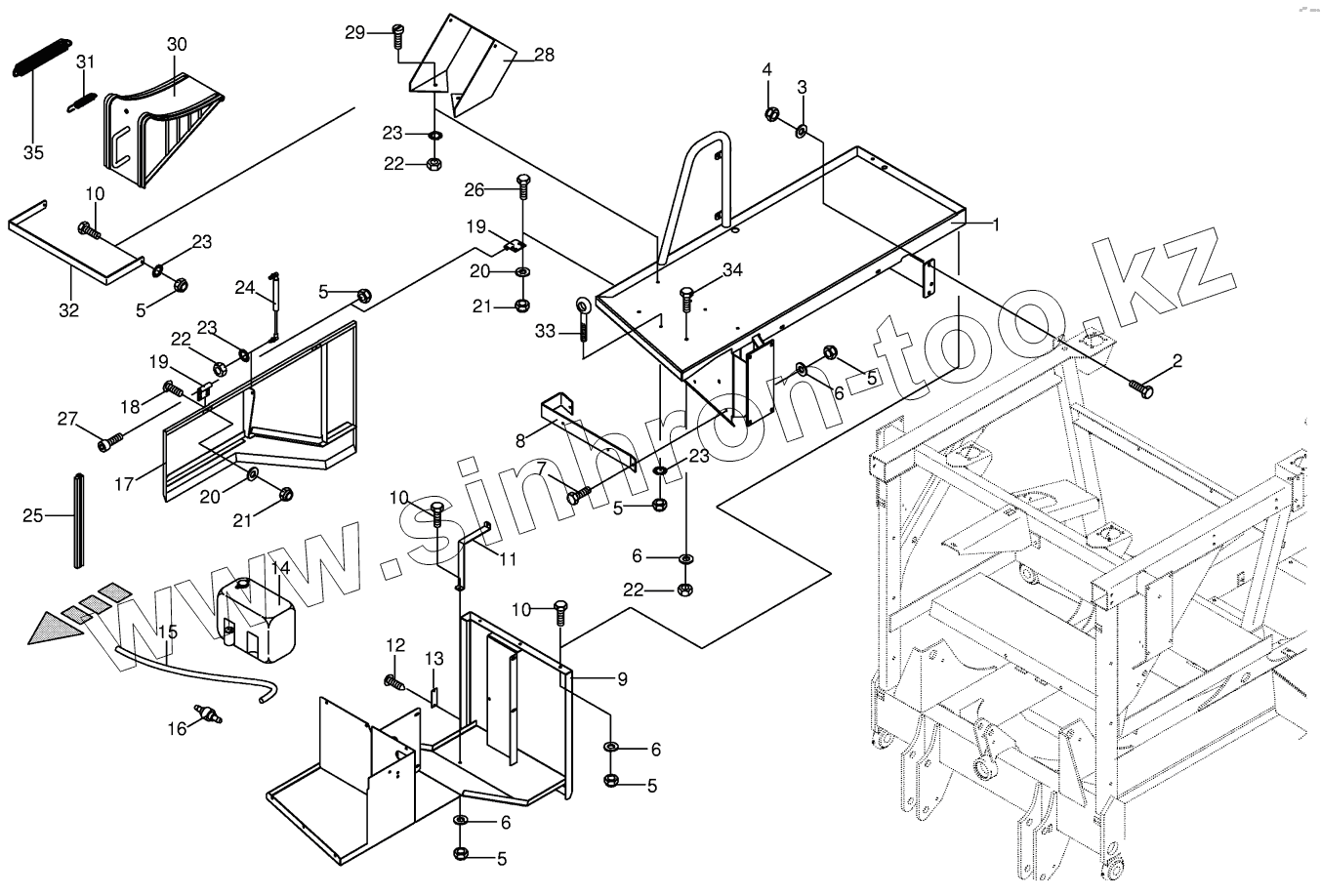

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002318697		Platform
2	009006560		Hex head bolt
3	009105061		Washer
4	009087010		Locknut
5	009087060		Locknut
6	009104130		Washer
7	009006160		Hex head bolt
8	002327871		Licence plate support
9	002318551		Stowage box-right
10	009006140		Hex head bolt
11	002319151		Clamping strap
12	009068110		Slotted pan head screw
13	009427290		Side light-yellow
14	002294030		Tank for windscreen washer
15	009385640		Hose-Id.-no.= 1m
16	009385650		Non-return valve
17	002318471		Flap-right
18	009052101		Coach bolt
19	002743754		Hinge
20	009104111		Washer
21	009087041		Locknut
22	009082100		Hex nut
23	009099081		Detent edged washer
24	009401360		Gas spring
25	009386941		Rubber profile-Id.-no.= 1m
26	009006070		Hex head bolt
27	009030890		Allen screw
28	002327851		Bracket for wedge
29	009052311		Coach bolt
30	009235140		Wheel chock
31	002013592		Tension spring with hook
32	002327861		Holding bow
33	009183100		Eye screw
34	009002010		Hex head bolt
35	00301242		Tension spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
