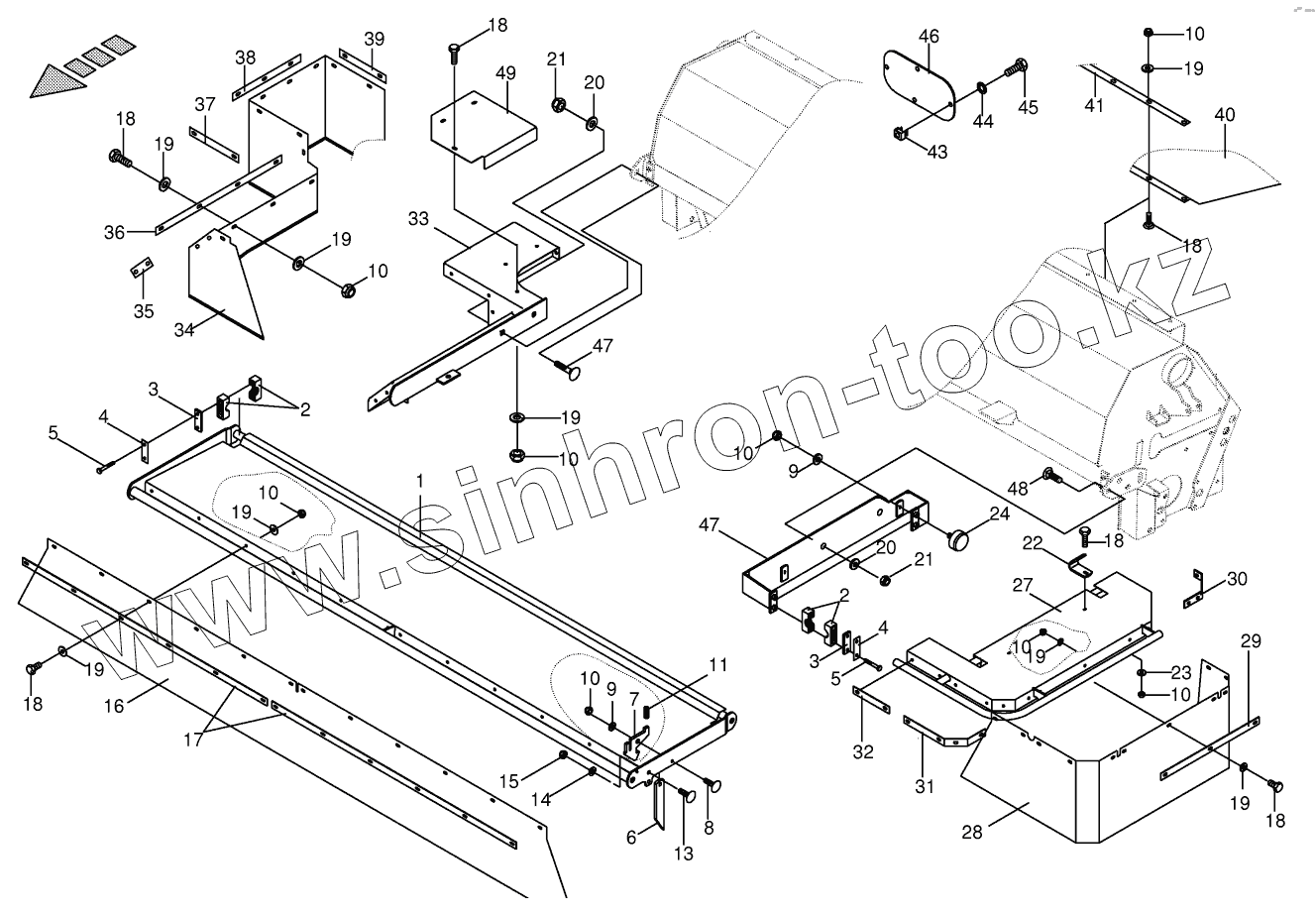

Каталог запасных частей к технике: KRONE BIG-M-II. Guard for mower beam - left CRI

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
10
10
10
10
10
10
11
13
14
15
16
17
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
21
21
22
23
24
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
002514770 002514770 Clamping strap
1 002553234 Guard-front
2 009251041 Tube clamp-2 halves
3 009251300 Cover plate
4 002508510 Locking plate
5 009014350 Hex head bolt
6 002512621 Support
7 002563542 Ratchet
8 009048131 Coach bolt
9 009104130 Washer
10 009087060 Locknut
11 002749490 Pressure spring
13 009047451 Coach bolt
14 009105061 Washer
15 009087580 Locknut
16 002554532 Plastic cloth -front
17 001447282 Clamping strap
18 009006140 Hex head bolt
19 009106030 Washer
20 009103620 Washer
21 009087161 Locknut
22 002584890 Support angle
23 009099081 Detent edged washer
24 009242630 Rubber pad
27 002581812 Guard-left
28 002556970 Plastic cloth -left
29 002554431 Clamping strap
30 002556980 Clamping strap
31 002553311 Clamping strap
32 002554411 Clamping strap
33 002584453 Guard-left
34 002321633 Plastic cloth-inside left
35 002554401 Clamping strap
36 002553291 Clamping strap
37 002536710 Clamping strap
38 001518881 Clamping strap
39 002584830 Clamping strap
40 002509454 Plastic cloth
41 002509460 Clamping strap
43 009095470 Nut
44 009099081 Detent edged washer
45 009006120 Hex head bolt
46 002584531 Cover plate
47 002582361 Guard console -left
48 009047080 Coach bolt
49 002584971 Guard extension
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
