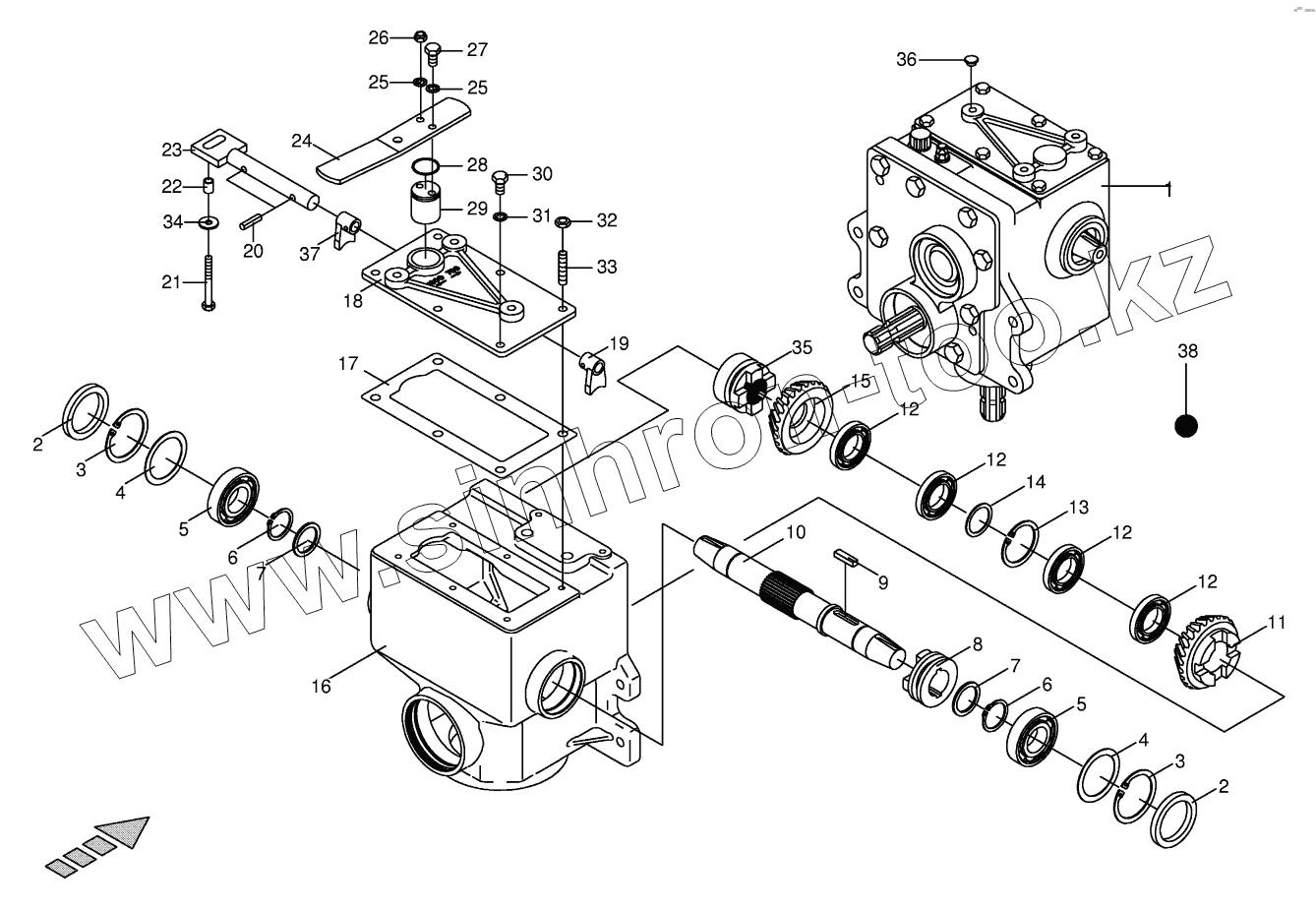

Каталог запасных частей к технике: KRONE BIG-M-II. Cover for main gear box - lateral

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

4

5

5

6

6

7

7

8

9

10

11

12

12

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002303901		Main gearbox-cpl.
2	009360880		Radial-shaft sealing ring
3	009116730		Circlip
4	009109650		Shim ring
4	009109640		Shim ring
4	009109630		Shim ring
4	009109620		Shim ring
5	009301380		Grooved ball bearing
6	009115450		Circlip
7	009108850		Shim ring
8	002304710		Control dog
9	009150030		Fit-in key
10	002304670		Drive shaft
11	002304690		Bevel wheel
12	009303081		Grooved ball bearing
13	009116640		Circlip
14	009108770		Shim ring
15	002304680		Bevel wheel
16	002303792		Gearbox housing
17	002291591		Gasket
18	002291442		Gearbox cover
19	001394512		Shift finger
20	009126712		Roll pin
21	009010081		Hex head bolt
22	002758530		Spacer tube
23	002304720		Operation pole
24	002291551		Actuating lever
25	009099081		Detent edged washer
26	009087060		Locknut
27	009006140		Hex head bolt
28	009375250		O-ring
29	002291544		Excentric
30	009006340		Hex head bolt
31	009099091		Detent edged washer
32	009082120		Hex nut
33	009057002		Threaded pin
34	009106030		Washer
35	002304700		Control dog
36	009250060		Sealing plug
37	002304201		Shift finger
38	009261010		Oil-Id.-no.=1ltr

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
