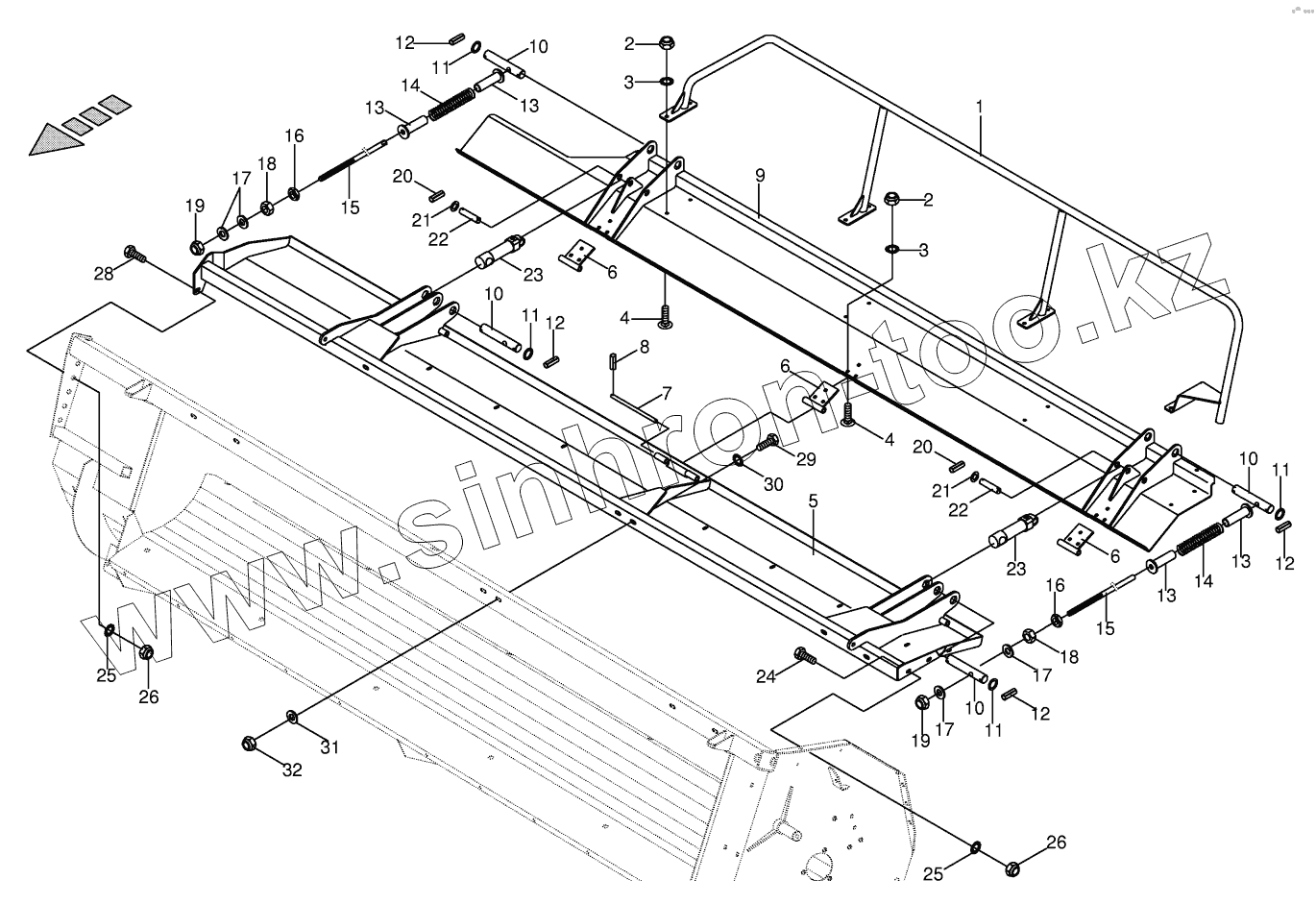

Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic auger hood CRI 702001 - 725500

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

6

7

8

9

9

10

10

10

10

11

11

11

11

12

12

12

12

13

13

13

13

14

14

15

15

16

16

17

17

17

18

18

19

19

20

20

21

21

22

22

23

23

24

25

25

26

26

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
009188050	009188050		Sealing set
1	002583690		Guard bow-right
1	002583680		Guard bow-left
2	009087060		Locknut
3	009099081		Detent edged washer
4	009047312		Coach bolt
5	002583820		Auger hood-left
5	002583830		Auger hood-right
6	002323800		Hinge plate
7	002323830		Pin
8	009126082		Roll pin
9	002583980		Hood-right
9	002583970		Hood-left
10	002323790		Pin
11	009107021		Supporting disc
12	009126701		Roll pin
13	002323810		Centering sleeve
14	002301200		Pressure spring
15	002323781		Guide rod
16	009086200		Hex nut-low form
17	009103031		Washer
18	009082200		Hex nut
19	009087161		Locknut
20	009126132		Roll pin
21	009105122		Washer
22	001434822		Pin
23	009185050		Hydraulic cylinder
24	009006370		Hex head bolt
25	009099091		Detent edged washer
26	009087580		Locknut
27	009002891		Hex head bolt
28	009006390		Hex head bolt
29	009003620		Hex head bolt
30	009099101		Detent edged washer
31	009103200		Washer
32	009087010		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
