Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic Auger Hood CRI 702001 - 719999

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31

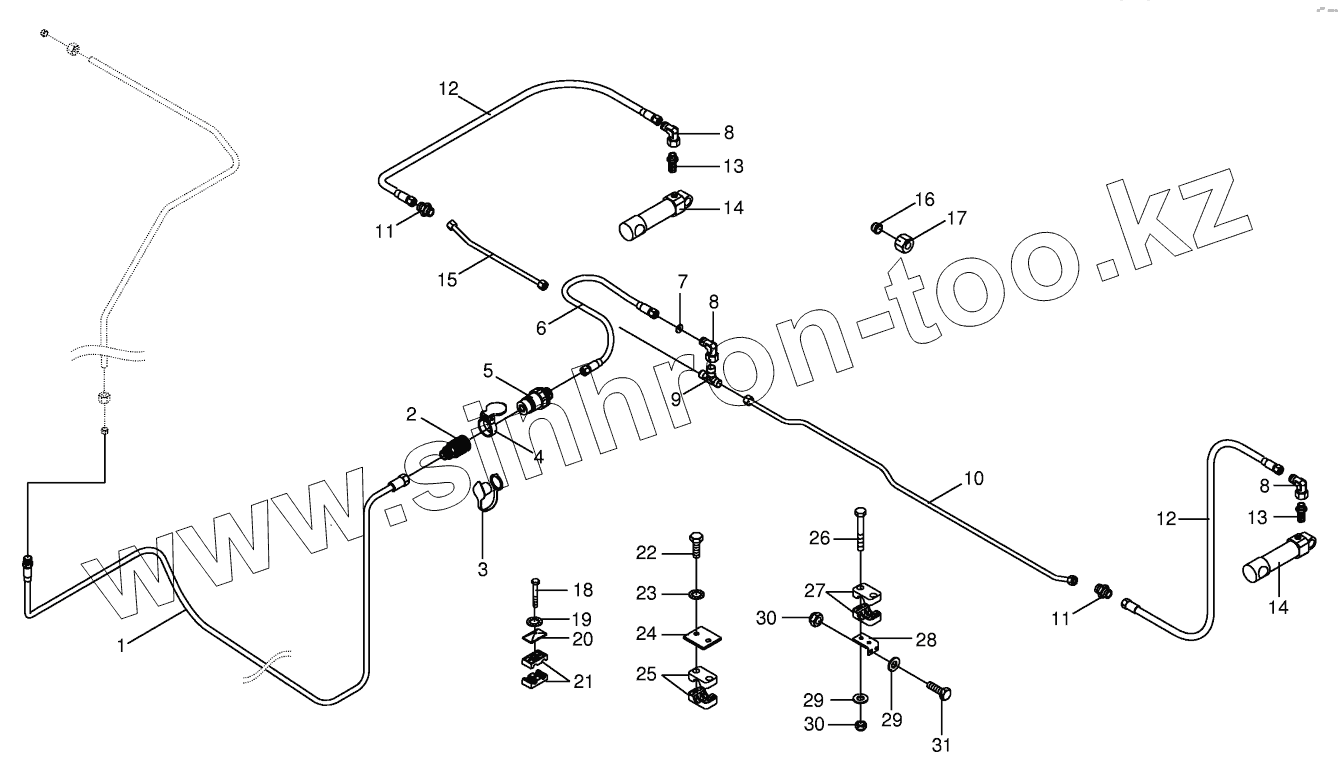

Позиция на иллюстрации Заводской номер детали Название детали
009188050 009188050 Sealing set
1 009200652 High pressure hose line
2 009193230 Sleeve
3 009211760 Dust cap-red
4 009211711 Dust cap-red
5 009211450 Connector plug
6 009209710 High pressure hose line
7 003406872 Throttling disc
8 009210671 Angle lug
9 009210711 T connector
10 002337610 Hydraulic line-incl. nozzle disc cap, cutting ring
11 009210541 Connector
12 009209710 High pressure hose line
13 009196300 Male connector
14 009185050 Hydraulic cylinder
15 002337630 Hydraulic line-incl. nozzle disc cap, cutting ring
16 009210461 Cutting ring
17 009212060 Nozzle disc cap
18 009002440 Hex head bolt
19 009099081 Detent edged washer
20 009251340 Cover plate
21 009251080 Tube clamp-2 halves
22 009010281 Hex head bolt
23 009099061 Detent edged washer
24 009251360 Cover plate
25 009251071 Tube clamp-2 halves
26 009002440 Hex head bolt
27 009251021 Tube clamp-2 halves
28 002333812 Support
29 009104111 Washer
30 009087041 Locknut
31 009006080 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
