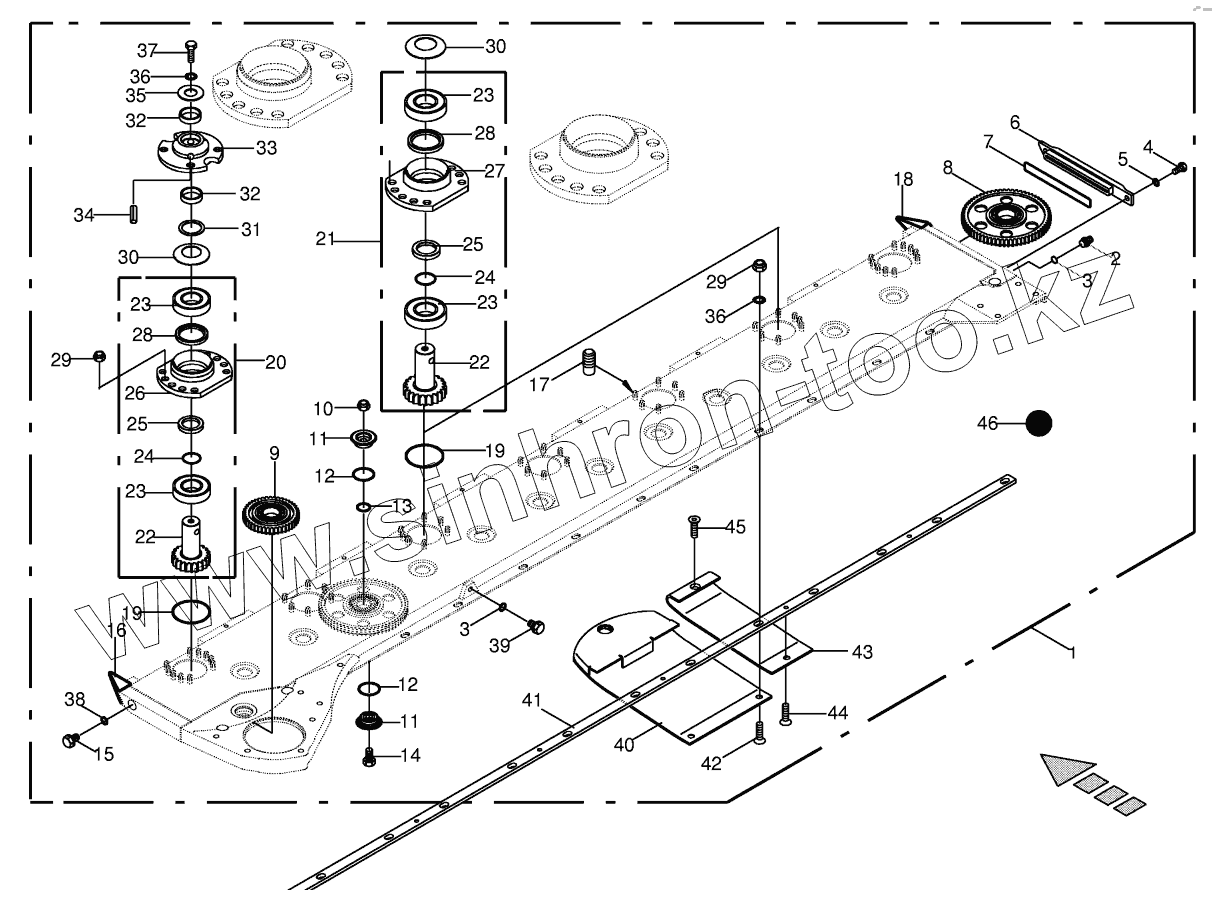

Каталог запасных частей к технике: KRONE BIG-M-II. Cutter bar - shear protection - front/lateral CRI

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
22
23
23
23
23
24
24
25
25
26
27
28
28
29
29
30
30
31
32
32
33
34
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 200302310 Cutter bar
2 009198111 Breather
3 009377270 Gasket ring
4 009006340 Hex head bolt
5 009099091 Detent edged washer
6 002534214 Cover
7 009375680 O-ring
8 002530300 Spur gear
9 002530330 Spur gear
10 009096110 Self-locking nut
11 002530201 Clamping piece
12 009375790 O-ring
13 009375780 O-ring
14 009003351 Hex head bolt
15 009060071 Screw plug
16 002538340 Sheet edge-left
17 009064040 Weld. pin
18 002538350 Sheet edge-right
19 009375760 O-ring
20 002537870 Bearing housing-10 hole
21 002537880 Bearing housing-10 hole, changing
22 002536552 Pinion
23 009303410 Grooved ball bearing
24 009375020 O-ring
25 002530265 Spacer ring
26 002530233 Bearing housing-single
27 002530243 Bearing housing-Changing
28 009360491 Radial-shaft sealing ring
29 009087010 Locknut
30 002530281 Spring washer
31 009111330 Shim ring
32 009349710 Bearing bush
33 002536561 Rotor hub
34 009125003 Roll pin
34 009125053 Roll pin
35 009106431 Washer
36 009098001 Detent edged washer
37 009003710 Hex head bolt
38 009377210 Gasket ring
39 009060101 Screw plug
40 002537950 Skid
41 002537250 Distance bar
42 009040640 Countersunkscrew
42 009040701 Countersunkscrew
43 002537241 Intermediate housing
44 009040600 Countersunkscrew
45 009040622 Countersunkscrew
46 009261010 Oil-Id.-no.=1ltr
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
