Каталог запасных частей к технике: KRONE BIG-M-II. Control box

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

4

4

4

5

5

5

5

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

32

32

33

34

35

36

37

37

38

39

39

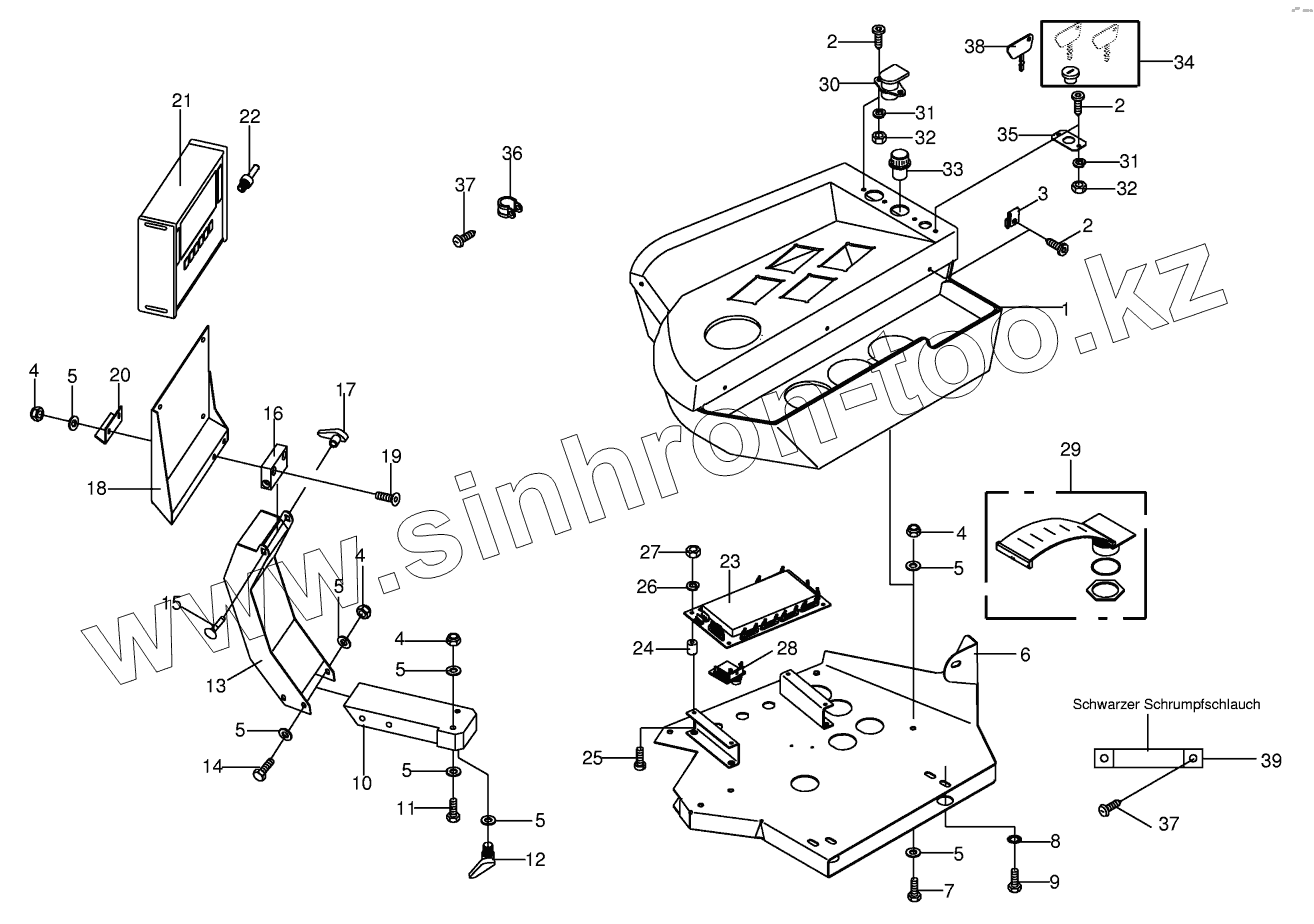

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002330264		Control box
2	009047690		Fillister head screw
3	009080420		Nut
4	009087060		Locknut
5	009104130		Washer
6	002327765		Support
7	009006140		Hex head bolt
8	009099081		Detent edged washer
9	009006120		Hex head bolt
10	002329652		Turning bracket
11	009002641		Hex head bolt
12	009249530		Adjustable fastening lever
13	002329604		Display bracket
14	009010081		Hex head bolt
15	009047431		Coach bolt
16	002329661		Pivoted joint
17	009249520		Adjustable fastening lever
18	002329683		Display support
19	009040281		Countersunkscrew
20	002329670		Limit stop
21	003026407		Terminal
22	003023000		Plug
23	200805020		Job computer-incl. software
24	009242020		Rubber pad
25	009034220		Allen screw
26	009100010		Spring washer
27	009080061		Hex nut
28	003029751		Circuit board
29	003027820		Plug-31-pole
30	009246760		Socket-2-pole
31	009100310		Spring washer
32	009082071		Hex nut
33	003026490		Cigar lighter
34	003026560		Ignition switch
35	002331271		Anti-twist device
36	009240170		Tube clip w. rubber
37	009068050		Slotted pan head screw
38	003033490		Ignition key
39	003034230		Grounding streak
39	003034240		Grounding streak

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
