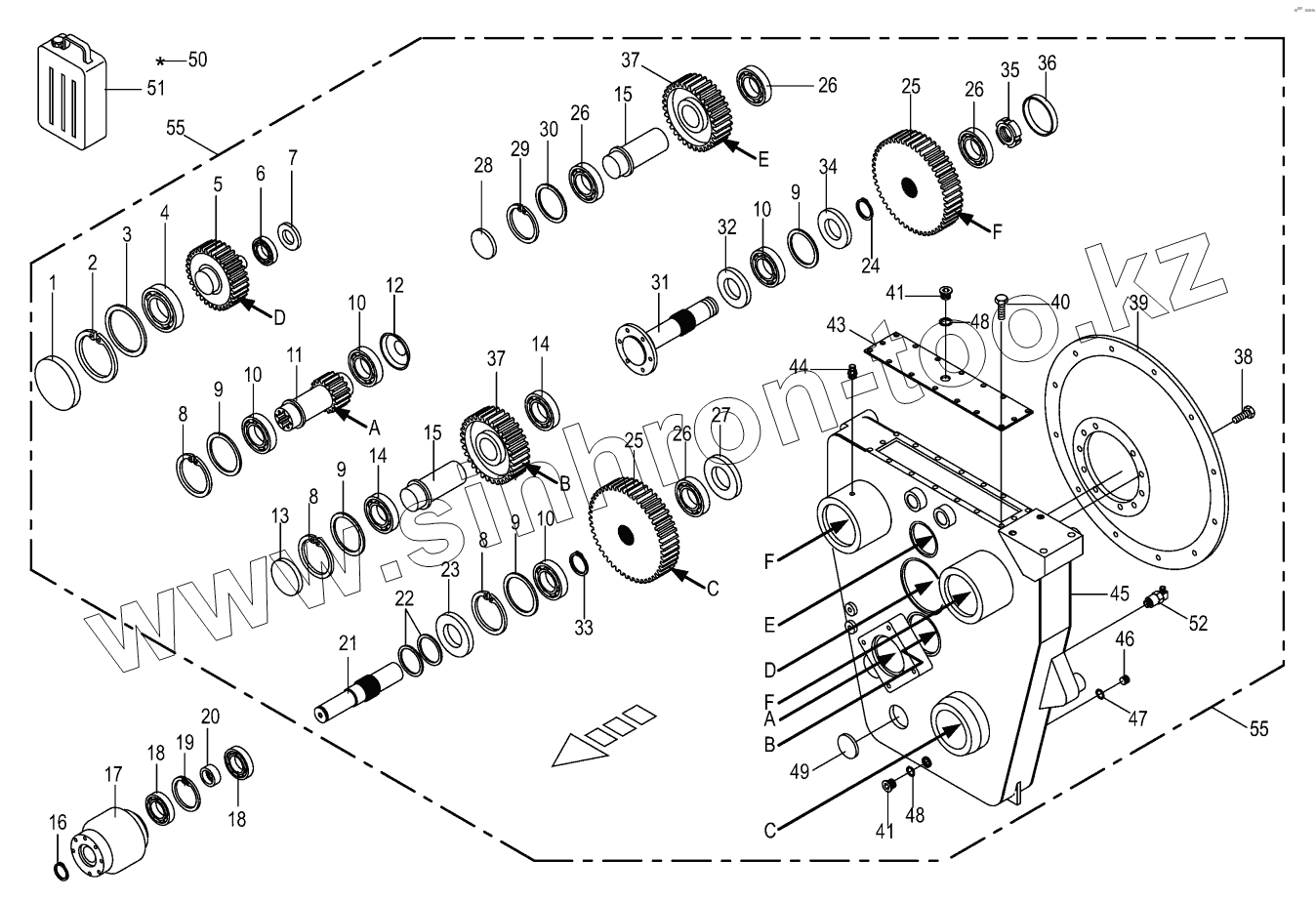

Каталог запасных частей к технике: KRONE BIG-M-II. Central gearbox cpl.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
9
9
9
9
9
9
10
10
10
10
11
12
13
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
26
26
26
27
28
29
30
30
30
31
32
33
34
35
36
37
37
38
39
40
41
41
43
44
45
46
47
48
48
49
50
51
52
55
55
Позиция на иллюстрации Заводской номер детали Название детали
009260240 009260240 Oil-Id.-no.= 1ltr
270010570 270010570 Lip seal
270112070 270112070 Gasket set hyd. blade coup.KMK50
1 009556420 Sealing cap
2 009116090 Circlip
3 009109181 Shim ring
4 009303520 Grooved ball bearing
5 009556330 Spur wheel shaft
6 009323080 Roller bearing
7 900000740 Radial-shaft sealing ring
8 009116860 Circlip
9 009111680 Shim ring
9 009111650 Shim ring
9 009111660 Shim ring
10 009321100 Taper roller bearing
11 009556350 Spur wheel shaft
12 009370280 Nilos-ring
13 009252081 Sealing cap
14 009321380 Taper roller bearing
15 009556390 Axle
16 009115450 Circlip
17 002329901 Multi-plate clutch
18 009303260 Grооvеd bаll bеаring
19 009116730 Circlip
20 003311924 Spacer tube
21 009556370 Shaft
22 009376060 O-ring
23 009360760 Radial-shaft sealing ring
24 009115491 Circlip
25 009556360 Spur gear
26 009321080 Tap. roll. bearing
27 900000800 Radial-shaft sealing ring
28 900005800 Sealing cap
29 009116760 Circlip
30 009108540 Shim ring
30 009108550 Shim ring
30 009109190 Shim ring
31 009556381 Flange shaft
32 900025680 Radial shaft seal
33 009115571 Circlip
34 009556430 Dust cap
35 009095540 Slotted nut
36 009556440 Sealing cap
37 009556340 Spur gear
38 009006580 Hex head bolt
39 009556321 Motor flange
40 009006120 Hex head bolt
41 009060050 Screw plug
43 009556310 Gearbox cover
44 009198160 Breather
45 009556300 Gearbox housing
46 009060060 Screw plug
47 009377010 Gasket ring
48 009377511 Gasket ring
49 009556410 Cap
50 009402270 Universal-sealant-silicone-free
51 009260280 Oil-Id.-no.= 5ltr
52 002327910 Oil supply
55 002333730 Auxiliary gearbox
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
