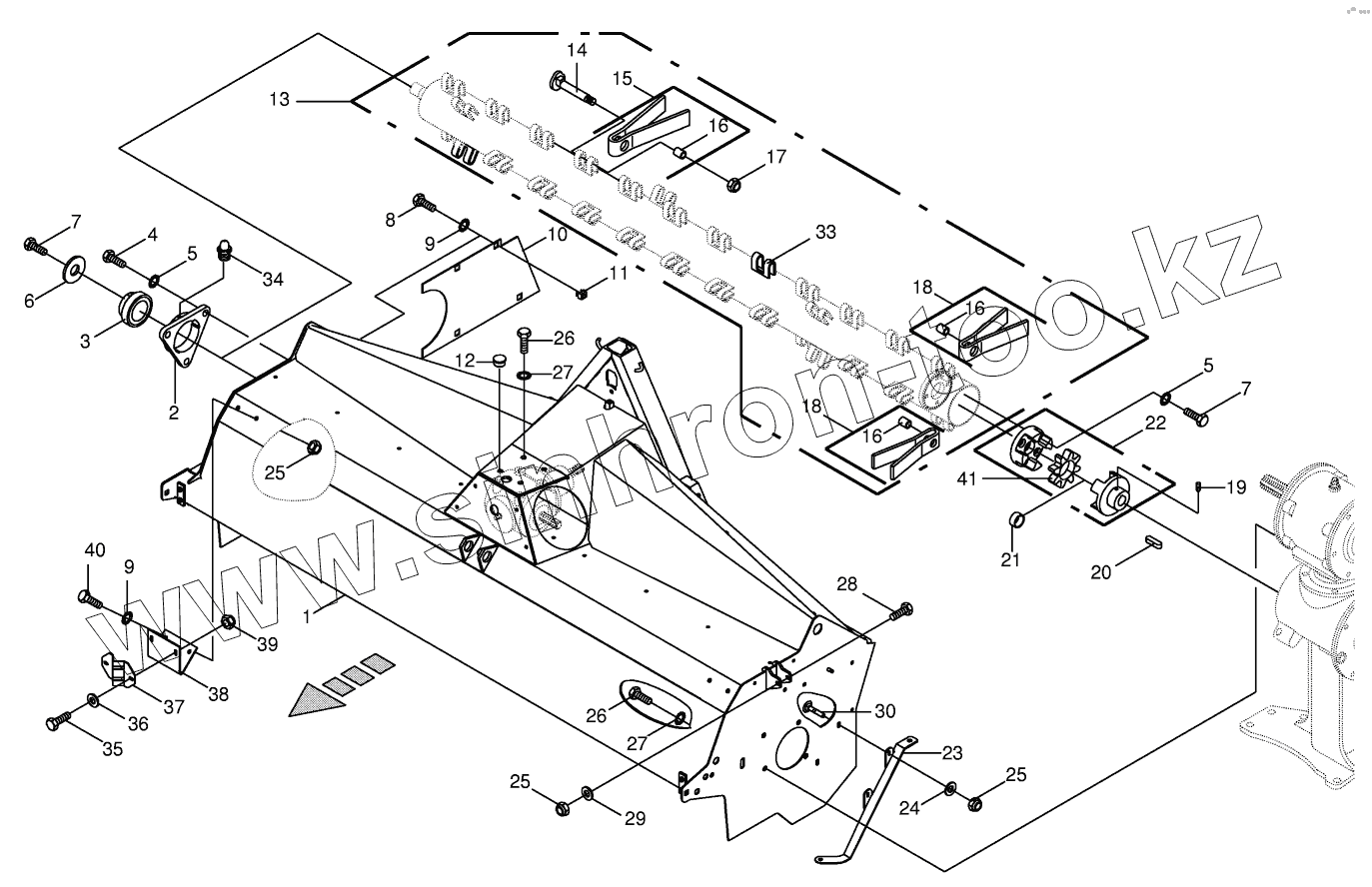

Каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner housing/tine conditiner - front

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

9

9

10

11

12

13

14

15

15

16

16

16

17

18

18

19

20

21

22

23

24

25

25

25

26

26

27

27

28

29

30

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002567100		Tine conditioner housing
2	009340520		Flange bearing-incl. bearing
3	009346080		Grooved ball bearing
4	009006580		Hex head bolt
5	009099101		Detent edged washer
6	009106420		Washer
7	009006560		Hex head bolt
8	009006360		Hex head bolt
9	009099091		Detent edged washer
10	002552860		Plate
11	009095480		Nut
12	009250090		Sealing plug
13	002555001		Tine rotor shaft
14	002505000		Tine axle
15	002534700		Tine-inside
15	002557440		Tine-inside
16	009357160		Clamp bush
17	009087161		Locknut
18	002534710		Tine-outside
19	009057550		Threaded pin
20	009150160		Fit-in key
21	002555010		Bushing
22	009400822		Rotex-clutch
23	002566861		Reinforcement
24	009103530		Washer
25	009087580		Locknut
26	009006730		Hex head bolt
27	009099121		Detent edged washer
28	009014380		Hex head bolt
29	009103610		Washer
30	009048501		Coach bolt
33	002552420		Tine bar
34	009191050		Grease niple
35	009006140		Hex head bolt
36	009106030		Washer
37	001466052		Illumination support-front
38	002541680		Support
39	009087060		Locknut
40	009006320		Hex head bolt
41	009402181		Rotex plastic part

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
