Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulics cutting height optional

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
10
11
12
12
13
15
15
15
16
17
17
17
17
18
19
20
20
21
22
22
23
24
25
25
26
27
27
28
29
29
30
30
31
32
33
33
34
35

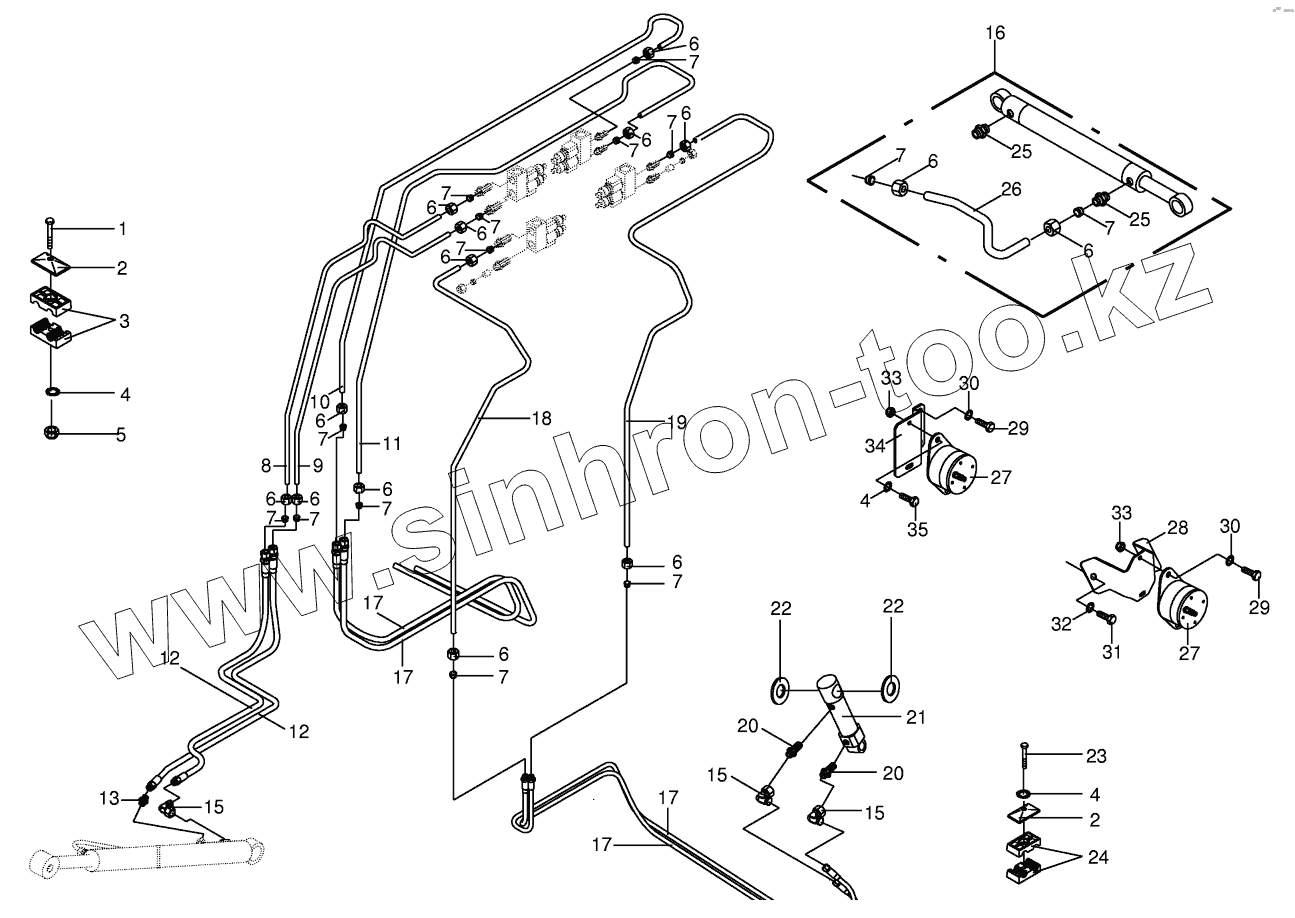

Позиция на иллюстрации Заводской номер детали Название детали
009010081 009010081 Hex head bolt
009188170 009188170 Sealing set
270128640 270128640 Ball joint eye
009188181 009188181 Sealing set
009010100 009010100 Hex head bolt
1 009006220 Hex head bolt
2 009251340 Cover plate
3 009251050 Tube clamp-2 halves
4 009099081 Detent edged washer
5 009087060 Locknut
6 009212060 Nozzle disc cap
7 009210461 Cutting ring
8 002334560 Hydraulic line-incl. nozzle disc cap, cutting ring
9 002334570 Hydraulic line-incl. nozzle disc cap, cutting ring
10 002334320 Hydraulic line-incl. nozzle disc cap, cutting ring
11 002334330 Hydraulic line-incl. nozzle disc cap, cutting ring
12 009209700 High pressure hose line
13 009210541 Connector
15 009210671 Angle lug
16 002333540 Hydraulic cylinder
17 009200651 High pressure hose line
18 002334360 Hydraulic line-incl. nozzle disc cap, cutting ring
19 002334370 Hydraulic line-incl. nozzle disc cap, cutting ring
20 009209011 Male connector
21 002333532 Hydraulic cylinder
22 009105141 Washer
23 009002010 Hex head bolt
24 009251080 Tube clamp-2 halves
25 009196300 Male connector
26 009193440 Hydraulic line
27 003033920 Sensor
28 002586420 Sensor support-front
29 009006080 Hex head bolt
30 009103511 Washer
31 009006340 Hex head bolt
32 009099091 Detent edged washer
33 009087041 Locknut
34 002586400 Sensor support-lateral
35 009006120 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
