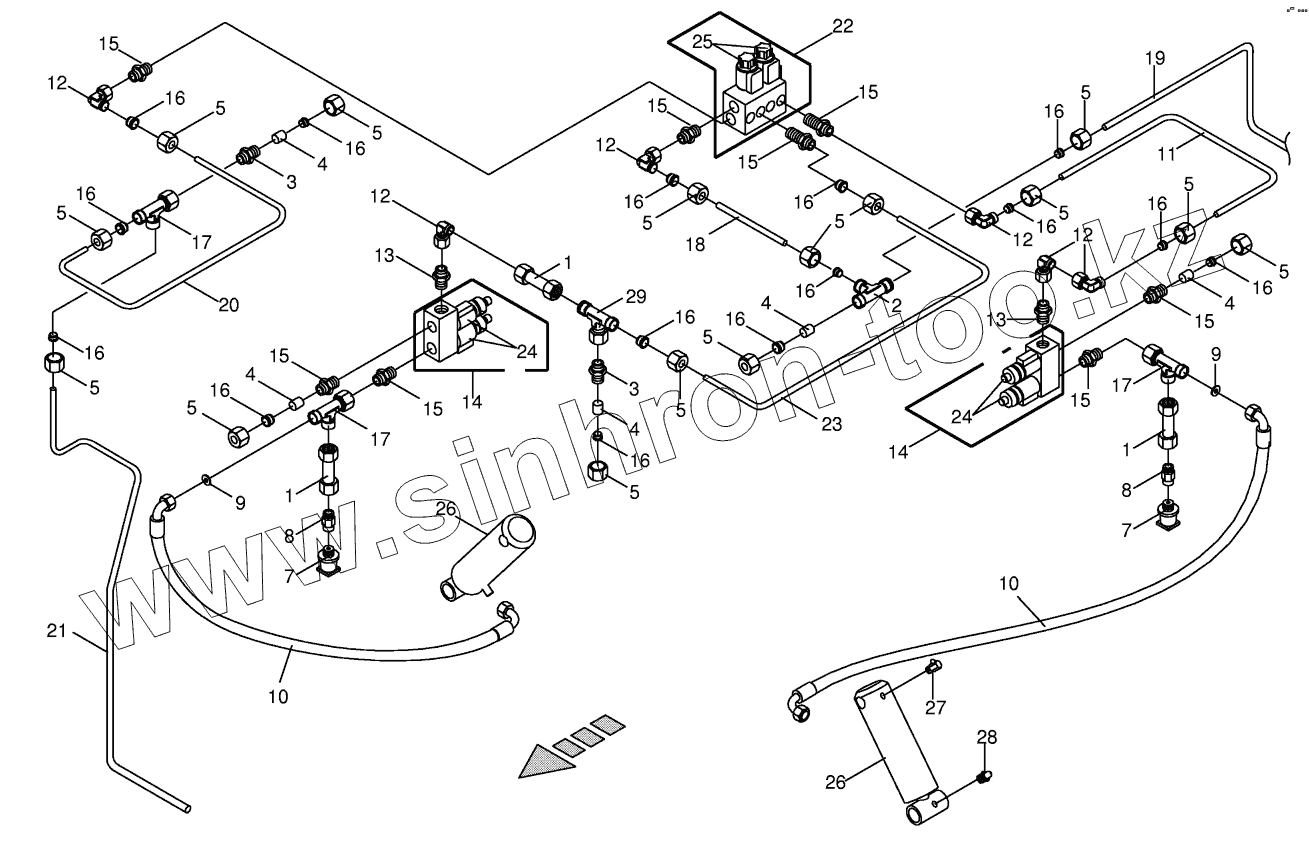

Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic Spring compensation optional

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
7
7
8
8
9
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
009190700 009190700 Solenoid coil
009190700 009190700 Solenoid coil
009187540 009187540 Sealing set
1 002307430 Double nipple
2 009210711 T connector
3 009210541 Connector
4 002804111 Plug
5 009212060 Nozzle disc cap
6 009210461 Cutting ring
7 003026470 Pressure sensor
8 009199550 Unscrewing connection
9 009193210 Throttling disc
10 009212581 High pressure hose line
11 002333770 Hydraulic line-incl. nozzle disc cap, cutting ring
12 009210671 Angle lug
13 009209011 Male connector
14 009190010 Control bloc
15 009210602 Male connector
16 009210461 Cutting ring
17 009210791 Adjustable L connection
18 002334230 Hydraulic line-incl. nozzle disc cap, cutting ring
19 002332551 Hydraulic line-incl. nozzle disc cap, cutting ring
20 002333800 Hydraulic line-incl. nozzle disc cap, cutting ring
21 002331220 Hydraulic line-incl. nozzle disc cap, cutting ring
22 002220760 Valve block
23 002333780 Hydraulic line-incl. nozzle disc cap, cutting ring
24 009190690 2/2-Directional-control valve
25 009190290 3/2-Directional-control valve
26 009185420 Hydraulic cylinder
27 009191070 Grease niple
28 009191050 Grease niple
29 009210771 T-connector
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
