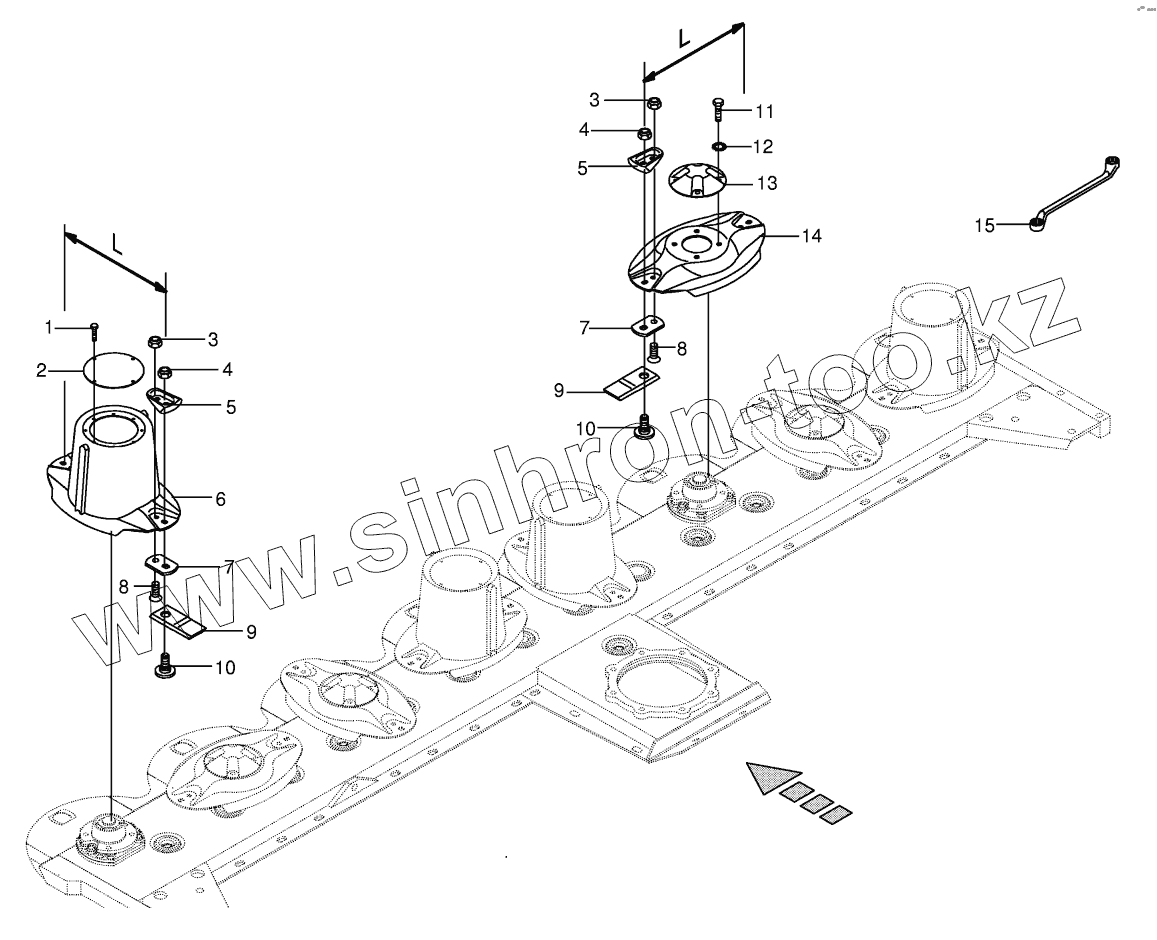

Каталог запасных частей к технике: KRONE BIG-M-II. Cutter bar with blade fastening-lateral

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

5

5

5

6

7

7

8

8

9

9

9

10

10

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009069480		Self-tapping screw
2	002530521		Cover
3	009087580		Locknut
4	009096021		Self-locking nut
4	009080560		Self-locking nut
5	002535430		Guard
5	002537430		Guard
6	002535331		Mower drum
7	002530421		Knife support
8	009040453		Countersunkscrew
9	001398890		Knife-right
9	001398880		Knife-left
10	002530440		Knife screw
10	002537440		Knife screw
11	009006340		Hex head bolt
12	009099091		Detent edged washer
13	002530470		Cover
14	002535301		Mower disc
15	009253032		Spanner key
